 Заголовок сообщения: Батарейки. самодельные и заводские
СообщениеДобавлено: 25 июл 2012 17:51
Не в сети
Модератор
Модератор
Аватара пользователя

Зарегистрирован: 27 мар 2012 22:51
Сообщения: 2669
Откуда: Москва, Воронеж, Калужская область.

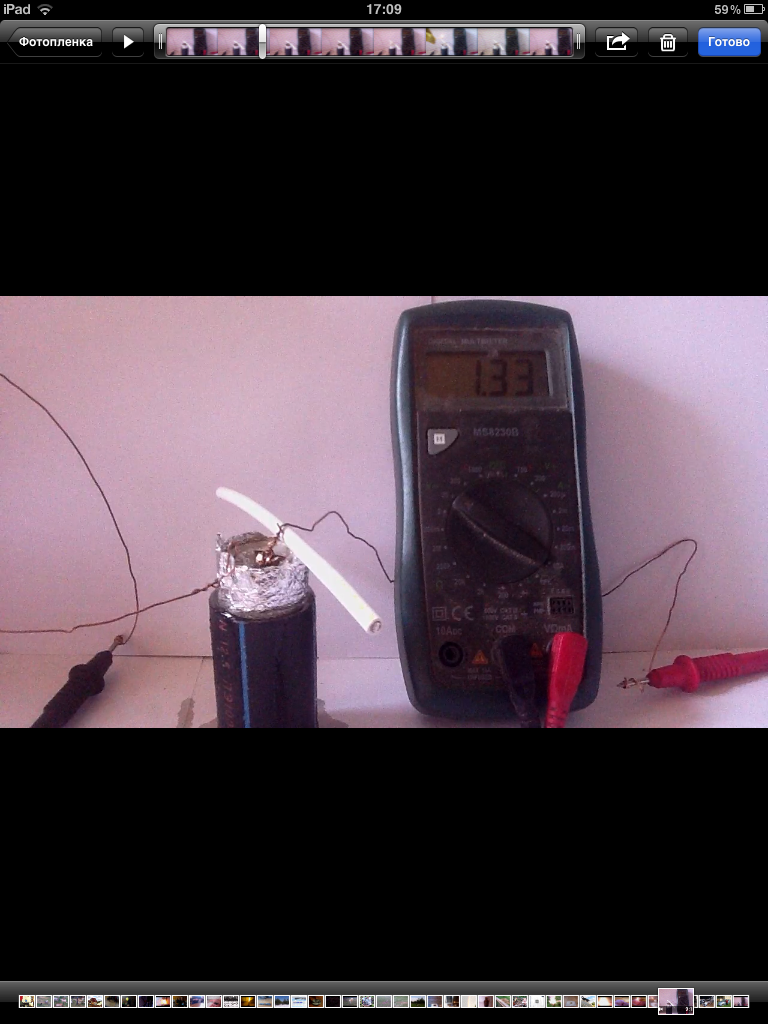

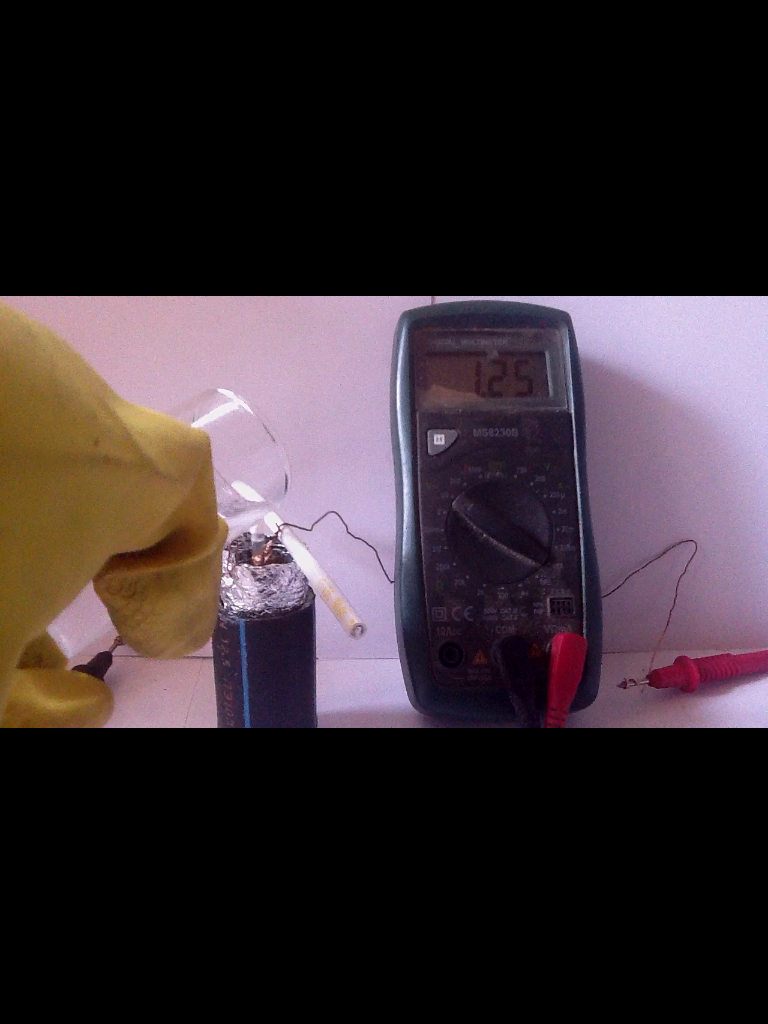

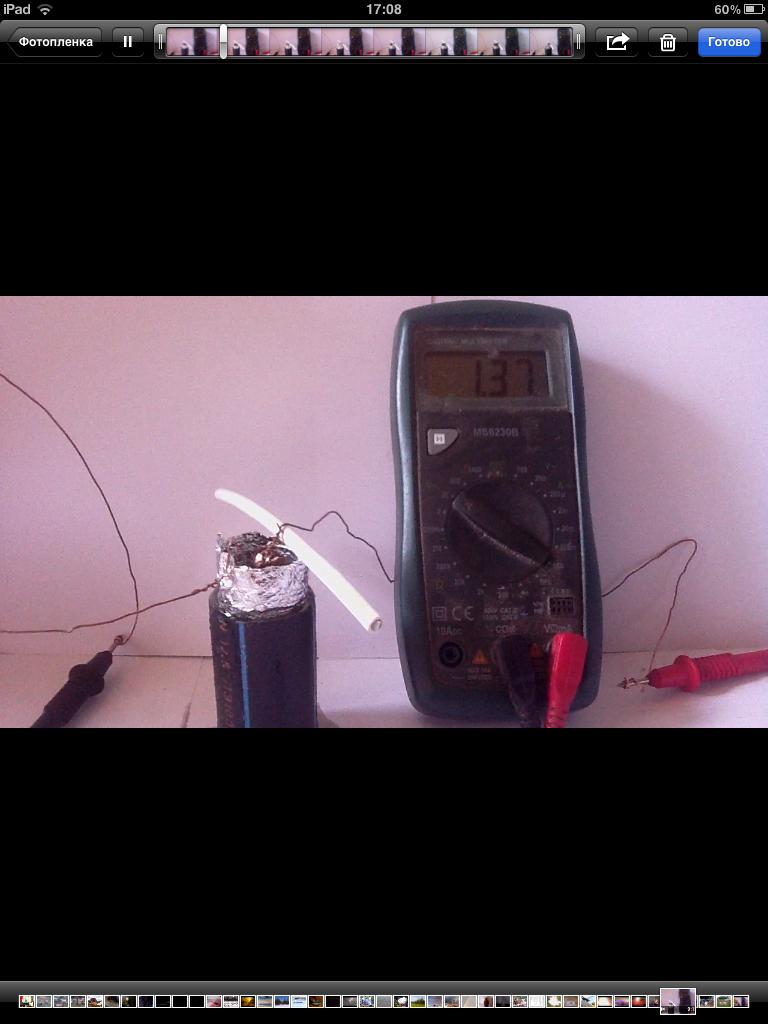

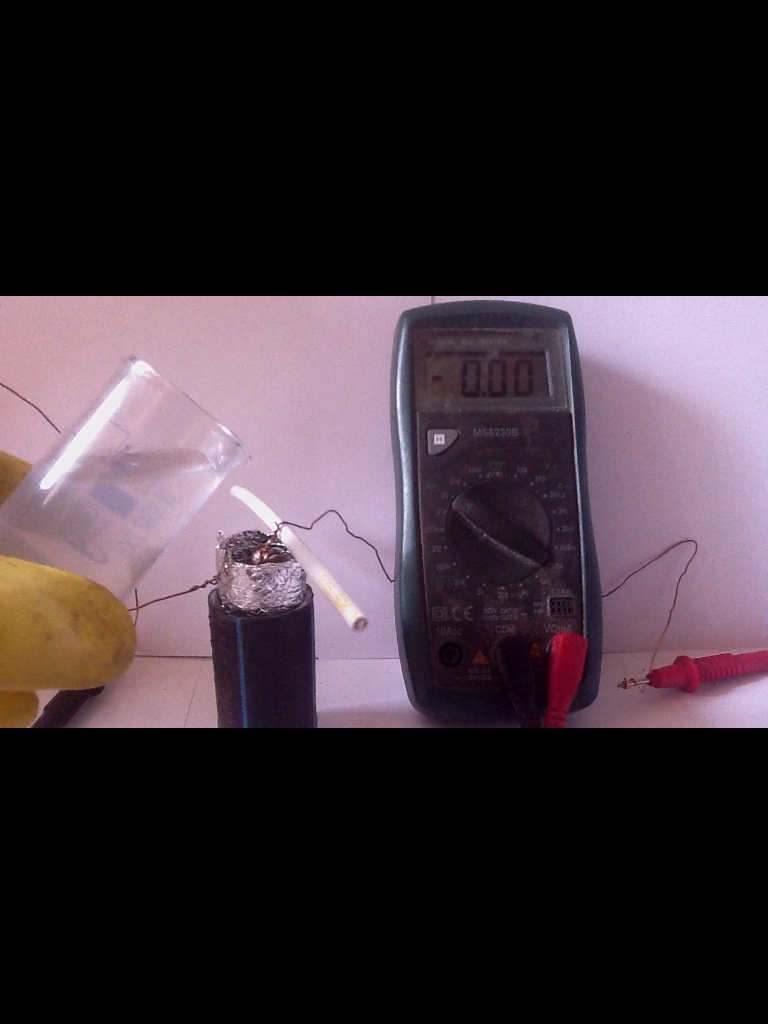

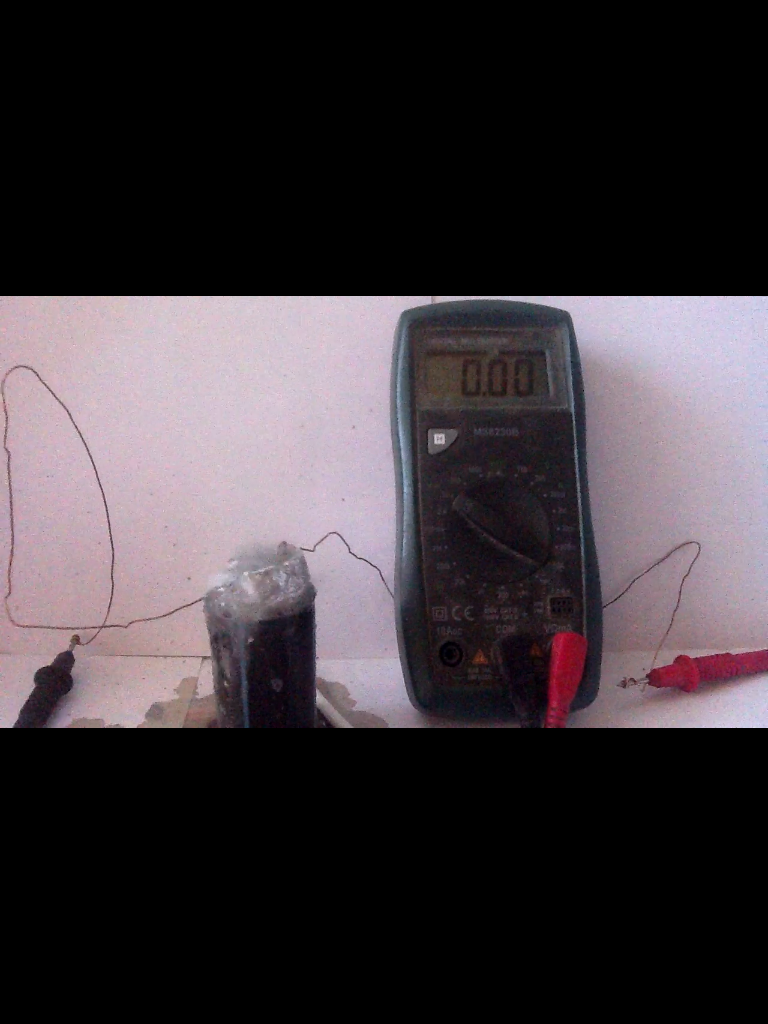

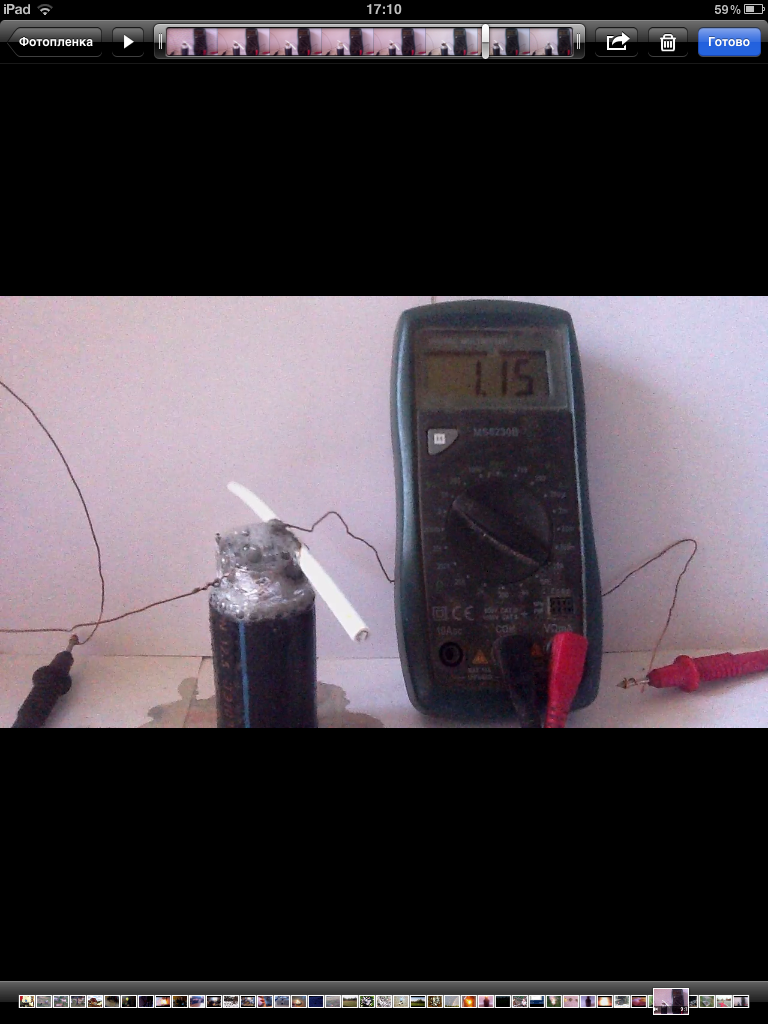

Сделал такой вариант батарейки (гальванического элемента). Сделал его из отрезка шланга, который с одной стороны залил парафином. Плюсом служит алюминиевая фольга, минусом – сверток медной пластины (в трубочку), электролитом – 10% раствор гидроксида калия (калий особой роли не играет, поэтому его можно заменить гидроксидом натрия). Фольгу разглаживаем по внутренним стенкам шланга, сверху опускаем медный электрод, касаться алюминий с медью недолжны, провода идущие от меди и фольги присоединяем к тестеру, лампочке, или светодиоду. Наливаем раствор щелочи. Назвал я её батарейка на десять минут, при концентрации щелочи 10% и более, работает такая батарейка максимум 15минут. Сначала она работает спокойно, но постепенно начинает разогреваться и скорость растворения алюминия увеличивается. К концу электролит разогревается до кипения, и батарейка почти сразу рассыпается (видео конца её работы могу выложить).
Вложение:
IMG_1116.png [ 574.37 Кб | Просмотров: 18838 ]
Вложение:
IMG_1117.png [ 610.2 Кб | Просмотров: 18838 ]
Вложение:
IMG_1118.png [ 633.96 Кб | Просмотров: 18838 ]
Вложение:
IMG_1119.png [ 642.35 Кб | Просмотров: 18838 ]
Вложение:
IMG_1120.png [ 585.27 Кб | Просмотров: 18838 ]
Вложение:
IMG_1122.png [ 672.53 Кб | Просмотров: 18838 ]
Вложение:
IMG_1123.png [ 618.82 Кб | Просмотров: 18838 ]
Вложение:
IMG_1124.png [ 619.57 Кб | Просмотров: 18838 ]
Вложение:
IMG_1125.png [ 625.31 Кб | Просмотров: 18838 ]
Всегда под рукой держите бутылку с уксусом, из за обильного выделения водорода в стороны летят капли щелочи (но не далеко, максимальное расстояние отлета маленькой капли около 20см). Когда вода закипает, начинает лететь пар с едким аэрозолем, в этот момент заливаем батарейку уксусом (чтобы остановить реакцию), и выходим на улицу (или в другую комнату), ждем пока пары исчезнут.
Вложение:
IMG_1126.png [ 631.84 Кб | Просмотров: 18838 ]


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Батарейки. самодельные и заводские
СообщениеДобавлено: 25 июл 2012 18:19
Не в сети
Модератор
Модератор
Аватара пользователя

Зарегистрирован: 27 мар 2012 22:51
Сообщения: 2669
Откуда: Москва, Воронеж, Калужская область.
Да, вот сам корпус для батарейки (шланг с одного конца залит парафином).
Вложение:
IMG_1071.jpg [ 147.91 Кб | Просмотров: 18832 ]

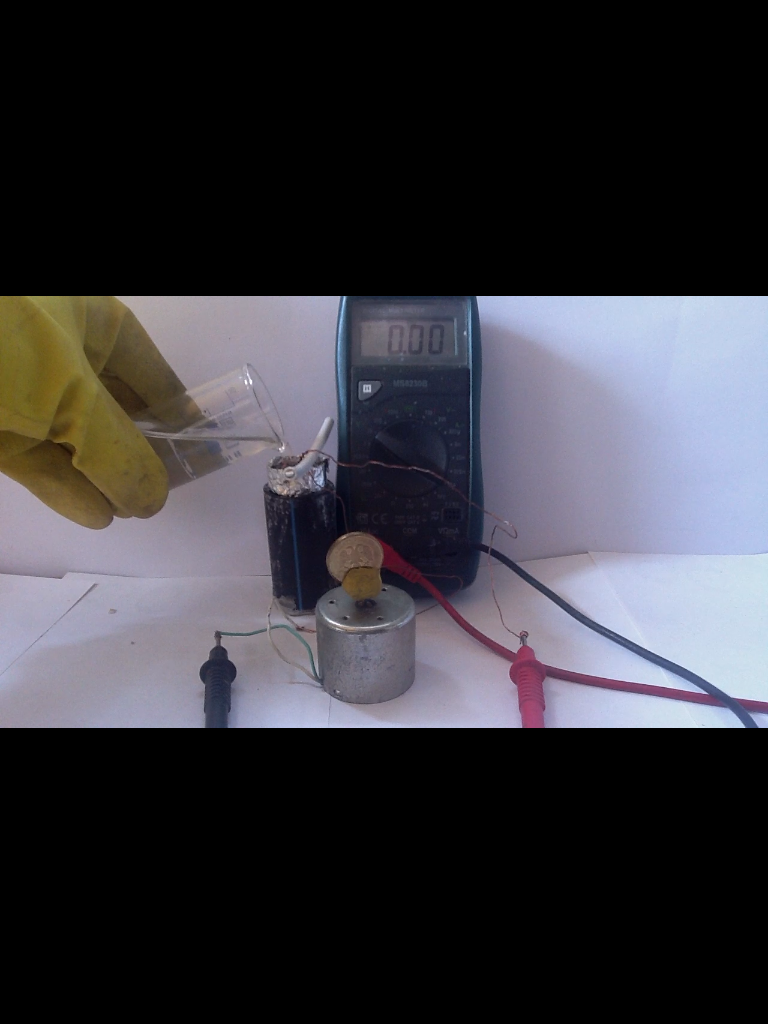

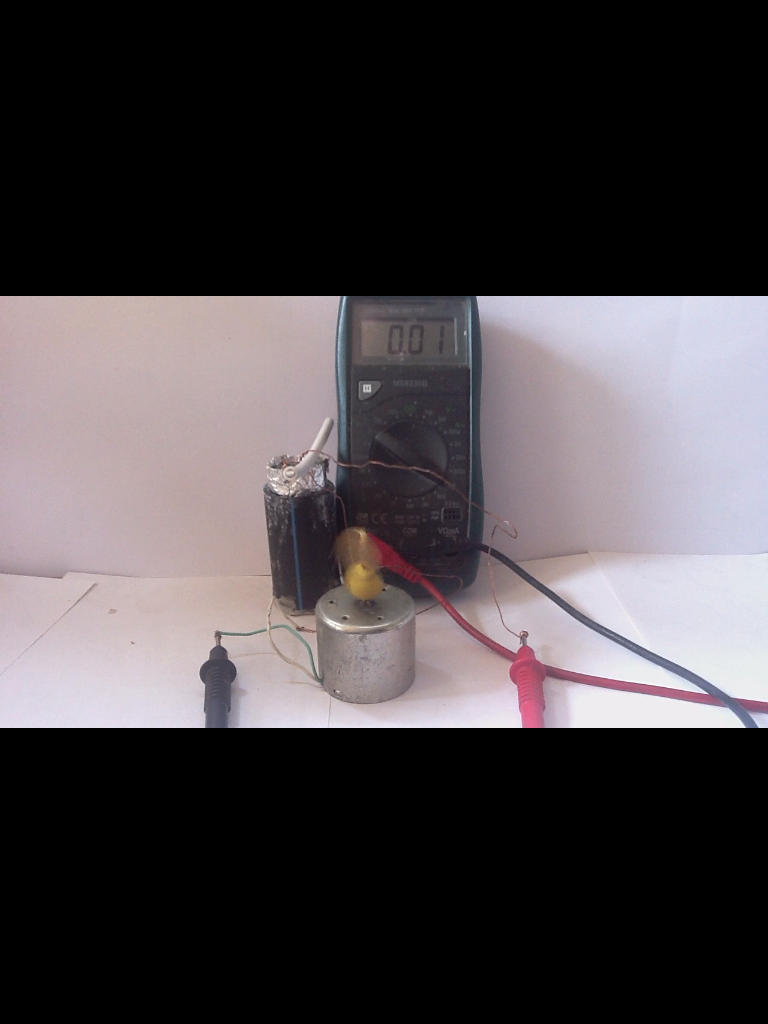

Вот тут измеряется ток, (последовательно подключен двигатель), ток 0,01 ампера, у заводской батарейки ток тот же, (по показаниям моего тестера).
Вложение:
IMG_1128.png [ 541.28 Кб | Просмотров: 18832 ]
Вложение:
IMG_1129.png [ 512.99 Кб | Просмотров: 18832 ]
Летит едкий аэрозоль, вместе с паром.
Вложение:
IMG_1131.png [ 509.46 Кб | Просмотров: 18832 ]
Вложение:
IMG_1132.png [ 598.01 Кб | Просмотров: 18832 ]
Вложение:
IMG_1127.MOV [33.69 Мб]
Скачиваний: 504


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Батарейки. самодельные и заводские
СообщениеДобавлено: 25 июл 2012 18:50
Не в сети
Модератор
Модератор
Аватара пользователя

Зарегистрирован: 27 мар 2012 22:51
Сообщения: 2669
Откуда: Москва, Воронеж, Калужская область.
Трудно найти химика который хоть раз не разбирал батарейку. В них уголь, графит, оксид марганца, и цинк. Самый простой способ добыть цинк, это достать его из батарейки, (даже в отслуживших батарейках остаётся немного цинка, и для реакции с кислотой (получение водорода) такой загрязнённый цинк пригоден). Вот два цинковых стаканчика. Правый, из пальчиковой батарейки (тип – АА) весит 4,37грамма. А левый из большой батарейки, вес 14.03грамма. Точилка для сравнения.
Вложение:
цинк из батареек.jpg
цинк из батареек.jpg [ 168.3 Кб | Просмотров: 18830 ]
Вложение:
цинк.jpg [ 160.43 Кб | Просмотров: 18830 ]


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Батарейки. самодельные и заводские
СообщениеДобавлено: 25 июл 2012 20:59
В сети
Гуру
Гуру
Аватара пользователя

Зарегистрирован: 24 ноя 2009 11:17
Сообщения: 5386
Откуда: Новосибирск
Раньше в военной технике (кажется, для рации) применялись одноразовые гальванические элементы с магнием "просто добавь воды"

_________________
- Не люблю тех, которые вслух произносят один тост, а про себя думают другой.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Батарейки. самодельные и заводские
СообщениеДобавлено: 26 июл 2012 01:28
Не в сети
Модератор
Модератор
Аватара пользователя

Зарегистрирован: 17 ноя 2009 03:45
Сообщения: 11670
Откуда: г. Волгоград
antabu писал(а):
Раньше в военной технике (кажется, для рации) применялись одноразовые гальванические элементы с магнием "просто добавь воды"

Металло-воздушные батареи не совсем одноразовые. Они допускали возможность замены электродов и электролита (механически перезаряжаемая батарея или полутопливный элемент).
Актуальна сейчас идея проточной батареи с инертными электродами. Там меняется только электролит (вернее их смесь).

_________________
Accidit in puncto quod non speratur in anno


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Батарейки. самодельные и заводские
СообщениеДобавлено: 26 июл 2012 01:35
Не в сети
.
Аватара пользователя

Зарегистрирован: 04 ноя 2009 21:05
Сообщения: 50502
Откуда: Моя Батьківщина там, де моя лабораторія
antabu писал(а):
Раньше в военной технике (кажется, для рации) применялись одноразовые гальванические элементы с магнием "просто добавь воды"

Знакомый рассказывал, подобные одноразовые элементы были в ракетах: один электрод - магний, второй - не помню, электролит - хлорная кислота в ампуле, которая разбивалась в момент нажатия кнопки "пуск" (насчет электролита не уверен, а переспросить не могу: человека уже нет). Время работы - десятки минут, но большего от батареи, расположенной на боевой ракете, и не требовалось.

_________________
Думайте!


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Батарейки. самодельные и заводские
СообщениеДобавлено: 26 июл 2012 02:55
Не в сети
Гуру
Гуру
Аватара пользователя

Зарегистрирован: 13 дек 2011 00:54
Сообщения: 4657
Откуда: Киевская обл.
Vladimir писал(а):
antabu писал(а):
Раньше в военной технике (кажется, для рации) применялись одноразовые гальванические элементы с магнием "просто добавь воды"

Знакомый рассказывал, подобные одноразовые элементы были в ракетах: один электрод - магний, второй - не помню, электролит - хлорная кислота в ампуле, которая разбивалась в момент нажатия кнопки "пуск" (насчет электролита не уверен, а переспросить не могу: человека уже нет). Время работы - десятки минут, но большего от батареи, расположенной на боевой ракете, и не требовалось.

Сорри за порцию флуда, но раптом кому интересно:
В ракете 3М8 (ЗРК "Круг") бортовое электропитание активизировалось нажатием кнопки "Пуск": подрыв пиропатрона впрыскивал электролит в батарею, и через 12(?) секунд та обязана выдать 27В при токе 20(?) ампер; тут же раскручивался гирокомпас, тестировался ВЧ-передатчик... - в общем, если всё нормально, через 30-35 сек после "пуска" ракета с диким рёвом врубала первую ступень - 4 твердотопливные "сосиски".
О, как нам вдалбливали - до сих пор шото помню! :be:
(За точность цифр не ручаюсь, но вроде бы батарея должна была отработать не менее 80 сек, т.к. на поражение цели отводилось 60 сек, а автоматическая самоликвидация наступала на 72-й секунде...).


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Батарейки. самодельные и заводские
СообщениеДобавлено: 26 июл 2012 04:06
Не в сети
Гуру
Гуру
Аватара пользователя

Зарегистрирован: 02 апр 2011 22:28
Сообщения: 1516
Откуда: Украина
Известен ли кому состав «цинка» батареек, т.е. что кроме цинка содержится в металле?


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Батарейки. самодельные и заводские
СообщениеДобавлено: 26 июл 2012 11:20
В сети
Гуру
Гуру
Аватара пользователя

Зарегистрирован: 24 ноя 2009 11:17
Сообщения: 5386
Откуда: Новосибирск
No mercury - значит нет ртути. Если не указано - может быть.

_________________
- Не люблю тех, которые вслух произносят один тост, а про себя думают другой.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Батарейки. самодельные и заводские
СообщениеДобавлено: 26 июл 2012 12:53
Не в сети
Модератор
Модератор
Аватара пользователя

Зарегистрирован: 27 мар 2012 22:51
Сообщения: 2669
Откуда: Москва, Воронеж, Калужская область.
Моня Квасов писал(а):
Известен ли кому состав «цинка» батареек, т.е. что кроме цинка содержится в металле?

O'Bu писал(а):
Не чистый в том смысле, что технический. Специально туда никаких компонентов, АФАИК, не вносят, но и от имеющихся примесей (Cd, As, Sb и т.д.) не очищают.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Батарейки. самодельные и заводские
СообщениеДобавлено: 26 июл 2012 12:57
Не в сети
.
Аватара пользователя

Зарегистрирован: 04 ноя 2009 21:05
Сообщения: 50502
Откуда: Моя Батьківщина там, де моя лабораторія
В свое время делал "фруктовые" и "овощные" батарейки.
http://chemistry-chemists.com/Contents8_09.html

_________________
Думайте!


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Батарейки. самодельные и заводские
СообщениеДобавлено: 26 июл 2012 13:00
Не в сети
Гуру
Гуру
Аватара пользователя

Зарегистрирован: 03 апр 2010 07:36
Сообщения: 2117
Откуда: Казань
Моня Квасов писал(а):
Известен ли кому состав «цинка» батареек, т.е. что кроме цинка содержится в металле?

ГОСТ 3640-94. Цинк. Технические условия.
Вложение:
gost3640-94.pdf [353.22 Кб]
Скачиваний: 498

Регламентировано содержание Pb, Cd, Fe, Cu, Sn, As, Al.
Основная примесь в техническом цинке - свинец (до 2%), остального - десятые и сотые доли процента.


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Батарейки. самодельные и заводские
СообщениеДобавлено: 26 июл 2012 14:52
Не в сети
Модератор
Модератор
Аватара пользователя

Зарегистрирован: 17 ноя 2009 03:45
Сообщения: 11670
Откуда: г. Волгоград
Vladimir писал(а):
В свое время делал "фруктовые" и "овощные" батарейки.
http://chemistry-chemists.com/Contents8_09.html

Тема самодельных гальванических элементов была весма актуальна среди радиолюбителей 50-х гг. Более того выпускалась даже специальная литература по изготовлению оных.
viewtopic.php?p=52259#p52259

_________________
Accidit in puncto quod non speratur in anno


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Батарейки. самодельные и заводские
СообщениеДобавлено: 27 июл 2012 03:56
Не в сети
Гуру
Гуру
Аватара пользователя

Зарегистрирован: 02 апр 2011 22:28
Сообщения: 1516
Откуда: Украина
O'Bu писал(а):
Моня Квасов писал(а):
Известен ли кому состав «цинка» батареек, т.е. что кроме цинка содержится в металле?

ГОСТ 3640-94. Цинк. Технические условия.
Регламентировано содержание Pb, Cd, Fe, Cu, Sn, As, Al.
Основная примесь в техническом цинке - свинец (до 2%), остального - десятые и сотые доли процента.

Спасибо за ГОСТ. Скорее всего, из представленных марок в батарейки идет самый дешевый, а значит самый грязный цинк — Ц3, до 2,5% примесей.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Батарейки. самодельные и заводские
СообщениеДобавлено: 27 июл 2012 08:44
Не в сети
Гуру
Гуру
Аватара пользователя

Зарегистрирован: 09 сен 2010 18:23
Сообщения: 6154
upsidesium писал(а):
Vladimir писал(а):
В свое время делал "фруктовые" и "овощные" батарейки.
http://chemistry-chemists.com/Contents8_09.html

Тема самодельных гальванических элементов была весма актуальна среди радиолюбителей 50-х гг. Более того выпускалась даже специальная литература по изготовлению оных.
viewtopic.php?p=52259#p52259

Много информации о самодельных источниках электропитания есть в книге Войцеховского Радиоэлектронные игрушки


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Батарейки. самодельные и заводские
СообщениеДобавлено: 14 дек 2013 14:33
Не в сети
Начинающий
Начинающий

Зарегистрирован: 12 дек 2013 07:17
Сообщения: 38
Я в свое время делал купоросные батарейки. Батарея таких неплохо питала приемник и маломощную лампочку во время отключения света. Только подсыпай купорос да меняй цинковый электрод


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Батарейки. самодельные и заводские
СообщениеДобавлено: 14 дек 2013 15:05
Не в сети
Гуру
Гуру
Аватара пользователя

Зарегистрирован: 03 апр 2010 07:36
Сообщения: 2117
Откуда: Казань
Случайность писал(а):
Я в свое время делал купоросные батарейки. Батарея таких неплохо питала приемник и маломощную лампочку во время отключения света. Только подсыпай купорос да меняй цинковый электрод
Ну и сколько это было примерно в ваттах и как часто приходилось менять электроды?


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Батарейки. самодельные и заводские
СообщениеДобавлено: 14 дек 2013 17:13
Не в сети
Модератор
Модератор
Аватара пользователя

Зарегистрирован: 17 ноя 2009 03:45
Сообщения: 11670
Откуда: г. Волгоград
O'Bu писал(а):
Ну и сколько это было примерно в ваттах и как часто приходилось менять электроды?

Обычно, в литературе указывается, порядка 2-5 Вт не более.
Иван Николаевич писал(а):
Много информации о самодельных источниках электропитания есть в книге Войцеховского Радиоэлектронные игрушки
У него же ЕМНП описана и микробиологическая батарея на основе рисового отвара с Клостридиями. Мощность 3-4 Вт с 200 г питательной среды, длительность работы на одной заправке 3-6 месяцев.

_________________
Accidit in puncto quod non speratur in anno


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Батарейки. самодельные и заводские
СообщениеДобавлено: 13 апр 2014 18:55
Не в сети
Модератор
Модератор
Аватара пользователя

Зарегистрирован: 27 мар 2012 22:51
Сообщения: 2669
Откуда: Москва, Воронеж, Калужская область.
Где-то уже упоминалось про разборку литиевого аккумулятора, но найти не удалось.
Имееются несколько разных литий-ионных аккумуляторов (от ноутбуков).
Разломал с осторожность пластиковую оболочку (на которой ясно значилось - "caution"), отрезал все контакты (чтоб не дай бог не замкнулись), вытащил плату. В итоге я достал 6 элементов, один из них сильно вздувшийся, другие вроде нормальные.
Теперь вот хочу спросить, если кто уже делал подобное, то как-бы их "правильно" разобрать, чтобы без всяких "неожиданностей"?..
Вложение:
image.jpg [ 220.09 Кб | Просмотров: 16964 ]


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Батарейки. самодельные и заводские
СообщениеДобавлено: 08 ноя 2014 19:14
Не в сети
Посетитель
Посетитель
Аватара пользователя

Зарегистрирован: 08 ноя 2014 18:57
Сообщения: 12
Откуда: Минск
феерверкер писал(а):
Где-то уже упоминалось про разборку литиевого аккумулятора, но найти не удалось.
Имееются несколько разных литий-ионных аккумуляторов (от ноутбуков).
Разломал с осторожность пластиковую оболочку (на которой ясно значилось - "caution"), отрезал все контакты (чтоб не дай бог не замкнулись), вытащил плату. В итоге я достал 6 элементов, один из них сильно вздувшийся, другие вроде нормальные.
Теперь вот хочу спросить, если кто уже делал подобное, то как-бы их "правильно" разобрать, чтобы без всяких "неожиданностей"?..

Впринципе, неожиданностей не должно быть, если соблюдать элементарную осторожность. Я разобрал около сотни аккумов от мобильников. Если он раздутый, то в самом уголке прокалываем его иголкой. Удаляем плату защиты от кз и перезарядки. Далее, в ионных снимаем аккуратно кусачками стакан, в полимерных - отрезаем ножницами запаянный край. Стараемся не закорачивать (прорезать) рулон. Вытаскиваем содержимое - рулон. Желательно размотку его производить на свежем воздухе, т.к. эфирный электролит токсичен.
Размотав рулон увидим алюминиевую и медную фольгу, покрытую активным слоем. Можно отмыть и использовать для опытов.
Единственный раз за все время лента при разборке загорелась (аккум был заряжен). Думаю, это вследствии концентрации лития в одном месте. В данных батареях он находится в соединении, металлический литий встречается в батарейках (1,5v) или таблетках-аккумуляторах (3v), типа CR2032 от питания CMOS материнок.


Вернуться к началу
 Профиль

Показать сообщения за:  Поле сортировки
Начать новую тему Ответить на тему  [ Сообщений: 257 ]  На страницу 1, 2, 3, 4, 5 ... 13  След.

Часовой пояс: UTC


Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 4


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Найти:
Перейти:

[Сообщить об ошибке, испорченном вложении, битой ссылке]
Powered by phpBB © 2000, 2002, 2005, 2007 phpBB Group
