Форум Химиков - Энтузиастов. Химия и Химики
http://chemistry-chemists.com/forum/

Химия и Химики №5 (2011)
http://chemistry-chemists.com/forum/viewtopic.php?f=3&t=1322
Страница 3 из 4

Автор:  Моня Квасов [ 03 июн 2011 20:49 ]
Заголовок сообщения:  Re: Химия и Химики №5 (2011)

Такое происходит от того, что файл pdf воспринимается программой как картинка, изображение. И далее распознается графика (поэтому какие там шрифты - без разницы), а затем сохраняется в выбранный формат. Вот здесь сидит засада, если выбран pdf, то в одном файле сохраняется исходный документ как картинка очень большого размера и распознанный текст, соответственно файл получается большой. В pdf можно не сразу преобразовывать, а через ворд, выбрав в программе нужные настройки. Отредактировать там, а затем из doc сделать правильный pdf, хотя бы с помощью того же PDF Transformer.
Перевод не копируемого pdf непосредственно в pdf нормальный удобен только как временный вариант, когда нужно быстро выдрать куски текста и при этом полностью сохранить прежний вид оригинального файла для легкого ориентирования в массиве текста. После работы с текстом, непомерно большой файл снести нах, оставив оригинал.

Автор:  antabu [ 05 июн 2011 08:57 ]
Заголовок сообщения:  Re: Химия и Химики №5 (2011)

Пробовал я из pdf в doc - таблицы расползаются. А обратно портабельной версией трансформера не получается - она усечённая и виртуальный принтер похоже не задействован.

Автор:  Моня Квасов [ 06 июн 2011 01:38 ]
Заголовок сообщения:  Re: Химия и Химики №5 (2011)

В полной версии все нормально. Форматирование таблиц нужно редактировать до распознавания, а не после. Автомат иногда плохо справляется с классификацией текста, путает табличный блок распознания с текстовым. Сами таблицы могут быть частично обозначены автоматом, как простой блок текста и соответственно распознанная таблица будет исковеркана.

Автор:  Volodymyr [ 06 июн 2011 17:06 ]
Заголовок сообщения:  Re: Химия и Химики №5 (2011)

Сегодня начал работу над пятым номером. Пока сделал только шаблон страницы содержания.
В качестве девиза номера выбрал фразу
Вся наша жизнь - эксперимент

Автор:  Volodymyr [ 10 июн 2011 13:45 ]
Заголовок сообщения:  Re: Химия и Химики №5 (2011)

Сделал обложку:


Автор:  Иван Николаевич [ 10 июн 2011 20:09 ]
Заголовок сообщения:  Re: Химия и Химики №5 (2011)

Можно для большего эффекта на обложку поместить "химическую" ладонь :) с ожогами или пятнами, вроде серебра или азотной кислоты.

Автор:  Volodymyr [ 10 июн 2011 20:20 ]
Заголовок сообщения:  Re: Химия и Химики №5 (2011)

Иван Николаевич писал(а):
Можно для большего эффекта на обложку поместить "химическую" ладонь :) с ожогами или пятнами, вроде серебра или азотной кислоты.

Возможно, в одном из следующих номеров: сейчас лишний раз не хочется действовать реактивами на кожу - и так постоянно облазит. Вчера после эксперимента со вспышкой шарика с водородом запах был как от обсмаленной курицы :) (на руках обгорели волосы)

Автор:  Иван Николаевич [ 10 июн 2011 21:00 ]
Заголовок сообщения:  Re: Химия и Химики №5 (2011)

Я не имел в виду ради фотографии делать ожоги.

Автор:  Volodymyr [ 10 июн 2011 21:27 ]
Заголовок сообщения:  Re: Химия и Химики №5 (2011)

Иван Николаевич писал(а):
Я не имел в виду ради фотографии делать ожоги.

Конечно я понял, но ожоги случаются вне расписания :) , а обложки нужно делать к такому-то сроку

Автор:  Моня Квасов [ 10 июн 2011 21:54 ]
Заголовок сообщения:  Re: Химия и Химики №5 (2011)

Кошмар!
Всегда считал, что обложка должна привлекать картинкой. А то получается журнал не химиков, а патологоанатомов.
Вот пример фотки:


Смысл тоже, но впечатление и ассоциации иные.

Автор:  baj4ak [ 05 июл 2011 15:18 ]
Заголовок сообщения:  Re: Химия и Химики №5 (2011)

Добрый день. Выражаю свою благодарность людям участвовавшим в создании сайта, жаль, что такого не было в мои школьные и университетские годы.
В начале данной теме был разговор про индий и галлий в связи с чем захотел поделится.
У нас данный сплав используется в качестве электродов при нанесении на керамику на основе титаната бария( при выходе отпрессованных заготовок из печи обжига, выборочно проводится нанесение сплава для определения параметров (сопротивление) и при необходимости по полученным данным можно откорректировать цикл толкания печи.) Только есть один минус - проблема снятия данного сплава, чтобы не отправлять годную продукцию в брак, т.к. после обжига на керамику наносят сначала сплав Ni\Cr, а затем серебряную пасту.
Если у кого-либо возникнут идеи или вопросы пишите.

Вложения:
Gallij.JPG [ 3.29 Мб | Просмотров: 24157 ]
Gallij2.JPG [ 3.22 Мб | Просмотров: 24157 ]

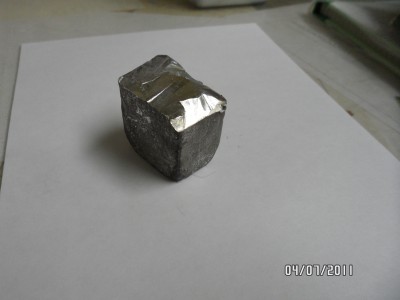

Indij3.JPG [ 3.3 Мб | Просмотров: 24157 ]

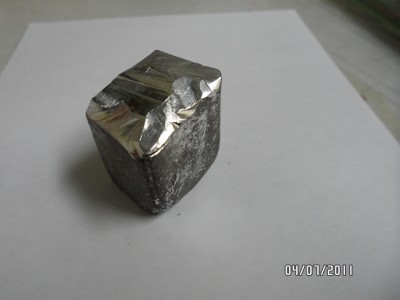

indij2.JPG [ 3.41 Мб | Просмотров: 24157 ]

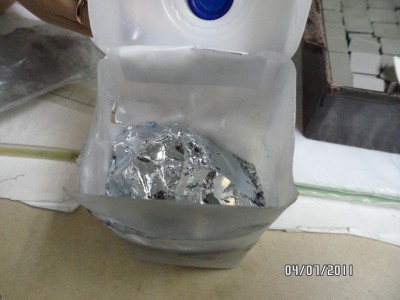

Gallij tara.JPG
Gallij tara.JPG [ 3.3 Мб | Просмотров: 24157 ]

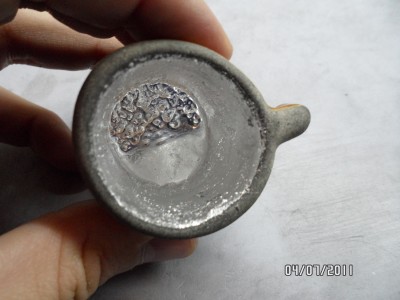

Комментарий к файлу: Сплав с 40% содержанием In и 60% Ga
Gotovyj splav.JPG
Gotovyj splav.JPG [ 3.38 Мб | Просмотров: 24157 ]

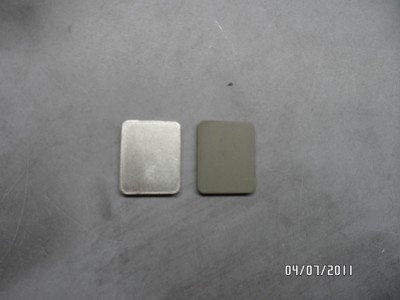

Комментарий к файлу: Слева: с нанесенным сплавом. Справа: чистая керамика
Na keramike.JPG
Na keramike.JPG [ 3.38 Мб | Просмотров: 24157 ]

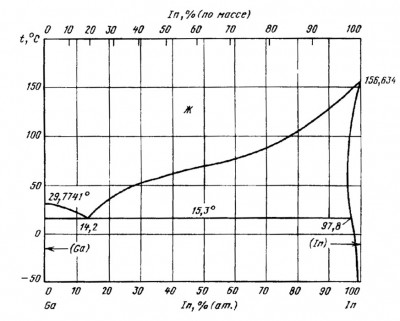

Diaghramma_sostoianiia_sistiemy__ghallii-indii_Ga-In.jpg [ 83.64 Кб | Просмотров: 24157 ]

Автор:  Volodymyr [ 05 июл 2011 16:33 ]
Заголовок сообщения:  Re: Химия и Химики №5 (2011)

Спасибо за отзыв и фотографии.
Есть ли у вас возможность заснять действие этого сплава на алюминий (резкое изменение механический свойств и реакция алюминия с водой аналогично амальгаме)? Думаю, что сплав будет вести себя по отношению к алюминию аналогично чистому галлию.

Автор:  baj4ak [ 05 июл 2011 17:35 ]
Заголовок сообщения:  Re: Химия и Химики №5 (2011)

Возможность есть и в ближайшее время попробую. я правда ограничен малым количеством сплава. а чем так интересен сплав алюминия с галлием? напишите, пожалуйста свои идеи как лучше сделать.

Вложения:

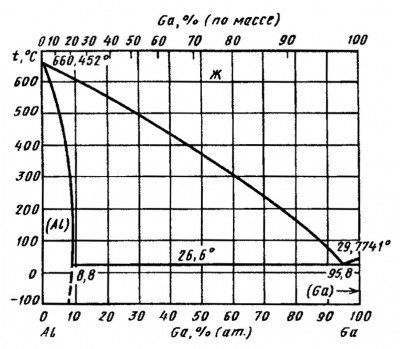

Diaghramma_sostoianiia_sistiemy_aliuminii-ghallii_Al--Ga.jpg [ 108.09 Кб | Просмотров: 24155 ]

Автор:  Volodymyr [ 05 июл 2011 19:05 ]
Заголовок сообщения:  Re: Химия и Химики №5 (2011)

В начале обсуждения писали, что если нагреть на алюминиевой пластинке немного галлия, то он "впитывается", и пластический алюминий становится хрупким. Такой алюминий легко реагирует с водой при комнатной температуре (как и алюминий, обработанный ртутью):
Rummy писал(а):
Vladimir писал(а):
Если идет речь об аналоге амальгамирования алюминия - тут галлий бесполезен. Даже если эффект есть - вряд ли он "дотягивает" до эффекта от действия ртути.
Если идет речь о галлии как альтернативе ртути в широком смысле - галлий не только дорог, но и далеко не безвреден.

Владимир,
Вы несколько заблуждаетесь. Галлий прекрасно "амальгамирует" алюминий, хотя, в отличие от (солей) ртути, не при комнатной температуре. Ещё юным химиком я много экспериментировал с металлическим галлием (мама по работе была связана с синтезом полупроводников, так что металлический галлий дома - немного - да был). Опыт проводился так: алюминиевая пластинка с кусочком (капелькой) галлия нагревалась на бытовой газовой плите (температуру оценить не берусь, но, думаю, не выше градусов 300). Некоторое время ничего не происходило, потом капелька галлия внезапно уходила в слой алюминия, как её и не было, только легкая "припухлость" оксидной плёнки оставалась. И в этом месте (после охлаждения) алюминий прекрасно реагировал с холодной водой, приблизительно с интенсивностью металлического кальция. Помимо водорода образовывалась серая дисперсия, вероятно смесь гидроксида алюминия с мелкодисперсным металлическим галлием.
И насчет "галлии ... далеко не безвреден" - можно поспорить. Не полностью безвреден, конечно, алюминий тоже не абсолютно безвреден (в виде растворимых соединений), но с вредностью солей ртути соли галлия сравнивать нельзя.
А вот то, что галлий дорог (и металл, и соли) и малодоступен - это святая правда, так что говорить о нем, как об альтернативе ртути в синтезах алюминийорганики не стоит.

Vladimir писал(а):
В книге И.А. Щека, И.С. Чаус, Т.Т. Митюрева Галлий (Киев, 1963) нашел следующее описание:
Цитата:
Галлий легко реагирует с алюминием. Это можно видеть на следующем примере. Если провести твердым галлием черту на алюминиевой фольге, то галлий, проникая между зернами алюминия, уже через несколько минут настолько ослабляет связь между ними, что фольга легко разрывается по проведенной линии.
В системе галлий - алюминий образуются твердые растворы, существование химических соединений не установлено. В небольших концентрациях галлий мало влияет на электрические и механические свойства алюминия, с повышением концентрации несколько повышается прочность алюминиевых сплавов.
Сплавы алюминия с содержанием 4 и более процентов галлия нестойки в химическом отношении и медленно разлагаются даже во влажном воздухе.

Rummy писал(а):
Простое размазывание капельки галлия по алюминиевой пластинке к "амальгамированию" не приводило. В этих условиях галлий не смачивал алюминий - а вот по пальцу галлий размазывался прекрасно (в отличие от ртути) - пальцы после работы с металлическим галлием обычно оказывались совершенно черными. Может быть стоило растирать галлий с кусочком наждачной бумаги, но я не пробовал. Кроме того, естественно использовалась пластинка не из чистого алюминия, а из первого попавшегося сплава на его основе; не исключено, что состав сплава существенно влияет на возможность образования "амальгамы".
Галлий, похоже, действительно проникает между зёрнами алюминия - полученный термообработкой "сплав" очень легко разламывался руками на мелкие кусочки и, как я сейчас понимаю, скорее всего мог бы быть легко растёрт в порошок в ступке.
Расход галлия (по сравнению с ртутью) достаточно велик, очень похоже, что получения активного алюминия взаправду нужно ввести не менее 4% галлия, однако по описанной мной "методике" нужное количество вводилось само, а оставшаяся часть алюминиевой пластинки оказывалась не "амальгамированной".
"Сплав", по логике вещей, действительно должен разлагаться во влажном воздухе, но это происходит очень медленно - приготовленный вечером, он прекрасно доживал на воздухе до утра, когда я его тащил в школу - поподжигать выделяющийся из воды водород на глазах у одноклассников.

Я лично полностью доверяю этим описаниям, но хорошо, если были бы фотографии (а еще лучше - видео) данного процесса.

Автор:  ZOVer312 [ 11 июл 2011 20:26 ]
Заголовок сообщения:  Re: Химия и Химики №5 (2011)

Цитата:
Химик, экстрагируя бензолом аналог азотистого иприта, работал в резиновых перчатках. Он не придал значения тому, что по ходу дела на них несколько раз попал экстракт. По завершении синтеза, кожа рук была обработана дегазирующим раствором. Однако наутро развились ожоги обеих кистей. Заживление длилось свыше двух месяцев.

Когда я был в лаборатории, нам на технике безопасности говорили, что для начинающих в перчатках опасно работать потому, что на них может попасть вещество, с которым мы работаем. Контакта с веществом можно не почувствовать. У многих людей есть привычка вытирать руки об халат или об одежду. После работы перчатки снимаются, а вещество остается на халате. По привычки руки опять вытираются об халат, и вещество попадает уже на руки со всеми вытекающими последствиями.

Автор:  Моня Квасов [ 12 июл 2011 02:12 ]
Заголовок сообщения:  Re: Химия и Химики №5 (2011)

Мне товарищ рассказывал подобный случай. Во время работы у него развязался шнурок на туфле и он, не снимая перчаток, завязал. Через некоторое время шнурок опять ослаб, но в этот раз оказалось, что не развязался, а порвался из-за разрушения волокон и рядом на коже обуви появились несмываемые пятна.

Автор:  ДДТ [ 12 июл 2011 12:03 ]
Заголовок сообщения:  Re: Химия и Химики №5 (2011)

По-моему, надо просто соблюдать ТБ, правильно надевать и снимать перчатки, не вытирать руки обо что попало (для этого есть ветошь).
В перчатках работать не всегда удобно, но иногда это просто необходимо.

Автор:  Volodymyr [ 12 июл 2011 12:16 ]
Заголовок сообщения:  Re: Химия и Химики №5 (2011)

Главное средство индивидуальной защиты - голова. Никакие другие средства защиты (перчатки, очки, противогаз и т.д.) ее не заменят. Нужно знать, что делаешь и думать, что делаешь.

Например, после военных фильмов и уроков ГО (теперь ОБЖ) у многих создается иллюзия, что фильтрующий противогаз - панацея от всех бед. Но при высокой концентрации ОВ он неэффективен. Знающие люди говорили, что при взрыве химического боеприпаса метрах в 15 создается такая концентрация ОВ, что противогаз можно и не одевать (это на случай, если не убьет осколками).
В лаборатории возникновение высоких концентраций ядовитых газов и паров вполне вероятно (например, если "сорвет" вентиль в баллоне). Противогаза должно хватить буквально на несколько вдохов - чтобы выйти из загазованной зоны, но те, кто задержится, могут остаться там на всегда.

Автор:  Enshtein [ 17 июл 2011 10:03 ]
Заголовок сообщения:  Re: Химия и Химики №5 (2011)

Почему нет pdf версии последних номеров журнала? Было очень удобно, и самому попользоваться, и другим показать.

Автор:  Volodymyr [ 17 июл 2011 10:49 ]
Заголовок сообщения:  Re: Химия и Химики №5 (2011)

Журнал выходит в html.

Страница 3 из 4 Часовой пояс: UTC
Powered by phpBB © 2000, 2002, 2005, 2007 phpBB Group
http://www.phpbb.com/
