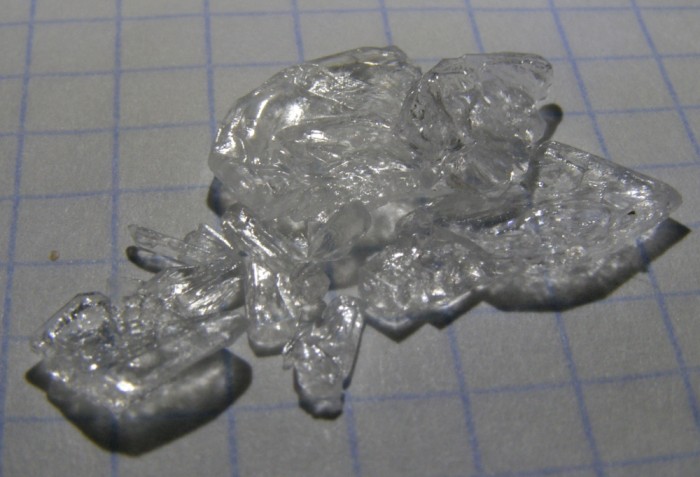

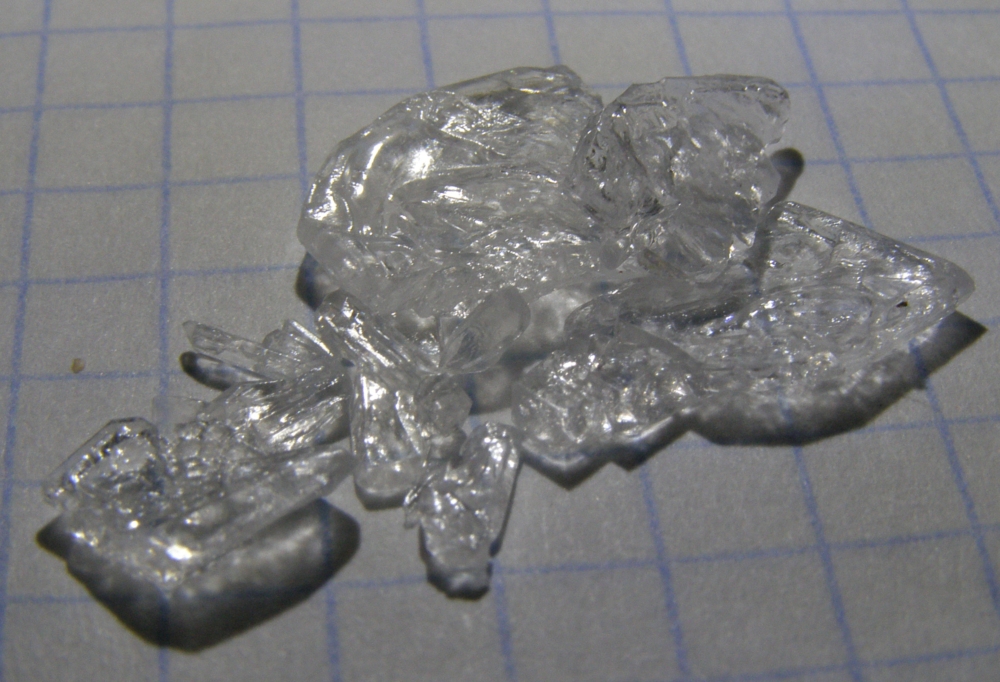

Сульфит на воздухе постепенно окисляется, особенно - в растворах.

Я знаю, но возможно ли избежать окисления раствора?

Защелочить?

А что насчёт хлорида аммония? Кто пробовал выращивать из него кристаллы?

Уменьшить контакт с атмосферным воздухом.

Или налить сверху слой какого-нибудь масла.

Тиосульфат натрия дает красивые кристаллы, насчет выращивания кристаллов сульфита - никогда не слышал про такие попытки.

С хлоридом аммония должно быть примерно, как с хлоридом натрия и калия.

У него малая зависимость растворимости от температуры, еще и проходит через максимум, как у сульфата натрия.

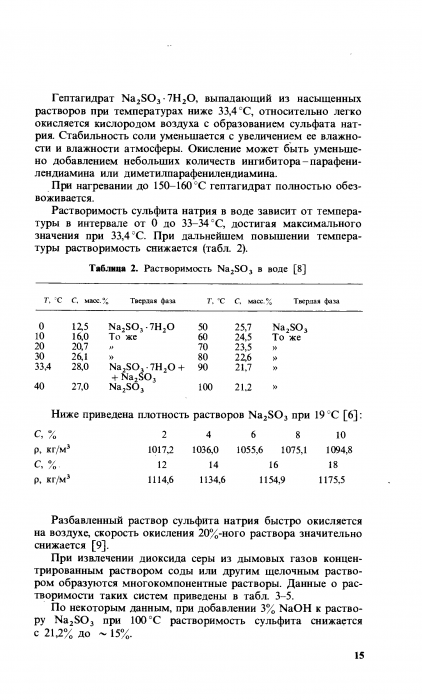

из книги Авербух Т.Д. Технология сульфитов

Из хлорида аммония никак нельзя через газовую фазу? Например запаять в трубку и конец с кристаллами положить в комп, чтобы на него постоянно дуло теплым. По идее, через какое-то время на холодном конце что-то вырастет

Интересная мысль, стоит попробовать

Интересно, кто то пробовал выращивать кристаллы нитрата уранила?

А смысл выращивать кристаллы труднодоступных (для большинства), дорогих, неустойчивых или токсичных веществ?

"Обычные" вещества вроде хромокалиевых квасцов, красной и желтой кровяной соли, медного купороса, сахара, лимонки и т.д. дают более красивые и устойчивые кристаллы.

В частности, UO2(NO3)2·6H2O легко выветривается. Зачем заниматься мазохизмом?

Да в принципе любые кристаллы со временем выветриваются, в т.ч. медный купорос.
Если хочется долго любоватся - всё-равно в ампулу надо запаивать.
А тут аутентичнейший зелённый кристалл соли урана коротый еще и светится в в уф! Крутота же!

В химии нет раздела под названием "Круто".

Зеленые кристаллы дают, например, соли никеля и меди. В УФ светятся даже пластики - часто не менее ярко, чем соли уранила.

Насчет устойчивости - есть безводные соли, есть сравнительно устойчивые гидраты, которые могут храниться без видимых изменений месяцами и годами, а есть кристаллогидраты, которые в открытом состоянии теряют воду буквально на глазах.

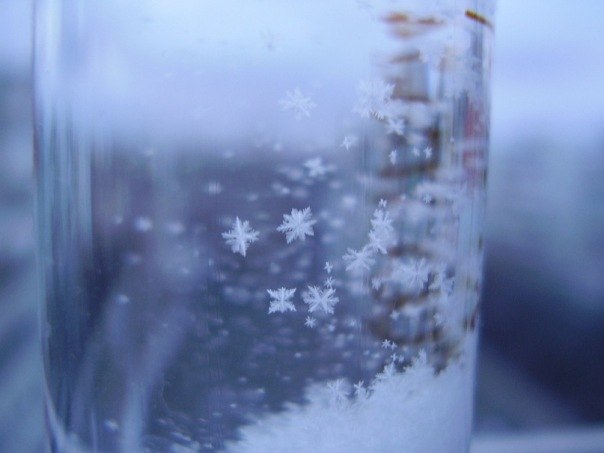

Нашел в сети - кристаллы камфоры:


Как видите, чтобы получить красивые кристаллы, совсем не обязательно брать пертехнат плутония.

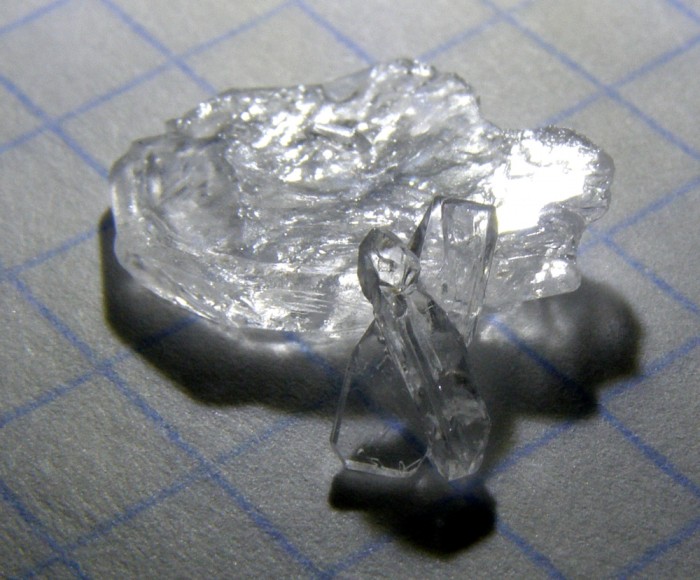

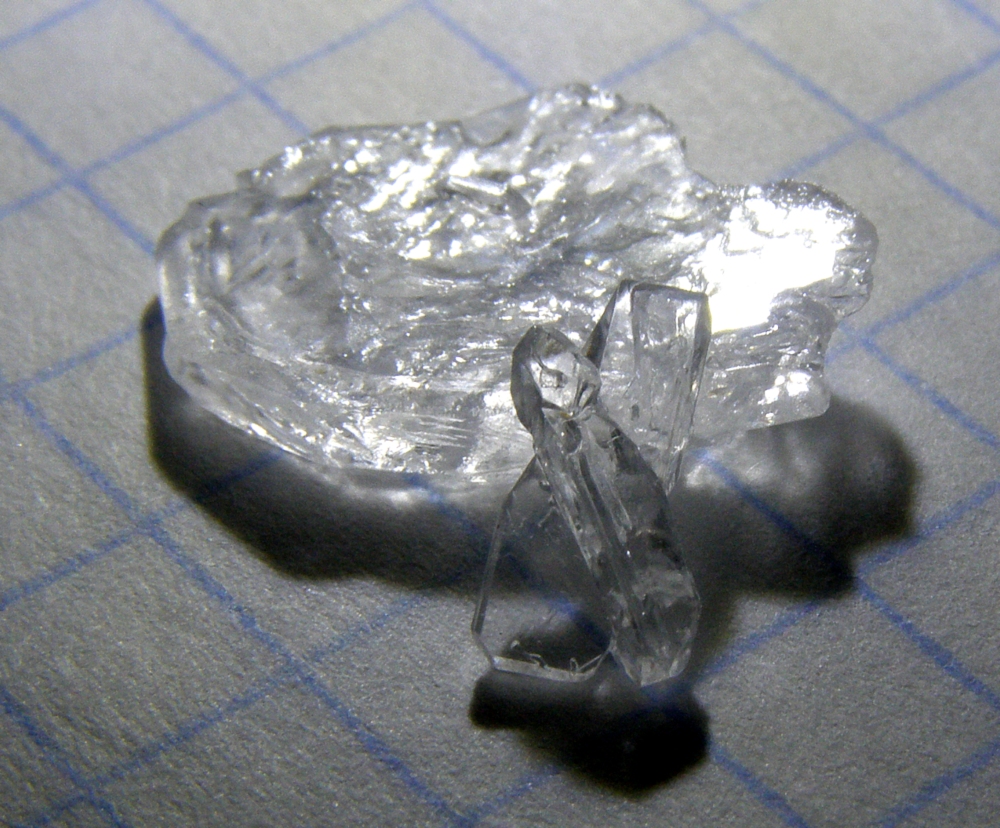

Кристаллы AgNO3, выросли из-за того, что забыл хорошо закрыть бутылочку, за несколько месяцев, очень красивые, алмазный блеск, и довольно стабильные, крепкие на излом, можно брать в руки, конечно - только в сухие

Вдохновился темой, решил вспомнить как раньше выращивал кристаллы

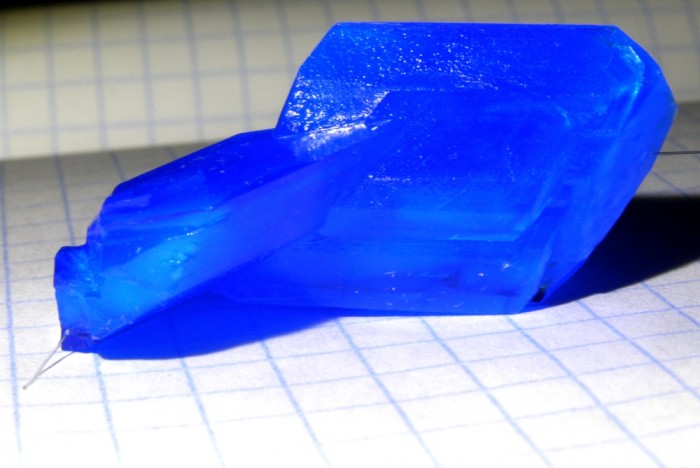

Вот пока результат такой- медный купорос, кристаллы выросли за ночь, вчера вечером приготовил раствор и затравку, поставил в "термос", и утром вот это)

Но я тогда пересраховаля и оставил две затравки, думал, что может одна отвалится, а если нет, то вырастут два отдельных кристалла, но рост оказался таким сильным что за 8 часов кристаллы проросли друг друга.

В принципе, большой монокристалл можно вырастить довольно быстро- главное- аккуратно приготовить затравку, опустить леску ок. 0.16 диаметром в остывающий насыщенный купорос при Т ок. 90С и переодически вынимать, пока не начнется кристаллизация. Потом, когда отдельные кристаллы на леске вырастут до 2-3мм- вынуть леску, зубочисткой под лупой разрушить и удалить лишние друзы и кристаллы, оставить один самый красивый, и опустить леску в ту же емкость. Подождать пока затравка вырастет до 5-6мм, вынуть леску, обобрать снова наросшие кристаллики, и подвесить леску с затравкой в пустой банке. А первую емкость с купоросом снова нагреть на водяной бане до растворения всего что там наросло.
После остывания до критической Т- внести заранее приготовленную затравку, и следить чтоб вокруг нее не было облака растворения. Если все норм. то емкость поместить в "термос" из свернутой теплой ткани и забыть часов на 5..

Для выращивания кристаллов как на фотке понадобилось ок 80 г купороса.

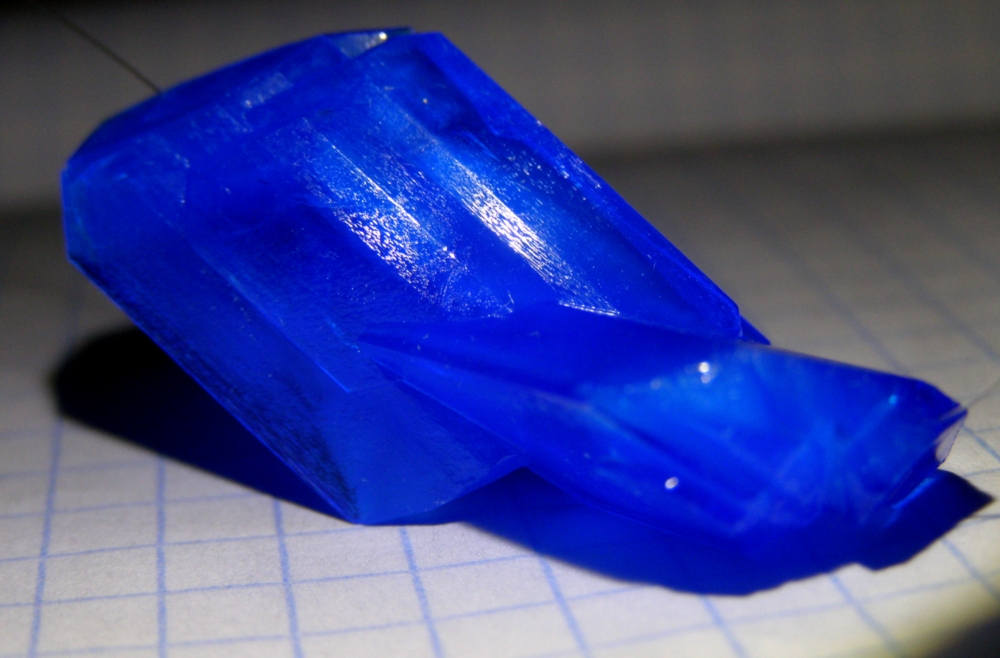

Сейчас ращу уже монокристалл

Это впечатляет: кристаллы такого размера всего за одну ночь!

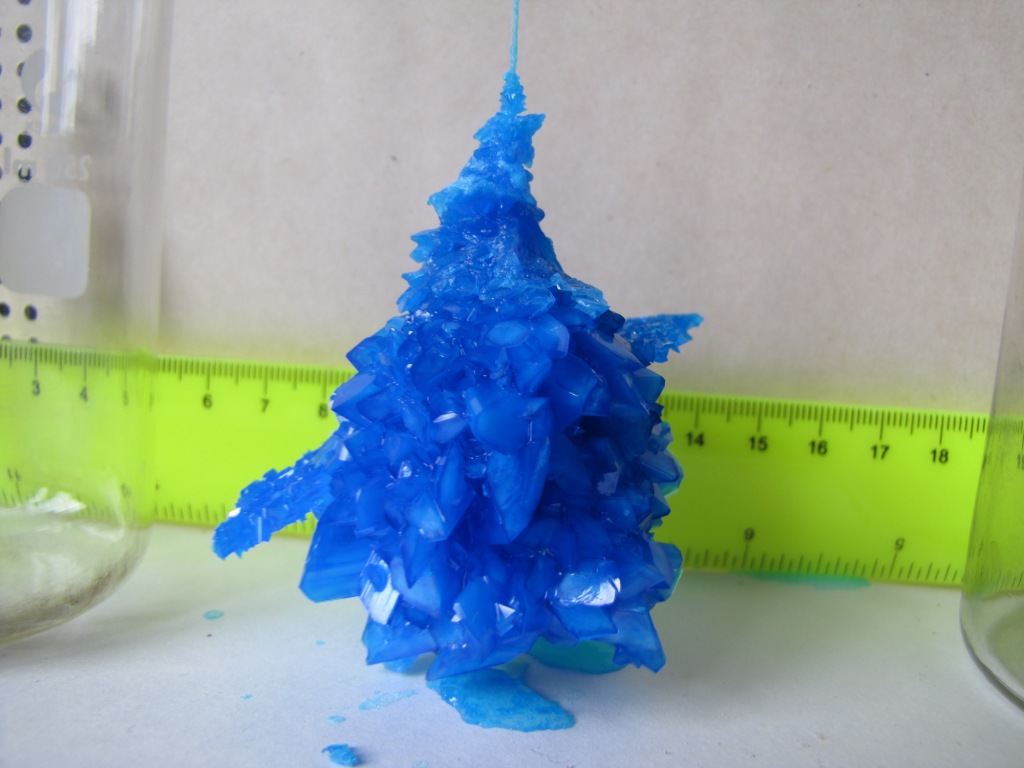

P.S. В моем случае вышло неважно:

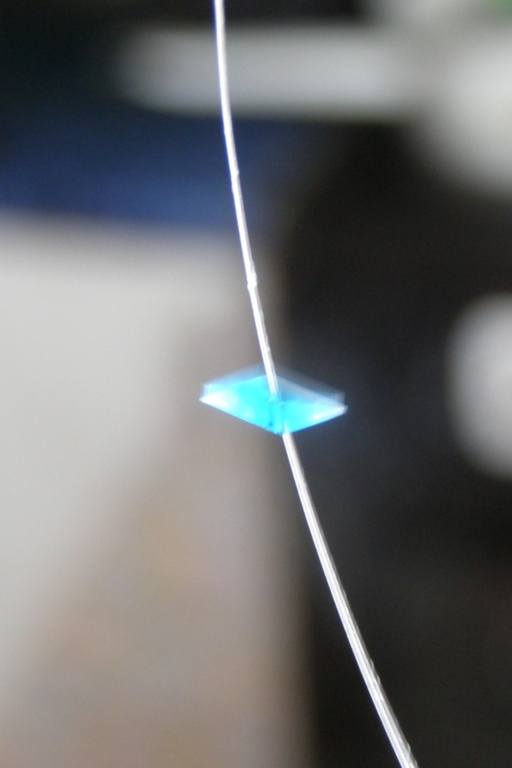

Вот так выглядит затравка, приготовленная более менее удачно, нужно стремится заполучить именно такую, есть смысл повторить пару раз кристаллизацию на леске чем потом получить плохой кристалл )

Да, забыл еще сказать, что леску с затравкой нужно обязательно прополоскать в дист. или кипяченой воде в течении 1-2 секунд и после того как она вынута из емкости с раствором купороса для хранения, и перед тем как опустить затравку в раствор для получения кристалла. Это нужно чтоб убрать всякие лишние центры кристаллизации из-за высохшего раствора купороса на леске.

Спасибо Я думаю- тут главное- это подготовка затравки, и охлаждение раствора с уже внесенной крупной затравкой в "термосе", причем чистота раствора похоже не сильно важна, я фильтровал только через тряпочку, использовал воду из под крана, в растворе купороса всеранво было много мути. Но рост был только на затравках, и только немного небольших кристалоов выросло на дне к утру.
