 Заголовок сообщения: Самодельный индукционный нагреватель
СообщениеДобавлено: 08 июн 2011 00:17
Не в сети
Участник
Участник

Зарегистрирован: 06 ноя 2010 13:22
Сообщения: 396
Откуда: Україна-Київ(Украина-Киев)
Конечно же в инете много схем по сбору индукц.печей с дросселями и т.д. Но просто интересно можно ли имея пульт дист.управл. на 40MHz соорудить индукционный нагреватель???(Прошу строго не пинать)


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Самодельный индукционный нагреватель
СообщениеДобавлено: 27 окт 2011 21:20
Не в сети
Начинающий
Начинающий

Зарегистрирован: 14 мар 2011 16:41
Сообщения: 48
Этот пульт, случайно, не от батареек берет питание? Частота больше влияет на размер приемника. Если желаете сделать нагреватель, то посчитайте сначала мощность передатчика (P=IU) В случае батареек получим Р= 0.1 А*2.5В = 0,25 Вт (ампераж взял приблизительный, точнее он может быть меньше).


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Самодельный индукционный нагреватель
СообщениеДобавлено: 17 янв 2012 18:20
Не в сети
Участник
Участник
Аватара пользователя

Зарегистрирован: 07 янв 2012 10:14
Сообщения: 325
:ag: У индукционника частота вообще ~40КГц, на мультике(мультивибраторе) удачнее :)


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Самодельный индукционный нагреватель
СообщениеДобавлено: 20 янв 2012 17:55
Не в сети
Участник
Участник
Аватара пользователя

Зарегистрирован: 20 янв 2012 17:47
Сообщения: 126
Откуда: Волгоград
С пультом и мультивибратором не прокатит - нужен мощный инвертор, ведь здесь необходима мощность в десятки ватт.
Вот например: http://radio-hobby.org/modules/news/article.php?storyid=957

_________________
Положительный человек - тот, кому на всё положить.


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Самодельный индукционный нагреватель
СообщениеДобавлено: 20 янв 2012 19:45
Не в сети
Участник
Участник
Аватара пользователя

Зарегистрирован: 07 янв 2012 10:14
Сообщения: 325
С мультиком на мощных фетах то как раз и прокатит, я проверял, с маломощным питанием тонкую отвертку до красна нагревал, с мощным фет вылетел...
Полумост тоже пойдет, но он сложнее, и я его не проверял как нагреватель, не делал ;)


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Самодельный индукционный нагреватель
СообщениеДобавлено: 20 янв 2012 21:25
Не в сети
Участник
Участник
Аватара пользователя

Зарегистрирован: 20 янв 2012 17:47
Сообщения: 126
Откуда: Волгоград
Цитата:
С мультиком на мощных фетах то как раз и прокатит, я проверял

А схемку можно?
Насчёт инвертора - да, относительно сложная схема, (хотя это одна из самых простых), но я думаю, стОит того(в плане мощности).
Ещё видал на лампах схему...

_________________
Положительный человек - тот, кому на всё положить.


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Самодельный индукционный нагреватель
СообщениеДобавлено: 20 янв 2012 22:52
Не в сети
Участник
Участник
Аватара пользователя

Зарегистрирован: 07 янв 2012 10:14
Сообщения: 325

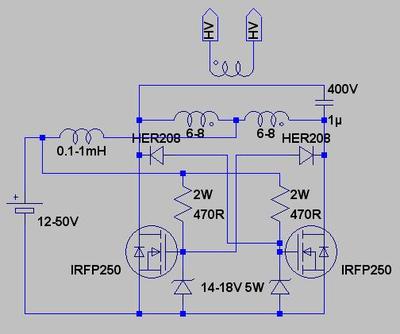

(Схема не моя, но работает) пожалуйста!!!
Вложение:
12068682005980548.jpg [ 16.37 Кб | Просмотров: 9644 ]

Вторичку не надо, наматываеш катушку 5+5 с отводом (в ней и можно нагревать), дроссель наматываеш на половинке феррита от строчника, он содержит 40вит. провода 1мм диаметром


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Самодельный индукционный нагреватель
СообщениеДобавлено: 20 янв 2012 23:24
Не в сети
Участник
Участник
Аватара пользователя

Зарегистрирован: 20 янв 2012 17:47
Сообщения: 126
Откуда: Волгоград
Спасибо, интересная схема, надо будет попробовать сделать...

_________________
Положительный человек - тот, кому на всё положить.


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Самодельный индукционный нагреватель
СообщениеДобавлено: 21 янв 2012 02:15
Не в сети
Гуру
Гуру
Аватара пользователя

Зарегистрирован: 15 окт 2011 22:39
Сообщения: 3705
Есть бытовые индукционные плитки, по габаритам и цене не сильно отличаются от обычных. Была даже как-то мысль купить такую и использовать в качестве колбонагревателя. Единственное ограничение - колба должна находиться в бане из железа.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Самодельный индукционный нагреватель
СообщениеДобавлено: 22 янв 2012 00:49
Не в сети
Участник
Участник
Аватара пользователя

Зарегистрирован: 20 янв 2012 17:47
Сообщения: 126
Откуда: Волгоград
Slavi4 писал(а):
(Схема не моя, но работает) пожалуйста!!!
Вложение:

Вторичку не надо, наматываеш катушку 5+5 с отводом (в ней и можно нагревать), дроссель наматываеш на половинке феррита от строчника, он содержит 40вит. провода 1мм диаметром

А какая частота примерно? У меня уже сделан инвертор с внешним возбуждением, неохота транзисторы в мультивибратор перепаивать, вот думаю, может просто подключить катушку как в мультике и подобрать частоту ЗГ. Но с пятью витками на пол-обмотки наверное, очень высокая частота получается?

_________________
Положительный человек - тот, кому на всё положить.


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Самодельный индукционный нагреватель
СообщениеДобавлено: 22 янв 2012 11:30
Не в сети
Участник
Участник
Аватара пользователя

Зарегистрирован: 07 янв 2012 10:14
Сообщения: 325
Hydrogenium писал(а):
А какая частота примерно? У меня уже сделан инвертор с внешним возбуждением, неохота транзисторы в мультивибратор перепаивать, вот думаю, может просто подключить катушку как в мультике и подобрать частоту ЗГ. Но с пятью витками на пол-обмотки наверное, очень высокая частота получается?

40кГц по моему было, сейчас он у меня разобран уже...


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Самодельный индукционный нагреватель
СообщениеДобавлено: 22 янв 2012 19:12
Не в сети
Начинающий
Начинающий

Зарегистрирован: 07 янв 2010 07:01
Сообщения: 57
норм. и мощность радует
http://www.icct.ru/Practicality/Papers/ ... tor-01.php
http://www.icct.ru/Practicality/Papers/ ... tor-02.php

_________________
xumich.ucoz.ru


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Самодельный индукционный нагреватель
СообщениеДобавлено: 23 янв 2012 02:04
Не в сети
Модератор
Модератор
Аватара пользователя

Зарегистрирован: 23 янв 2012 01:42
Сообщения: 2284
Откуда: Черкасская обл
ок 80-90 кгц, если обмотка будет 5 см в диаметре и 5 см длинна намотки.


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Самодельный индукционный нагреватель
СообщениеДобавлено: 24 янв 2012 01:37
Не в сети
Участник
Участник
Аватара пользователя

Зарегистрирован: 20 янв 2012 17:47
Сообщения: 126
Откуда: Волгоград
DVP писал(а):
ок 80-90 кгц, если обмотка будет 5 см в диаметре и 5 см длинна намотки.

Это для мультика? Какое будет примерно напряжение на катушке?

_________________
Положительный человек - тот, кому на всё положить.


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Самодельный индукционный нагреватель
СообщениеДобавлено: 24 янв 2012 19:27
Не в сети
Модератор
Модератор
Аватара пользователя

Зарегистрирован: 23 янв 2012 01:42
Сообщения: 2284
Откуда: Черкасская обл
Примерно в 2.8 раза больше напряжения питания, точнее в 2*1.424- минус потери . Это амплитудное значение, действующее в 2 раза больше напряжения питания. А вообще, вот ссылка, тут много схем. есть и простые.
http://www.offtop.ru/gauss2k/v7_625902_1.php


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Самодельный индукционный нагреватель
СообщениеДобавлено: 25 янв 2012 03:04
Не в сети
Участник
Участник
Аватара пользователя

Зарегистрирован: 20 янв 2012 17:47
Сообщения: 126
Откуда: Волгоград
Да не, я вот о чём: катушка обладает индуктивностью - значит, индуктивным сопротивлением. Чем больше напряжение мы подаём на катушку, тем больше будет ток (если частота неизменна), а он не должен превысить допустимого для транзисторов. Индуктивность пяти витков без сердечника очень мала, значит, и напряжение ВЧ не должно быть большим, а оно определяется напряжением питания. Фу-ух, кажись, сформулировал :)

_________________
Положительный человек - тот, кому на всё положить.


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Самодельный индукционный нагреватель
СообщениеДобавлено: 25 янв 2012 07:49
Не в сети
Модератор
Модератор
Аватара пользователя

Зарегистрирован: 23 янв 2012 01:42
Сообщения: 2284
Откуда: Черкасская обл
Hydrogenium писал(а):
Да не, я вот о чём: катушка обладает индуктивностью - значит, индуктивным сопротивлением. Чем больше напряжение мы подаём на катушку, тем больше будет ток (если частота неизменна), а он не должен превысить допустимого для транзисторов. Индуктивность пяти витков без сердечника очень мала, значит, и напряжение ВЧ не должно быть большим, а оно определяется напряжением питания. Фу-ух, кажись, сформулировал :)

Немного не верно, контур то образован индуктивность с емкостью 1 мкф это параллельный контур, без нагрузки берет мало, т.к. обладает большим сопротивлением, (вспомним фильтр - пробку). Через контур естественно большие токи, порядка 20 А при 12 вольт питания (я просчитал), но в транзистор попадает мало, вот когда попадет образец в контур, тогда ток через транзисторы вырастет.


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Самодельный индукционный нагреватель
СообщениеДобавлено: 02 фев 2012 20:57
Не в сети
Модератор
Модератор
Аватара пользователя

Зарегистрирован: 23 янв 2012 01:42
Сообщения: 2284
Откуда: Черкасская обл
Вчера испытывал свою схему, 1600 ватт получил на образце, сейчас подтягиваю хвосты и сажаю в корпус ,. Вот схема силового модуля. Вместо полевиков транзисторы IRGP50B60PD, соотв и диодов, параллельно транзистора нет, они уже вмонтированы в транзистор. Такой инвертор дает 3 квт мощности. У меня частота 47650 гц.

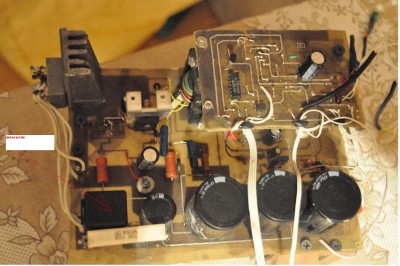

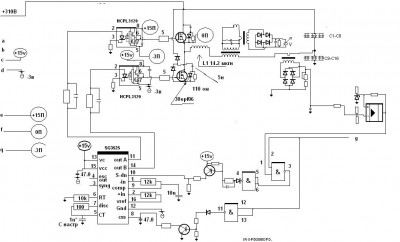

Вот, на 3 фото блок питания с блоком защиты (в схеме нет) и силовой блок (2 фото), что на схеме. И схема силового блока. 1 фото
Если есть желающие повторить, то лайку пришлю. (файл *.lay)


Вложения:
s.JPG [ 74.29 Кб | Просмотров: 7957 ]
DSC_0963.jpg [ 136.42 Кб | Просмотров: 7957 ]
DSC_096_1.jpg [ 200.28 Кб | Просмотров: 7957 ]
Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Самодельный индукционный нагреватель
СообщениеДобавлено: 02 фев 2012 21:28
Не в сети
Участник
Участник
Аватара пользователя

Зарегистрирован: 20 янв 2012 17:47
Сообщения: 126
Откуда: Волгоград
SG3525 - это не аналог К1156ЕУ2Р?

_________________
Положительный человек - тот, кому на всё положить.


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Самодельный индукционный нагреватель
СообщениеДобавлено: 02 фев 2012 21:51
Не в сети
Модератор
Модератор
Аватара пользователя

Зарегистрирован: 23 янв 2012 01:42
Сообщения: 2284
Откуда: Черкасская обл
Hydrogenium писал(а):
SG3525 - это не аналог К1156ЕУ2Р?

Нет, К1156ЕУ2Р это, аналог UC3825, более мощная микросхема, выходной драйвер на 2 А, а у SG3525 всего 250 ма, и по частоте выше, чем у SG3525 , а стоимость в 5-10 раз больше. По функциональности оч. близки, цоколевка не сходится.
У SG3525 есть полный аналог KA3525, так же импортного производства, иногда пишут аналог .К1156ЕУ2Р, аналог SG3525 но совершенно другая цоколевка . Изменив цоколевку можно и эту микросхему К1156ЕУ2Р использовать, все равно надо ставить оптодрайвера, а вход у них 15-17ма потянут обе с запасом.
