Думаю многим будет интересно, как выглядеть современные химические (околохимические) производства. Ведь это одно из возможных мест работы будущего химика, другой вопрос, что не всегда на них легко попасть.Возможно, кто-то работает на предприятиях хим. отрасли. Если Владимир не будет против, то я опубликую несколько тематических фоторепортажей.

Московский нефтеперерабатывающий завод. Часть 1. Автор: Чистопрудов Дмитрий

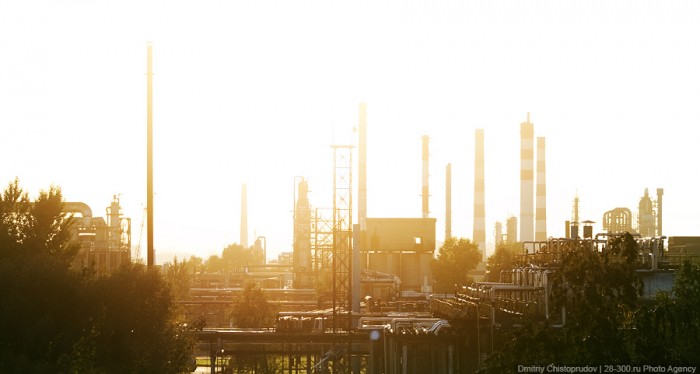

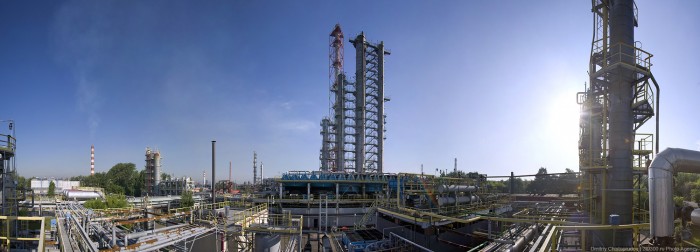

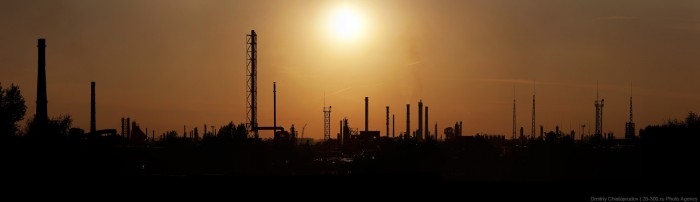

Первая часть экскурсии по территории Московского нефтеперерабатывающего завода — одного из ведущих предприятий отечественной нефтеперерабатывающей отрасли и крупнейшего поставщика нефтепродуктов на рынок столичного региона. Завод занимает ведущие позиции в производстве высокооктановых бензинов и экологически чистых дизельных топлив, а также входит в пятерку лучших предприятий по загрузке мощностей на глубокую переработку нефти.

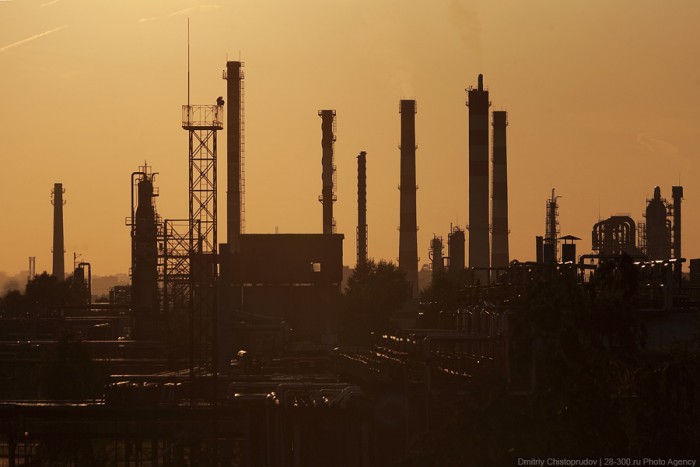

1. В середине 30-х годов ХХ века правительство страны приняло решение построить под Москвой нефтеперерабатывающий завод для снабжения столицы и области моторным топливом и битумом.

2.

3. Производственный комплекс завода включает 23 технологические установки и выпускает бензины марок АИ-80; АИ-92; АИ-95, дизельное топливо, топливо для реактивных двигателей, битумы, серу, различные полимеры и так далее.

4.

5.

6.

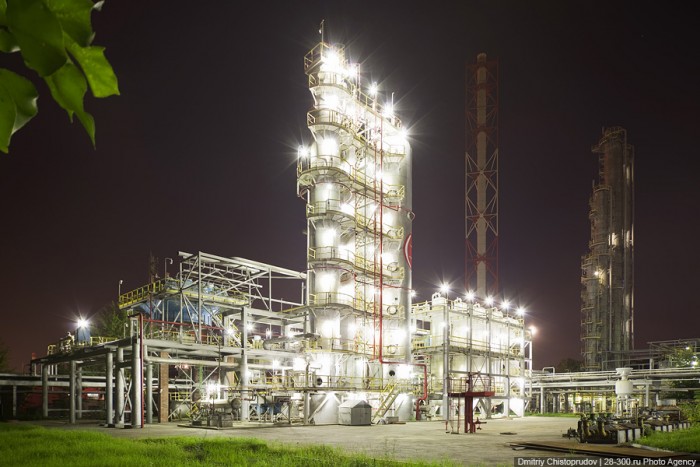

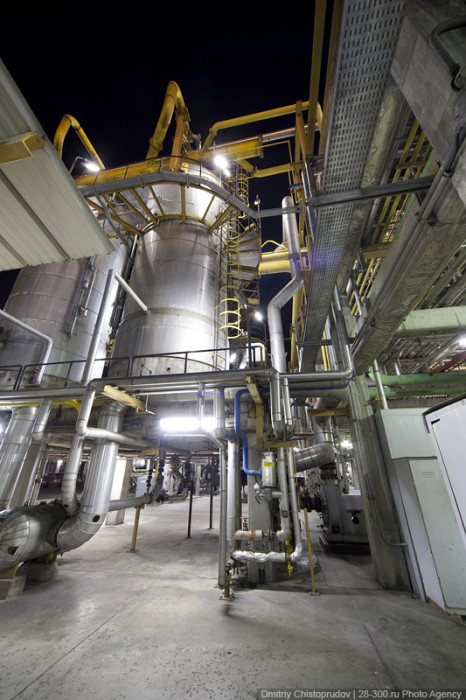

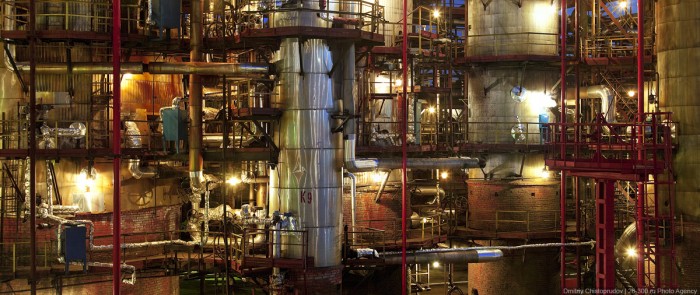

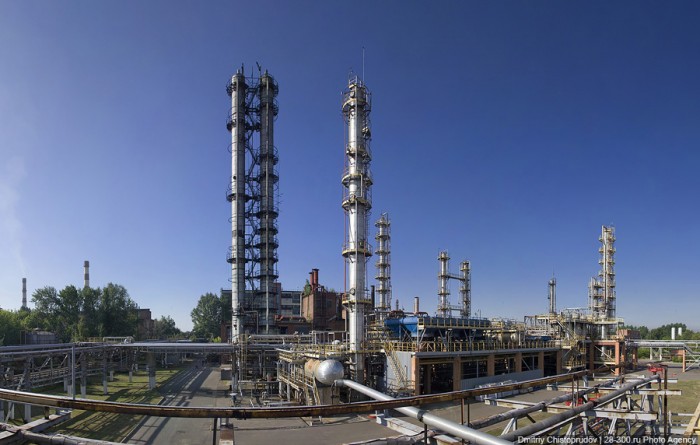

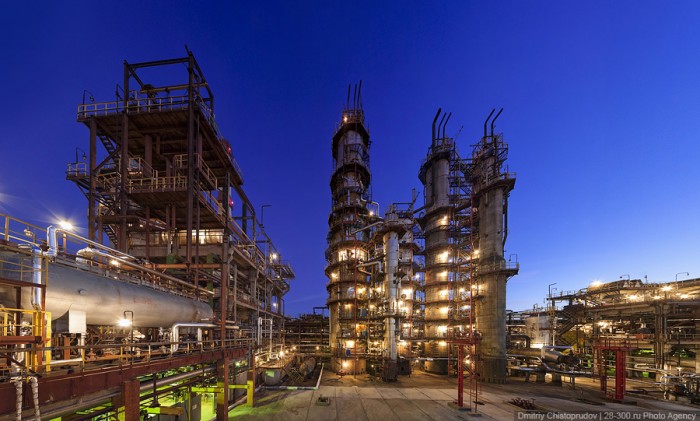

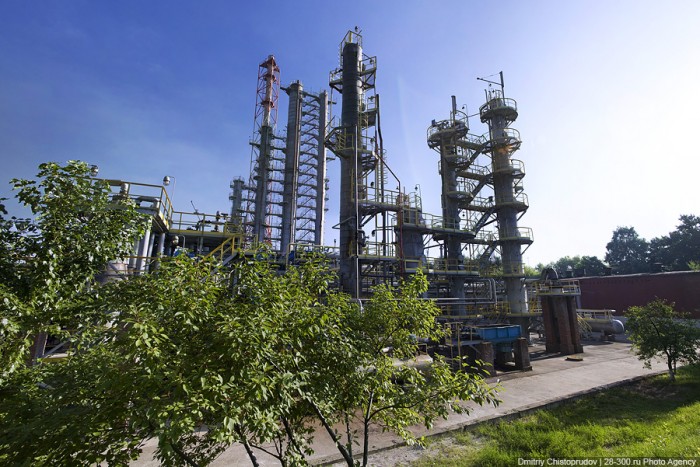

7. Установка первичной переработки нефти «ЭЛОУ-АВТ-6». Она производит атмосферно-ваккумную перегонку сырой нефти и предназначена для разделения нефти на составные части по их температурам кипения в целях получения товарных нефтепродуктов или их компонентов.

8. При атмосферной перегонке нефть нагревается до температуры 360-370 °С, при которой отгоняются выкипающие фракции, а в остатке остаётся мазут. Из нефтяных фракций получаются различные виды топлив (бензины, топлива для реактивных и дизельных двигателей), сырьё для нефтехимического синтеза (бензол, этилбензол, ксилолы, этилен, пропилен, бутадиен), растворители и другое.

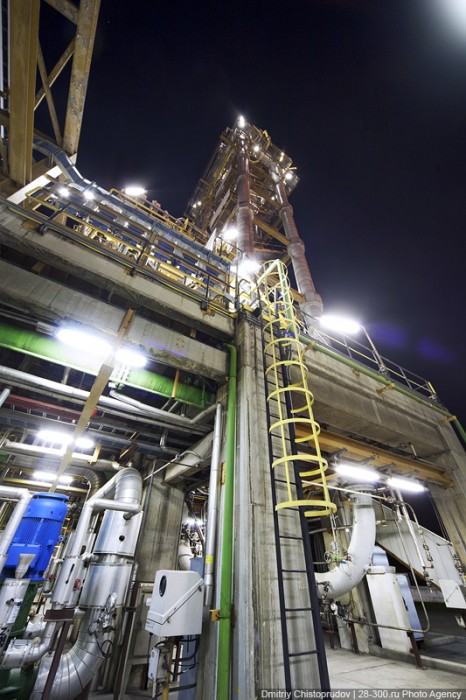

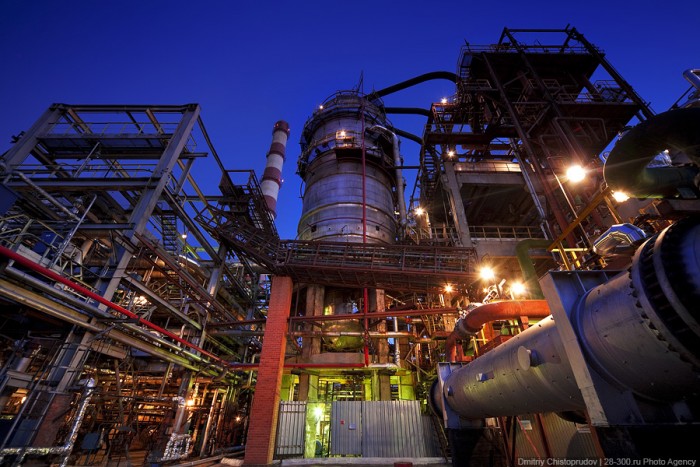

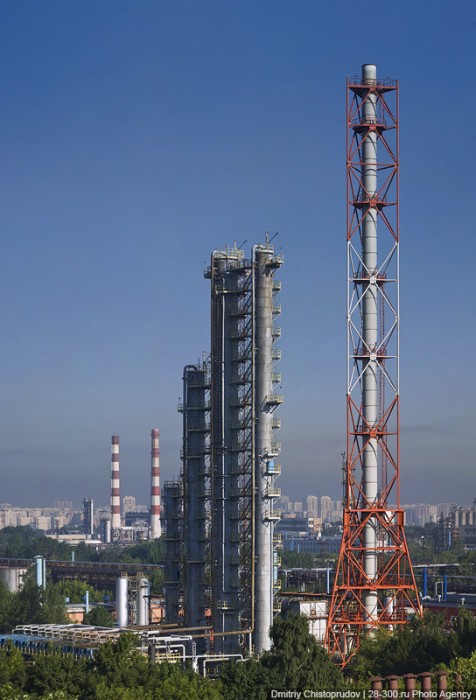

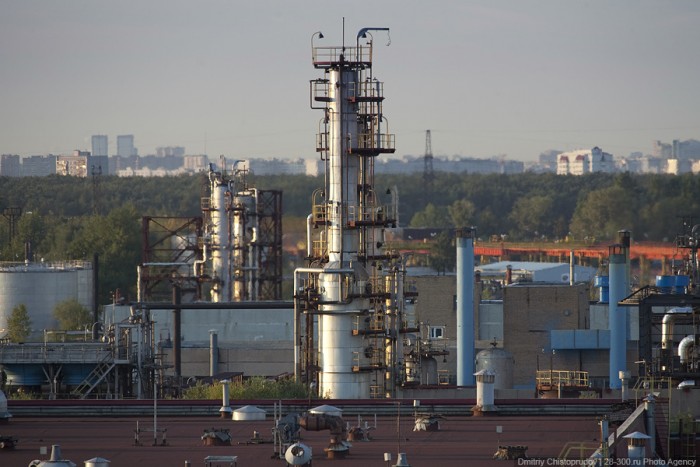

9. Вакуумная колонна — сердце установки. Дальнейшая перегонка мазута проводится под вакуумом. Полученный материал используется в качестве сырья для получения масел, парафина, битумов, для крекинга или может быть использован в качестве жидкого котельного топлива. Остаток (концентрат, гудрон) после окисления может быть использован в качестве дорожного и строительного битума или в качестве компонента котельного топлива.

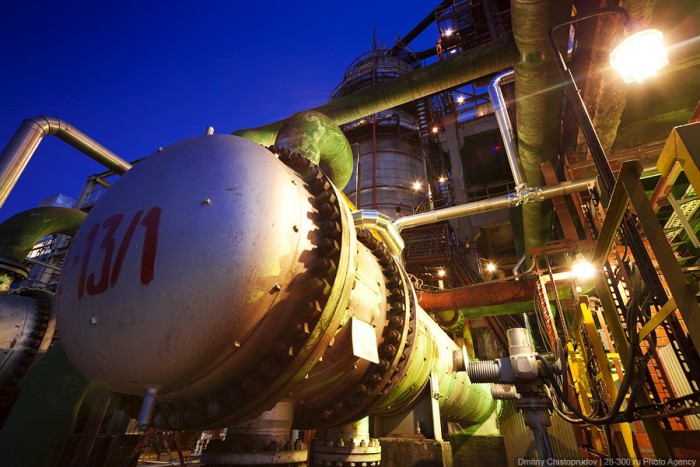

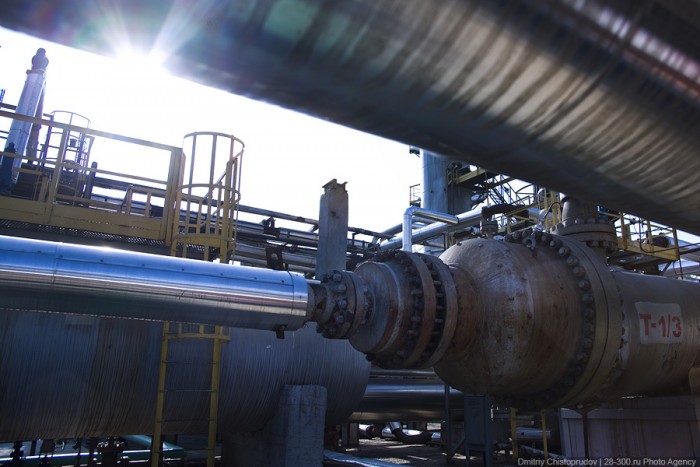

10. Цилиндрические теплообменники.

11.Большинство процессов переработки нефти происходит при высоких температурах, и теплообменники служат для нагрева и охлаждения продукта.

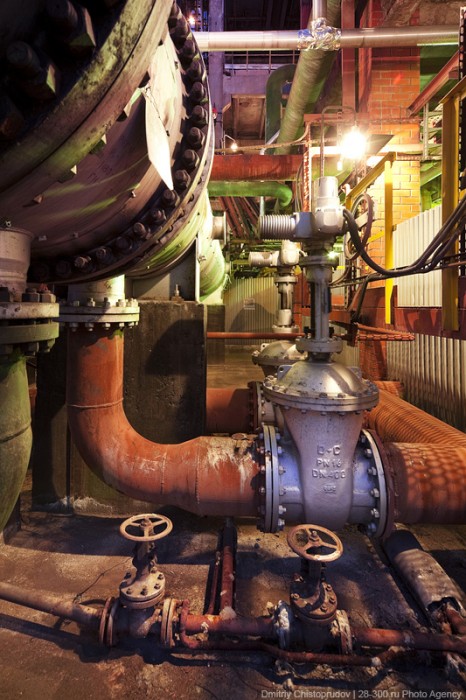

12. Задвижки.

13.

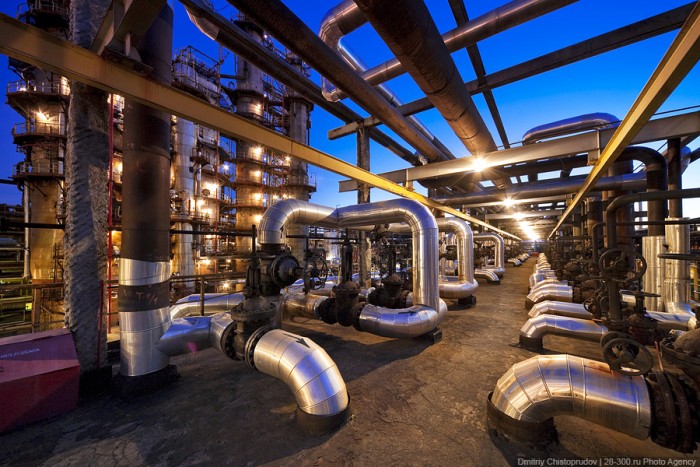

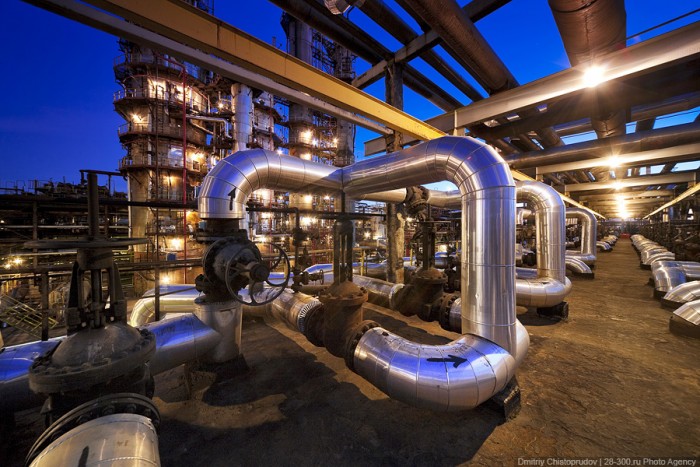

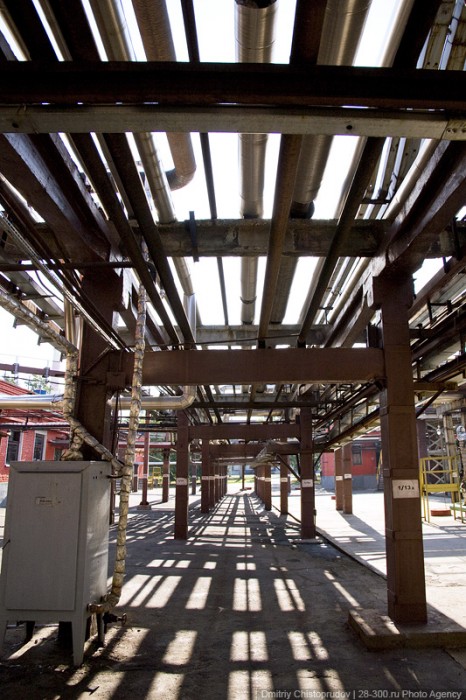

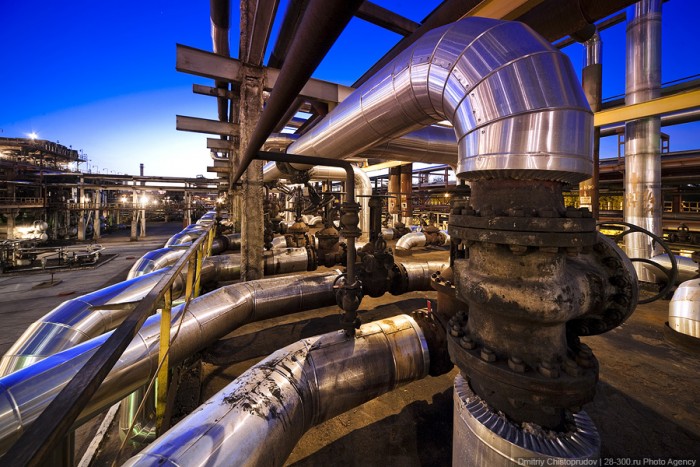

14. Различные продуктопроводы, ведущие к теплообменникам.

15.

16. Производительность такой установки — 6 миллионов тонн нефти в год.

17.

18.

19. Значительный рост потребления нефтепродуктов и всё более жёсткие требования к их качеству вызвали необходимость в так называемой вторичной переработке нефти.

20.

21. В результате вторичной переработки из нефти получают исходные вещества для производства важнейших продуктов: синтетических каучуков и волокон, пластических масс, поверхностно-активных веществ, моющих средств, пластификаторов, присадок, красителей и многих других.

22. Установка каталитического крекинга Г-43-107. Каталитический крекинг — один из важнейших процессов, обеспечивающих глубокую переработку нефти с целью получения высокооктанового бензина.

23.

24. Комбинированная установка по производству МТБЭ (метил трет-бутилового эфира).

25. Комбинированная установка ТАМЭ (Трет амил-этиловый эфир).

26. Работа МТБЭ и ТАМЭ позволяет заводу производить высокооктановые автомобильные бензины в рамках разработанной Правительством Москвы программы по снижению вредного влияния автотранспорта на экологическую обстановку в Москве.

27.

28.

29.

30.

31. Неподготовленному человеку невозможно разобраться в сложной системе труб, компрессоров и задвижек.

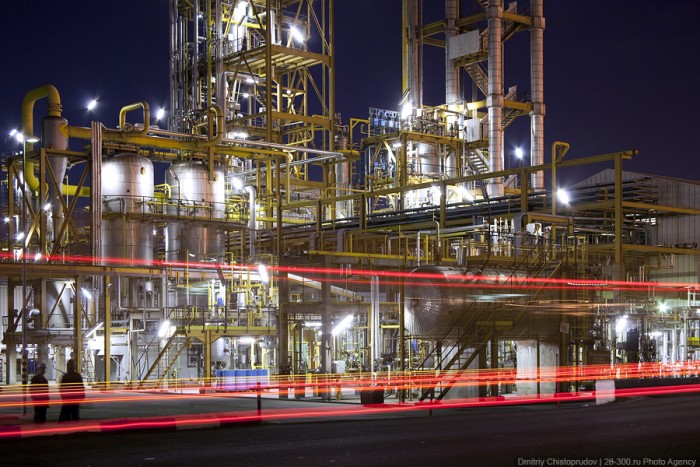

32.

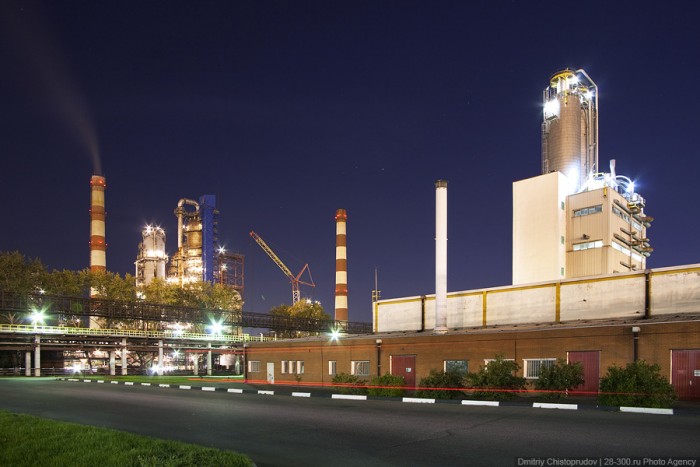

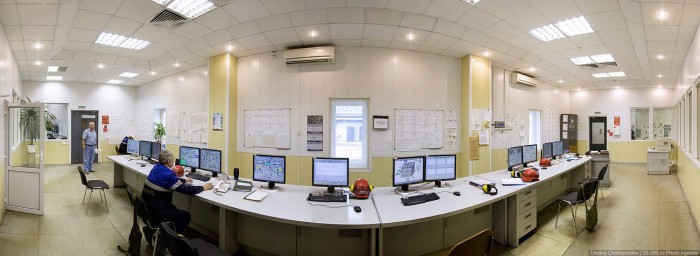

33. Один из пунктов управления и контроля за работой установок по переработке нефти.

34. Установка каталитического риформинга Л-35-11/300. С ее помощью производят товарные неэтилированные бензины АИ-92эк и АИ-95эк с улучшенными экологическими свойствами, отвечающих европейским нормам на выбросы Евро-3.

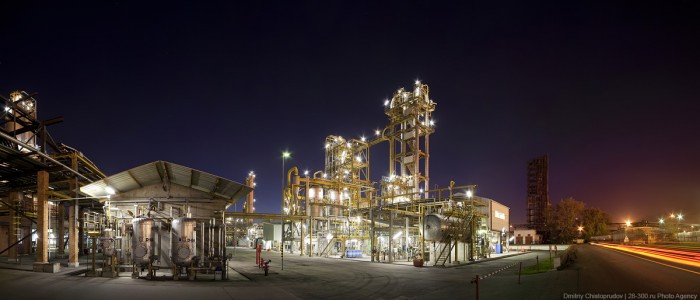

35. Эта же установка ночью.

36. По распоряжению правительства Москвы в 1993 году началось строительство первого в России комплекса производства полипропилена мощностью 100 тысяч тонн в год.

37.

38. Технологический процесс получения гранулированного полипропилена является процессом замкнутого цикла по безотходной технологии и на всех стадиях полностью автоматизирован.

39.

40.

41. Полипропилен предназначен для производства литьевых, экструзионных, выдувных изделий: труб, фитингов, листов, лент, пленок, упаковочных и нетканых материалов, волокон, мононити, пленочных нитей и других изделий технического, бытового и медицинского назначения.

42.

43. Слева — установка каталитического крекинга Г-43-107, а справа — грануляции полипропилена.

44. Сегодня в восемь вечера мы покажем вторую часть экскурсии по МНПЗ в которой расскажем про: хранение нефтяных продуктов, факел нефтезавода, автомобильный и железнодорожный терминалы по отгрузке автобензинов, установку по производству битумов и другое.

Когда-то сам работал на черкасском химволокне, которое производило вискозную нитку (а раньше и целлофан).
К сожалению, тогда не было фотоаппарата, а снимать было что: чего, например, стоили две емкости (по 20 м3 каждая) с сероуглеродом, трубопроводы со смотровыми стеклами, по которым тек сероуглерод, установка обезвоздушивания вискозы и еще много всего.
В 2004 г завод полностью закрылся.

Московский нефтеперерабатывающий завод. Часть 2.
Вторая часть экскурсии по территории Московского нефтеперерабатывающего завода.



1. На территории МНПЗ часто встречаются установки с газгольдерами — стационарными стальными сооружениями для приёма, хранения и выдачи газов в распределительные газопроводы или установки по их переработке.


2.


3. Уровнемер, который показывает заполнение емкости газгольдера.


4. Резервуарный парк.



5. Он является неотъемлемойй частью общезаводского хозяйства и служит для накопления различных компонентов, поступающих с установок, а также для хранения сырья.


6. Фрагмент старого резервуара, который находится на ремонте.


7. Товарные и сырьевые парки оснащены резервуарами объемом 10, 20 и 50 тысяч кубических метров.


8.


9. Факел нефтезавода.


10. На любом нефтеперерабатывающем или нефтедобывающем предприятии имеется факел для сжигания газа. Это — как дыхание завода. Многих жителей угнетал вид факела, поэтому было принято решение спрятать огонь. Теперь огонь горит внизу, а из трубы идет дым, принципиально ничего не поменялось, но жители довольны.


11. Компрессорная станция МНПЗ.


12. Станция служит для сжатия воздуха и газов.


13. Водородный компрессор.


14. Задвижки.


15.


16. Автоматизированный автомобильный терминал — наливная станция для отгрузки автобензинов. Здесь автоцистерны заполняют готовой продукцией и развозят ее по бензоколонкам.


17. Колонки управления наливом. У водителя есть специальная карточка, перед заправкой он ее прикладывает к терминалу и начинается загрузка топлива.


18. Обычно в цистерне бензовоза 2 или 3 отсека, во-первых, удобно перевозить несколько видов топлива, во-вторых, для дополнительной безопасности в случаи аварии.


19. Операторы.


20. Установка по производству битумов.


21. Вид на установку ночью. Битумное производство предназначено для получения дорожных и строительных битумов.

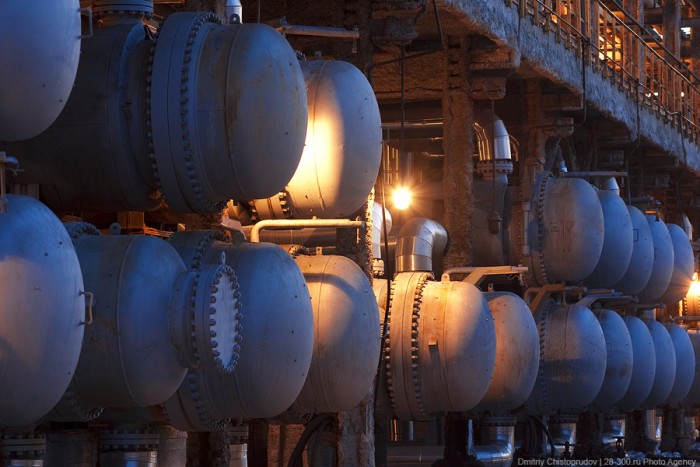

22. Стройные ряды теплообменников.


23. В состав производства входит эстакада для налива битумов в автоцистерны...


24.


25.


26. ... и эстакада для загрузки битумов в железнодорожные бункеры и цистерны.


27.


28. Напротив установки по производству битумов находится товарная станция МНПЗ, на которой производится отгрузка продукции железнодорожным транспортом.


29.


30.


31.


32.


33. Молниеотводы — обязательный элемент на всех взрывопожароопасных установках и терминалах, которые прекрасно портят кадры.


34.


35. Загруженный состав.


36. Вокруг всех установок установлены колонны с гидрантами, и в случае пожара под высоким давлением в них подается вода или пена.


37. Непосредственно сами установки оборудованы автоматической системой пожаротушения. По красным каналам вода подается на все уровни.


38. Также на территории МНПЗ существует собственный парк пожарной техники для оперативного реагирования.
Несмотря на все меры предосторожности, на заводе случаются ЧП, ниже список последних, информацию о ЧП в Советское время найти не удалось.
18 августа 2000 года на территории Московского нефтеперерабатывающего завода произошел пожар пятой категории сложности. Загорелись три цистерны с соляркой и две с мазутом. Площадь пожара составила 400 кв. метров. Жертв и пострадавших не было.
4 января 2002 года на Московском нефтеперерабатывающем заводе на одной из установок вспыхнул пожар. Ему был присвоен самый высокий пятый номер сложности. В результате пожара пострадали 4 человека.
25 мая 2005 года в результате энергоаварии на подстанции Чагино на Московском нефтеперерабатывающем заводе произошел выброс большого количества токсичных веществ.
21 апреля 2006 года на территории МНПЗ в одном из контейнеров произошло возгорание мазута. Пострадавших не было.
13 июля 2008 года из-за отключения электроэнергии на МНПЗ произошел аварийный сброс газа.



39. Панорама Московского нефтеперерабатывающего завода с крыши пожарной части.
Еще о безопасности: по всему периметру стоят камеры. Хотя видимой охраны почти не заметно, стоит остановиться и начать снимать, сразу подходят люди и проверяют разрешения и документы. Также очень строго с соблюдением техники безопасности, стоит появиться без каски, можно лишиться премии, а если закурить на территории — лишиться работы.


40. Ночной вид.




Больше спасибо работникам МНПЗ за организацию и проведение данной съемки!
Все фотографии, представленные в этом репортаже, принадлежат фотоагентству «28-300».

Где-то на форуме была тема про очистку воды, вот репортаж как раз в тему .

Очистительный Завод в Канаде (Монреаль) Автор: http://the-reverse.livejournal.com/193211.html



Писать про завод и процессы внутри, не являясь ни его работников, ни химиком или инженером, довольно сложно, но я все же попробую.
Первое что произвело впечатление – размеры. На быстрый беглый осмотр всего завода у нас ушло больше 6 часов.

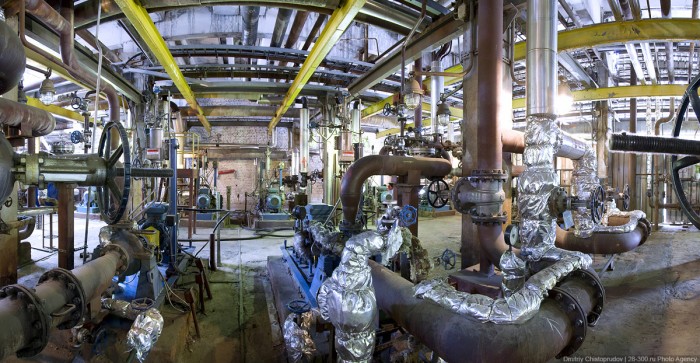

Мы начали со здания под названием «Насосная станция». Туда стекаются все отходы и дальше уже оттуда они идут на очистку.
На поверхности станция высотой всего этажа 2-3, но зато под землю она уходит уровней на 8-9.




Конечно же, на станции куча разного оборудования, о предназначении которого я не имею ни малейшего понятия.


Но выглядит оно впечатляюще.






Хотя о чем-то я всё же теперь знаю.
Это компрессоры. Они, по идеи, создают давление в трубах чтобы отходы шли дальше.


Насосы. Всего на станции таких 17 штук.




Электродвигатели для насосов. Их 4 штуки и стоимость каждого около 1млн долларов.


Помимо основной функции, станция так же и питает себя. Внутри труб стоят турбины, которые генерируют электричество.
Электрогенератор.


Дизельные генераторы к ним.




Бывает так, что станция не использует полностью созданное ей количество энергии и тогда приходится его уничтожать.
В начале, руководство пыталось договорится с местным монополистами на энергию - Hydro Qubec, но потом поняло что проще просто уничтожать.


На станции, естественно, так же берут пробу воды и производят всякие научные эксперименты.
Шкаф лаборатория.


Автоматический отбор проб - определение химических загрязнителей,




Другая вещь которая очень сильно удивила меня на станции - это количество народу.
Для нормальной работы всего завода нужно всего лишь 12 человек в смену. Остальное - вспомогательный персонал.


А вот план станции.


Ну и самое сладкое напоследок - большая панорама места, куда приходит вода.
Таких "цистерн" на заводе всего 4 штуки и только 1 раз была опасность их переполнения. Вовремя сильнейшего ливня вода заполнила эти емкости на 75%. Как сказали на станции, ещё чуть-чуть и была бы объявлена эвакуация.

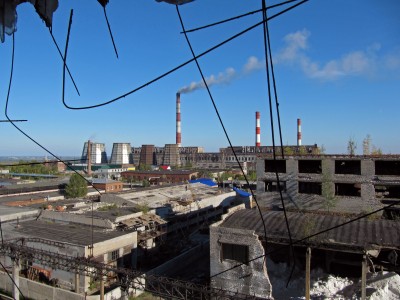

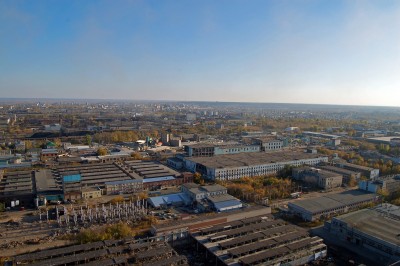

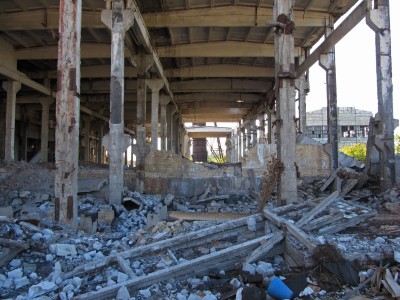

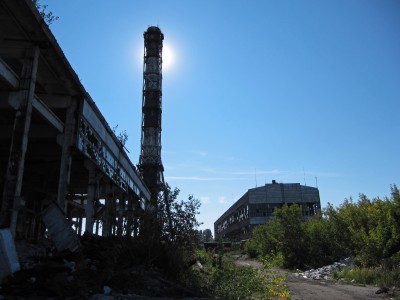

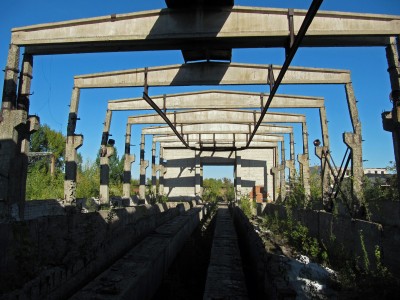

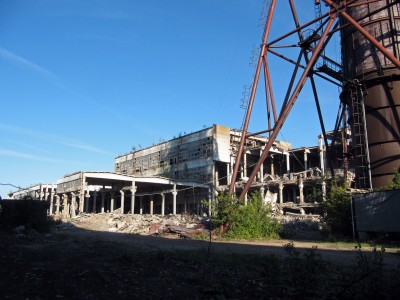

По приезду в Барнаул, узнал что обанкрочен и развален один из промышленных гигантов Алтайского края - Комбинат химических волокон им. Юшкиной. Я сразу туда и ... опечалился. Разброд и шатание всюду. Эхо запустения. Когда-то самое крупное промышленное предприятие за Уралом по изготовлению синтетического волокна теперь мертво и на его трупе копошиться рой червей-коммерсантов. Станки, металлопрокат, кирпич, технику, стекло, не сбытую ранее продукцию, химреактивы в общем всё что можно сгребают, демонтирую и продают. Завод пустеет на глазах и от этого становится страшно.
Известно, что накануне развала группа рабочих составила петицию и план мер для сохранения предприятия. С ней они отправились к губернатору Алтайского края Карлину А.Б.. Пришли в приемную, настойчиво требовали у секретаря встречи с ним, но итог один - встречи не произошло и завод сгинул при том условии, что спрос на подобную продукцию в стране и за рубежом есть.
Недавно по телику прошла забавная новость. Состоялось правительственное совещание по проблемам развития Северо-Кавказского региона РФ на котором прозвучали мнения многих чиновников и местной элиты. От Республики Дагестан была озвучена заявка на строительство ... комбината химических волокон. Вот и думай теперь после этого о рациональном мироустройстве в духе инноваций. Нанобезумие.

Я в свое время работал слесарем, а потом аппаратчиком на черкасском химволокне. Предприятие производило вискозную нитку и целлофан. Примерно в 2004 г завод был полностью остановлен и почти наверняка его уже постигла эта участь. К сожалению, тогда у меня не было фотоаппарата (да и цифровых фотоаппаратов тогда почти не было).
Вид вентиляционной трубы навеял мне воспоминания:


P.S. Республика Дагестан - кормушка для раскрадания денег.

Красивые фотографии. так и охота туда попасть)

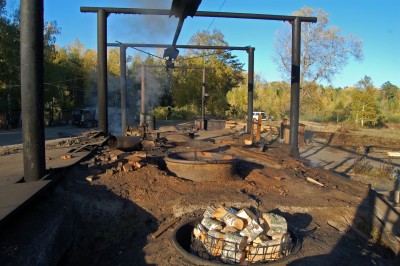

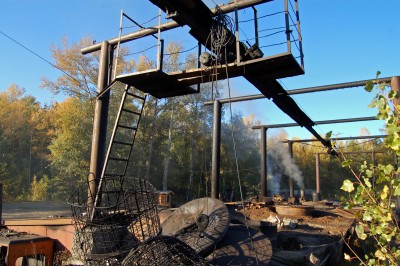

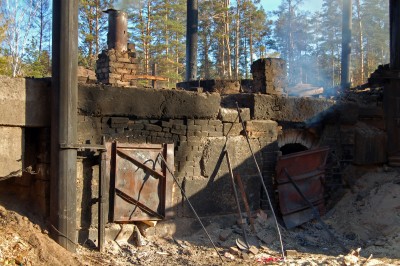

Полукустарная установка по производству древесного угля у села Бобровка под Барнаулом. Предприятие советской постройки. В настоящее время эксплуатируется на грани окончательного износа основных фондов производства. Объём разовой загрузки березовыми дровами составляет около 1 куб. м. Продукция пользуется низким спросом. Основной потребитель это мужики-шашлычники. Накануне съёмки данных фото на территории предприятия происходили жесткие разборки за передел собственности с использованием стрелкового оружия и ручных гранат. Есть пострадавшие.

А как же березовый деготь, его сжигают?

Судя по фотографиям, процесс происходит сам собой. Для получения дегтя нужна сухая перегонка дерева, в данном случае имеет место его горение при дефиците воздуха.

Тогда, с подобной убогой переработкой, этот заводик просто разбазаривает ценный природный ресурс. Может не стоит сокрушаться по его предсмертной агонии?

У нас традиционно были проблемы с тонким синтезом и рациональной переработкой природного сырья, но без химической промышленности не будет и большей части химии: останутся только пластмассовые модели молекул, которые демонстрируют в школе, называя это "практическая работа по химии".

Не раз слышал по СМИ «авторитетное» мнение, что нам все такое сложное с производством не нужно, т.к. тягаться с развитыми производителями мы ну ни как не сможем. Есть Китай, Германия, которые делают много всего, от ширпотреба до высокотехнологичной продукции. Нам же остается это употребить.
Остается неясным только один момент, — за какой эквивалент материальных благ выменивать чужой продукт.

Упомянутые "авторитеты" имеют прямую заинтересованность превратить нас в сырьевой придаток. В свое время я слышал, как председатель Верховної Ради Украины Ткаченко заявил, что нам не нужна химическая промышленность.

Германия как раз специализируется на высокотехнологической продукции, в частности - химической. Даже во времена "развитого социализма" продукция немецкой химической промышленности (а также немецкая химическая посуда) у нас высоко ценились.

Ну а Китай - страна рабов, в которой собраны энергоемкие, громоздкие и вредные для здоровья производства. Их "экономический рост" обязан исключительно дешевой и безропотной рабочей силе.

Просто кто-то сильно хочет вступить в ВТО ведь тогда можно будет воровать в еще больших масштабах. А для этого нужно уничтожить свою промышленность и сельское хозяйство, чтобы весь рынок отдать на откуп иностранцам. Де факто мы уже давно в ВТО, де юре вот-вот вступим.

Не стоит верить пропаганде - это классическое воровство. Иностранцами пугают, чтобы прикрыть свои преступления. Все разговоры про ВТО - попытка отвлечь внимание от вот таких руин (см. фотографии на предыдущей странице).

В ВТО были страны начиная от социалистической Польши (Польская Народная Республика) и коммунистического Китая, заканчивая США. В Польше и США жили (и живут) гораздо лучше нас, в Китае - гораздо хуже.

С дегтем связана целая история. Прихожу на эту фабрику, ищу хозяина чтобы получить разрешение на съёмку. Смотрю он стоит возле небольшого озера с угольно-черной жижей. Подхожу. Кто такой? Что хотел? - спрашивает он у меня. В общем разговорились. Я ему говорю ты почему дёготь-то на пол льёшь, ведь деньги теряешь. Задумался тогда начальник, почесал свою репу.
В следующий раз (через 2 недели) приезжаю туда же с друзьями чтобы показать им производство. Прежнее озеро засыпано песком начисто, а рядом с отгонной трубой сидит работяга и фасует драгоценный продукт по пластиковым пятилитровым бутылкам. Бизнес по русски...
Мой рецепт прост - всех бить палкой.

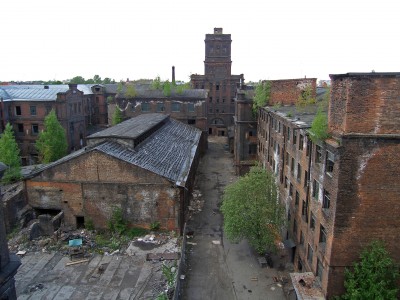

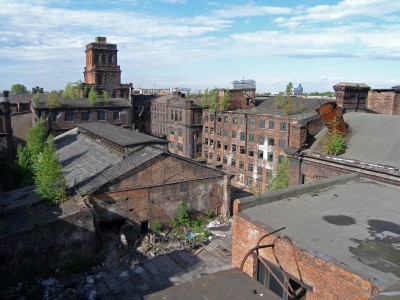

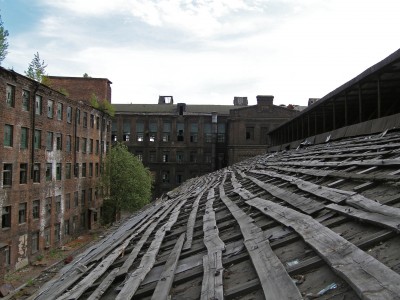

Красный Треугольник — одно из старейших промышленных предприятий Санкт-Петербурга.
Федеральная служба налоговой полиции в 2000-ом году наложила арест на активы предприятия. В мае 2001-го года в отношении ОАО «Красный треугольник» было возбуждено уголовное дело по факту банкротства. А в июле того же года было введено конкурсное управление предприятием при долге 260 млн. рублей. В мае 2002-го решением арбитражного суда «Красный треугольник» признан банкротом. Конкурсное производство «Красного треугольника» завершилось в 2005-ом году.

http://www.lzro.ru/history.html - Товарищество российско-американской резиновой мануфактуры.
http://www.lzro.ru/fa.html - Фотоальбом 1910 года.
http://karta-spb.livejournal.com/360477.html - Красный Треугольник. Часть I, снаружи. Фото.
http://karta-spb.livejournal.com/360962.html - Красный Треугольник. Часть II, изнутри. Фото.
http://karta-spb.livejournal.com/362097.html - Красный Треугольник. Часть III: ещё изнутри. Фото.
http://karta-spb.livejournal.com/296261.html - Остатки оборудования на Красном Треугольнике. Фото.

Завод лимонной кислоты. Перемещение емкости к новому месту хранения.
http://www.youtube.com/watch?v=2leEGW7AwI0

Учебные фильмы о химической промышленности
(на английском языке)

Производство алюминия (Aluminium extraction)
http://media.rsc.org/alchemy/videos/ae.mpg

Аммиак (Ammonia)
http://media.rsc.org/alchemy/videos/am.mpg

Химикаты из соли (Chemicals from salt)
http://media.rsc.org/alchemy/videos/cs.mpg

Комбинаторная химия (Combinatorial chemistry)
http://media.rsc.org/alchemy/videos/cb.mpg

Вычислительная химия (Computational chemistry)
http://media.rsc.org/alchemy/videos/cp.mpg

Производство меди (Copper refining)
http://media.rsc.org/alchemy/videos/cr.mpg

Газы из воздуха (Gases from the air)
http://media.rsc.org/alchemy/videos/ga.mpg

Железо и сталь (Iron and steel)
http://media.rsc.org/alchemy/videos/is.mpg

Создание лекарств (Making medicines)
http://media.rsc.org/alchemy/videos/mm.mpg

Азотная кислота (Nitric acid)
http://media.rsc.org/alchemy/videos/na.mpg

Нейлон (Nylon)
http://media.rsc.org/alchemy/videos/ny.mpg

Переработка нефти (Oil refining)
http://media.rsc.org/alchemy/videos/or.mpg

Полиэтилен (Polythene)
http://media.rsc.org/alchemy/videos/po.mpg

Натрий (Sodium)
http://media.rsc.org/alchemy/videos/so.mpg

Серная кислота (Sulfuric acid)
http://media.rsc.org/alchemy/videos/sa.mpg
