 Заголовок сообщения: Re: Микроскопы и микроскопия.
СообщениеДобавлено: 26 окт 2013 05:35
Не в сети
Гуру
Гуру
Аватара пользователя

Зарегистрирован: 26 янв 2012 22:34
Сообщения: 1169
Откуда: Кишинёв, Молдова
Эти пластинки вставлялись в ТУБУС? О_о А как?

_________________
Сыплется с неба пепел взрывов,
Ночь за окном темна.
Вот и пришла моя погибель -
Ядерная война!


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Микроскопы и микроскопия.
СообщениеДобавлено: 26 окт 2013 17:46
Не в сети
Участник
Участник

Зарегистрирован: 01 апр 2010 15:07
Сообщения: 205
Откуда: Москва
Dorif писал(а):
Эти пластинки вставлялись в ТУБУС? О_о А как?


это клинья от микроскопа серии полам, насчет других микроскопов ЛОМО, сказать не могу.


Промежуточный тубус

Промежуточный тубус представлен на рисунке 4.png. Проекционная система тубуса строит изображение объекта в передней фокальной плоскости окуляров с увеличением 1,25. Между оптическими элементами проекционной системы (в параллельном ходе лучей) расположены светоделительная пластина, анализатор и линза Бертрана. Анализатор вводится в ход лучей, когда рукоятка 5 (рисунок 4) вдвинута в корпус и выключается в положении рукоятки, выдвинутой до отказа. Вращение анализатора осуществляется поворотом кольца 4. Отсчет углов поворота в пределах 0-90° осуществляется по шкале кольца с ценой деления 2° и нониусу 2 с ценой деления 0,1°. Паз 3, расположенный под углом 45° к направлениям колебаний поляризованного света, служит для установки компенсационных устройств в оправах. Ширина и высота паза соответствует международному стандарту DIN. Вращением кольца 7 вводится и выводится из хода лучей линза Бертрана, предназначенная для наблюдения выходного зрачка объектива и изображений апертурных диафрагм осветителей. При фиксации кольца в положении «В» линза Бертрана включается в ход лучей, в положении кольца «0» линза выключается. Фокусировочное перемещение линзы Бертрана вдоль оси тубуса осуществляется вращением диска 6 (меньшего диаметра с рифлением), расположенного под кольцом 7. ля центрирования наблюдаемого изображения выходного зрачка линза Бертрана перемещается в плоскости, перпендикулярной к оси тубуса, с помощью двух винтов 13 (рисунок 2). С вето делительная пластина, установленная под углом 45°, предназначена для освещения объектов сверху через объектив от осветителя отраженного света 5 (рисунок 1). Корпус осветителя жестко закреплен на корпусе промежуточного тубуса. Промежуточный тубус с осветителем устанавливается в гнездо штатива и закрепляется винтом 14. Для транспортирования в гнездо промежуточного тубуса сверху устанавливается крышка и фиксируется винтом 3.


Вложения:

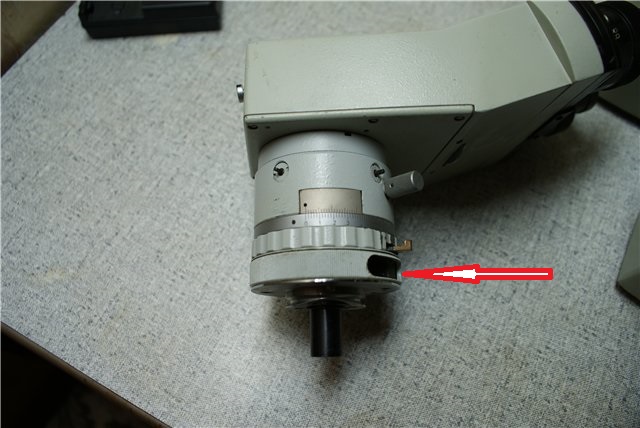

Комментарий к файлу: Бинокулярная насадка с промежуточным тубусом
2f132a4815b5.jpg [ 81.78 Кб | Просмотров: 7315 ]

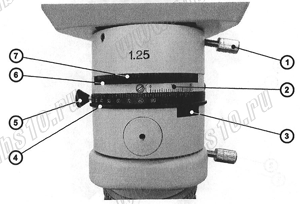

Комментарий к файлу: 1 - винт, 2 - нониус, 3 - паз, 4- кольцо вращения анализатора, 5 - рукоятка включения анализатора, 6 - диск фокусировки линзы Бертрана, 7-кольцо включения линзы Бертрана.
4.png [ 58.71 Кб | Просмотров: 7315 ]

_________________
http://www.microscopist.info/
Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Микроскопы и микроскопия.
СообщениеДобавлено: 26 окт 2013 23:02
Не в сети
Гуру
Гуру
Аватара пользователя

Зарегистрирован: 26 янв 2012 22:34
Сообщения: 1169
Откуда: Кишинёв, Молдова
Тубус этот, если найду, можно будет на место биоламовского поставить? Я уже не удивлюсь ничему, что найду, наверное.

_________________
Сыплется с неба пепел взрывов,
Ночь за окном темна.
Вот и пришла моя погибель -
Ядерная война!


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Микроскопы и микроскопия.
СообщениеДобавлено: 27 окт 2013 10:37
Не в сети
Гуру
Гуру
Аватара пользователя

Зарегистрирован: 26 янв 2012 22:34
Сообщения: 1169
Откуда: Кишинёв, Молдова
А можно засохшее иммерсионное масло с объектива гексаном удалять? А то маслянно-иммерсионный в масле попался и та часть, что там подпружиднена присохла и не двигается. Заранее спасибо.

_________________
Сыплется с неба пепел взрывов,
Ночь за окном темна.
Вот и пришла моя погибель -
Ядерная война!


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Микроскопы и микроскопия.
СообщениеДобавлено: 27 окт 2013 12:10
Не в сети
Участник
Участник

Зарегистрирован: 01 апр 2010 15:07
Сообщения: 205
Откуда: Москва
Dorif писал(а):
А можно засохшее иммерсионное масло с объектива гексаном удалять? А то маслянно-иммерсионный в масле попался и та часть, что там подпружиднена присохла и не двигается. Заранее спасибо.

на объективе нанесена надпись ЛОМО№ и 90 1,25 так вот это часть если присмотреться откручивается(кожух) попробуйте открутить, если не получится попробуйте лучше уайт-спиритом, я гексан никогда не применял, не могу сказать о последствиях.

_________________
http://www.microscopist.info/


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Микроскопы и микроскопия.
СообщениеДобавлено: 27 окт 2013 12:10
Не в сети
Участник
Участник

Зарегистрирован: 01 апр 2010 15:07
Сообщения: 205
Откуда: Москва
Dorif писал(а):
Тубус этот, если найду, можно будет на место биоламовского поставить? Я уже не удивлюсь ничему, что найду, наверное.

да должен встать там посадка одна и та же.

_________________
http://www.microscopist.info/


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Микроскопы и микроскопия.
СообщениеДобавлено: 27 окт 2013 12:50
Не в сети
Участник
Участник

Зарегистрирован: 20 янв 2013 23:20
Сообщения: 216
labx писал(а):
Dorif писал(а):
А можно засохшее иммерсионное масло с объектива гексаном удалять? А то маслянно-иммерсионный в масле попался и та часть, что там подпружиднена присохла и не двигается. Заранее спасибо.

на объективе нанесена надпись ЛОМО№ и 90 1,25 так вот это часть если присмотреться откручивается(кожух) попробуйте открутить, если не получится попробуйте лучше уайт-спиритом, я гексан никогда не применял, не могу сказать о последствиях.

В руководствах пишут, что можно петролейным эфиром. Уайт-спиритом будет лучше, он не так быстро испаряется.


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Микроскопы и микроскопия.
СообщениеДобавлено: 27 окт 2013 13:02
Не в сети
.
Аватара пользователя

Зарегистрирован: 04 ноя 2009 21:05
Сообщения: 50175
Откуда: Моя Батьківщина там, де моя лабораторія
Гексан - немного более летучий аналог петролейного эфира, уайт-спирит может дать маслянистый остаток после испарения.

_________________
Думайте!


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Микроскопы и микроскопия.
СообщениеДобавлено: 27 окт 2013 16:20
Не в сети
Гуру
Гуру
Аватара пользователя

Зарегистрирован: 26 янв 2012 22:34
Сообщения: 1169
Откуда: Кишинёв, Молдова
Лежало 2 часа в гексане, - ничего не отмылось.(

_________________
Сыплется с неба пепел взрывов,
Ночь за окном темна.
Вот и пришла моя погибель -
Ядерная война!


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Микроскопы и микроскопия.
СообщениеДобавлено: 27 окт 2013 18:27
Не в сети
Участник
Участник

Зарегистрирован: 20 янв 2013 23:20
Сообщения: 216
Dorif писал(а):
Лежало 2 часа в гексане, - ничего не отмылось.(

Я не рекомендую помещать объективы в растворитель целиком. Если натечёт с примесями между линз, а потом высохнет, всё пропало.

Если это застывшее масло находится в доступном месте, попробуйте смочить ветошь ксилолом или толуолом и потереть. Если не работает подпружинивающее устройство, можно снять кожух(с гравировками), вывинтить болт-фиксатор из корпуса объектива, открутить сверху апертурную диафрагму, которая держит пружину внутри корпуса, а затем аккуратно вытолкнуть оптическую часть объектива (гильза с набором линз из которой вы выкрутили фиксатор) и прочистить как следует все маханические детали.


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Микроскопы и микроскопия.
СообщениеДобавлено: 27 окт 2013 18:40
Не в сети
Участник
Участник

Зарегистрирован: 20 янв 2013 23:20
Сообщения: 216

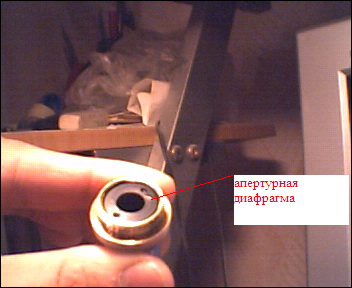

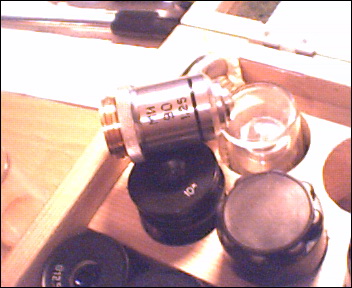

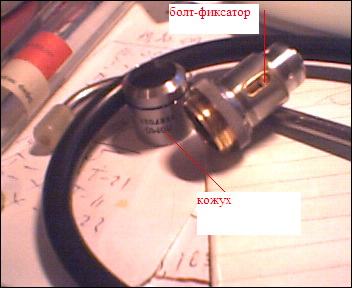

У вас такого типа объектив?
Вложение:
Image.jpg [ 43.15 Кб | Просмотров: 7265 ]


Вложения:
Image1.jpg [ 42.99 Кб | Просмотров: 7265 ]
Image2.jpg [ 39.25 Кб | Просмотров: 7265 ]
Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Микроскопы и микроскопия.
СообщениеДобавлено: 27 окт 2013 18:54
Не в сети
Участник
Участник

Зарегистрирован: 20 янв 2013 23:20
Сообщения: 216
Часто после съема всех деталей вынуть оптическую часть не получается. Причиной является загустевшая смазка между корпусом оптической части и корпусом самого объектива, кроме того, туда может попадать и иммерсионное масло.

В таком случае рекомендуется смочить зазор ксилолом или толуолом, подождать, пока пропитается, а при необходимости слегка подогреть (не выше 40 градусов), пропитывание и подогрев вместе занимает около часа.
После этого можно снова пробовать вынуть оптическую часть.


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Микроскопы и микроскопия.
СообщениеДобавлено: 27 окт 2013 19:22
Не в сети
Гуру
Гуру
Аватара пользователя

Зарегистрирован: 26 янв 2012 22:34
Сообщения: 1169
Откуда: Кишинёв, Молдова
Да, таой объектив.

Вот прикол как раз в том, что я, как ни стараюсь, - не могу свинтить кожух...

Кстати: а если я захочу на Биоламе свинтить зеркало и поставить осветитель на лампе, - как зеркало снимать? Пока сообразил только, что сначала придётся свинтить конденсор и предметный столик.

_________________
Сыплется с неба пепел взрывов,
Ночь за окном темна.
Вот и пришла моя погибель -
Ядерная война!


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Микроскопы и микроскопия.
СообщениеДобавлено: 27 окт 2013 19:28
Не в сети
Участник
Участник

Зарегистрирован: 20 янв 2013 23:20
Сообщения: 216
Зеркало достаточно потянуть на себя. Оно там просто вставлено.


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Микроскопы и микроскопия.
СообщениеДобавлено: 27 окт 2013 19:32
Не в сети
Участник
Участник

Зарегистрирован: 20 янв 2013 23:20
Сообщения: 216
Резьба кожуха находится почти у самой накатки объектива. Можно попробовать взять за накатку объектив пассатижами (обернуть объектив ветошью), вторыми пассатижами взять за кожух в районе резьбы (тоже с ветошью или бумагой) и провернуть. Если будете всё делать аккуратно, оптическая часть в любом случае уцелеет. Максимум - небольшие царапины на кожухе.


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Микроскопы и микроскопия.
СообщениеДобавлено: 27 окт 2013 19:41
Не в сети
Гуру
Гуру
Аватара пользователя

Зарегистрирован: 26 янв 2012 22:34
Сообщения: 1169
Откуда: Кишинёв, Молдова
Так. - свинтил-таки кожух. С трудом. но удалось. Но как вытолкнуть гильзу эту?

Если подпружинивание не работает, - сам объектив остаётся работоспособным?

_________________
Сыплется с неба пепел взрывов,
Ночь за окном темна.
Вот и пришла моя погибель -
Ядерная война!


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Микроскопы и микроскопия.
СообщениеДобавлено: 27 окт 2013 19:44
Не в сети
Участник
Участник

Зарегистрирован: 20 янв 2013 23:20
Сообщения: 216
Archer писал(а):
Если не работает подпружинивающее устройство, можно снять кожух(с гравировками), вывинтить болт-фиксатор из корпуса объектива, открутить сверху апертурную диафрагму, которая держит пружину внутри корпуса, а затем аккуратно вытолкнуть оптическую часть объектива (гильза с набором линз из которой вы выкрутили фиксатор) и прочистить как следует все маханические детали.

Раньше выпускали без пружинящего устройства, всё работало. И этот будет работать.
Пружинящее устройство нужно, чтоб нечаянно не раздавить препарат или чтоб не выдавить с объектива фронтальную линзу


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Микроскопы и микроскопия.
СообщениеДобавлено: 27 окт 2013 19:47
Не в сети
Участник
Участник

Зарегистрирован: 20 янв 2013 23:20
Сообщения: 216
Мне приходилось выталкивать пальцем, а когда боялся за фронтальную линзу, выталкивал корпусом от фломастера, когда давить приходится сильно.


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Микроскопы и микроскопия.
СообщениеДобавлено: 27 окт 2013 19:49
Не в сети
Участник
Участник

Зарегистрирован: 20 янв 2013 23:20
Сообщения: 216
Главное, не выдавить из гильзы стопку линз в оправах. Поэтому лучше вначале толкнуть отвёрткой, а лучше, подходящего диаметра трубкой саму гильзу, а не давить на оправу фронтальной линзы.

Правда, наверное легче смять оправу фронтальной линзы, чем выдавить их, ведь с другой стороны ввинчен фиксатор.


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Микроскопы и микроскопия.
СообщениеДобавлено: 27 окт 2013 20:28
Не в сети
Гуру
Гуру
Аватара пользователя

Зарегистрирован: 26 янв 2012 22:34
Сообщения: 1169
Откуда: Кишинёв, Молдова
Ага. не увидел про фиксатор. Но как ж его вывинтить аккуратно так... Ладно, - соображу.)

_________________
Сыплется с неба пепел взрывов,
Ночь за окном темна.
Вот и пришла моя погибель -
Ядерная война!
