Готовый водоструйный насос можно купить в магазине автозапчастей. В последних моделях УАЗ для перекачивания
бензина из запасного бака такой используется. Называется струйный насос. Пару недель назад такой купил за 90 рублей.
Купил аэратор на кран (30 р.), выкинул сеточку. Вставил в него латунный штуцер 1/2 дюйма (40 р.) с переходом на ерш 10 мм.
Штуцер придется немного проточить. Можно зажать в дрель и снять лишнее напильником. Вставлять в аэратор надо так,
чтобы до резьбы остался зазор для резиновой прокладки которая будет опираться на торец штуцера.
Запаял это все медным припоем (можно обычным). Через ПВХ трубку соединил с насосом от УАЗа. Сидит плотно,
хомуты ставить не стал. Единственное, для нормальной работы пришлось притормаживать поток на выходе насоса.
Работает отлично. Достоинства - малые габариты и пластиковый корпус насоса. Быстро ставится на кран и снимается.
В планах добавить обратный клапан.

Человек сделал самодельный фурье-спектрометр: https://habr.com/post/253947/
Жалко, что не ИК, а в видимом диапазоне. Думаю тоже сделать что-нибудь в этом роде, но сначала надо сделать хотя бы спектроскоп из картонной трубки, куска диска и синей изоленты.

Для небольших экспериментов можно использовать пробники от парфюмерии.

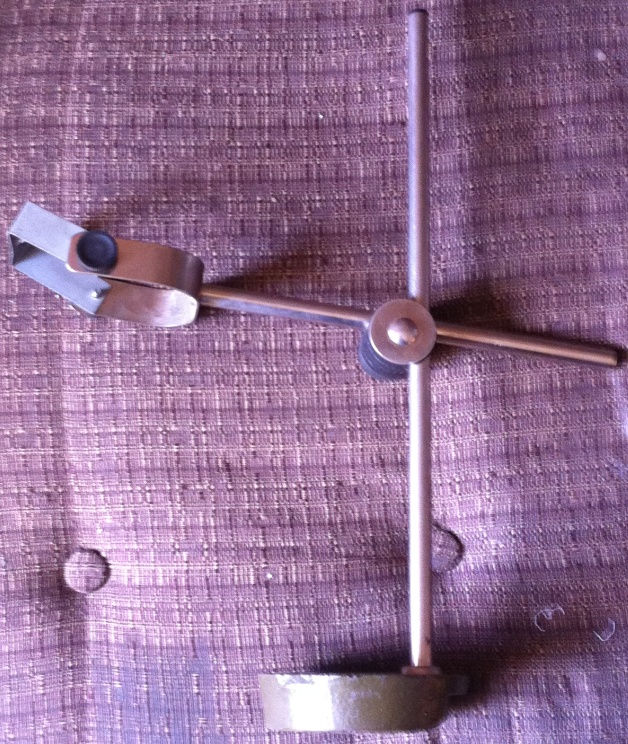

Если нужен штатив, то можно использовать типа такой совдеповской настольной лампы.
Сейчас она у меня приспособлена для фото и видеосъемки.

А кто разбирается, можно ли из бытового проточного водонагревателя сделать нагреватель воды для подогрева реактора?
Т.е. чтобы вода циркулировала с помощью насоса по замкнутой системе, а нагреватель подогревал бы ее не до 50-60 градусов, как он там обычно делает, а до 80-90?

Не проблема.
Надо лишь снять с нагревателя датчик давления (он не даёт тэну включаться при давлении в магистрали менее 0,8...1,0 кг/см2) и вставить в контур водяной насос. Для большей безопасности я б ещё и биметалл на тэн поставил -- чтоб случайно всухую нагрев не пошёл. Но то такое...
Равновесная температура воды регулируется мощностью тэна (грубо) и скоростью потока (тонко).
------------------------------
Это -- схема. А уж конкретная реализация может быть какой вам угодно.

Водонагреватель siemens на 6кВт уже есть, исправный, но им никто не пользуется.
Там, как я понимаю, как минимум два датчика должно быть, давления и температуры. Мощность ТЭНа постоянная и не регулируется (если он там один и грубо регулируется, если составной), Мощность потока тоже вряд ли будет регулироваться, есть центробежный насос, там обычный трехфазный движок.
Температуру можно регулировать по контактному термометру, но там какое-то реле должно быть, как я понимаю.

Недавно делал тигли для плавки металла из керамики шликерным литьём. Некоторые моменты снял, может пригодится кому.

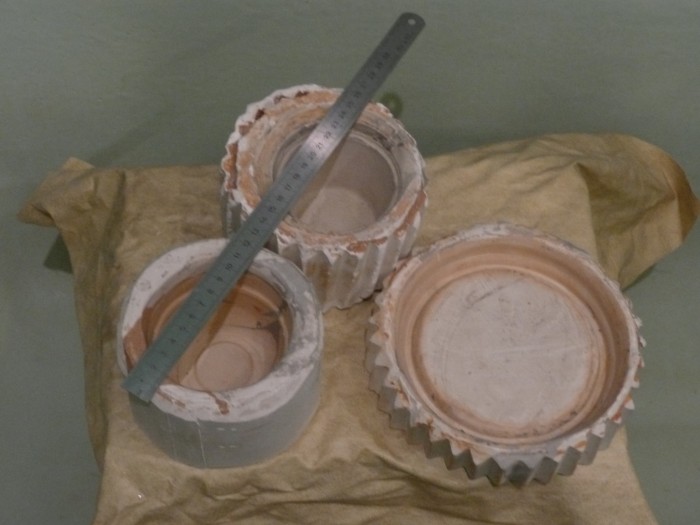

Итак, берём формы:

Оптимальная толщина гипса 2-3см.
Продолжение следует...

Далее- берём шликер. Книги для скучающих домохозяек, где шликером считают разведённую водой глину - в печь! Настоящий шликер состоит из глины(хорошей), воды; и главное- разжижителя. Лучше всего метасиликат натрия, хорошо - жидкое стекло с карбонатом натрия (1:1 примерно).Ориентир- самые первые граммы на литр(для моей глины Латненского месторождения). Добавление разжижителя это, по сути, титрование кальция. Критерий эквивалентности- минимальная вязкость, при перетитровке появляется тиксотропность. Так что есть смысл отлить немного исходной массы. Хороший шликер стекает по стенкам и отстаивается. Лучше делать заранее, недельку отстоять и слить. Перед заливкой перемешать, но без фанатизма- чтобы не насытить пузырьками воздуха:

Консистенция как негустой кефир.
Продолжение следует...

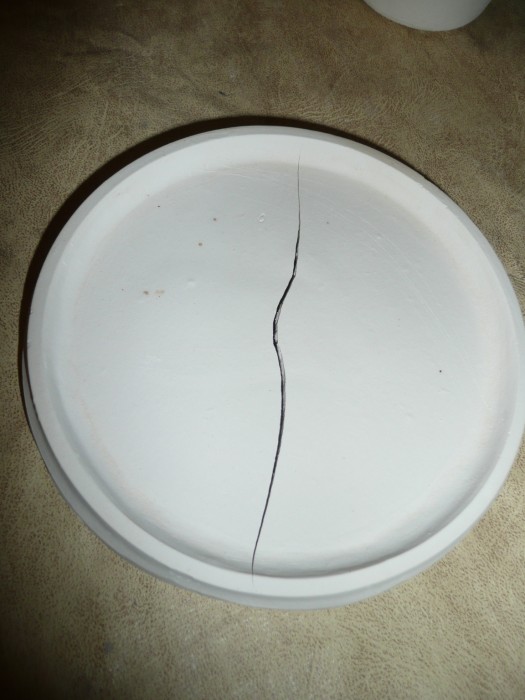

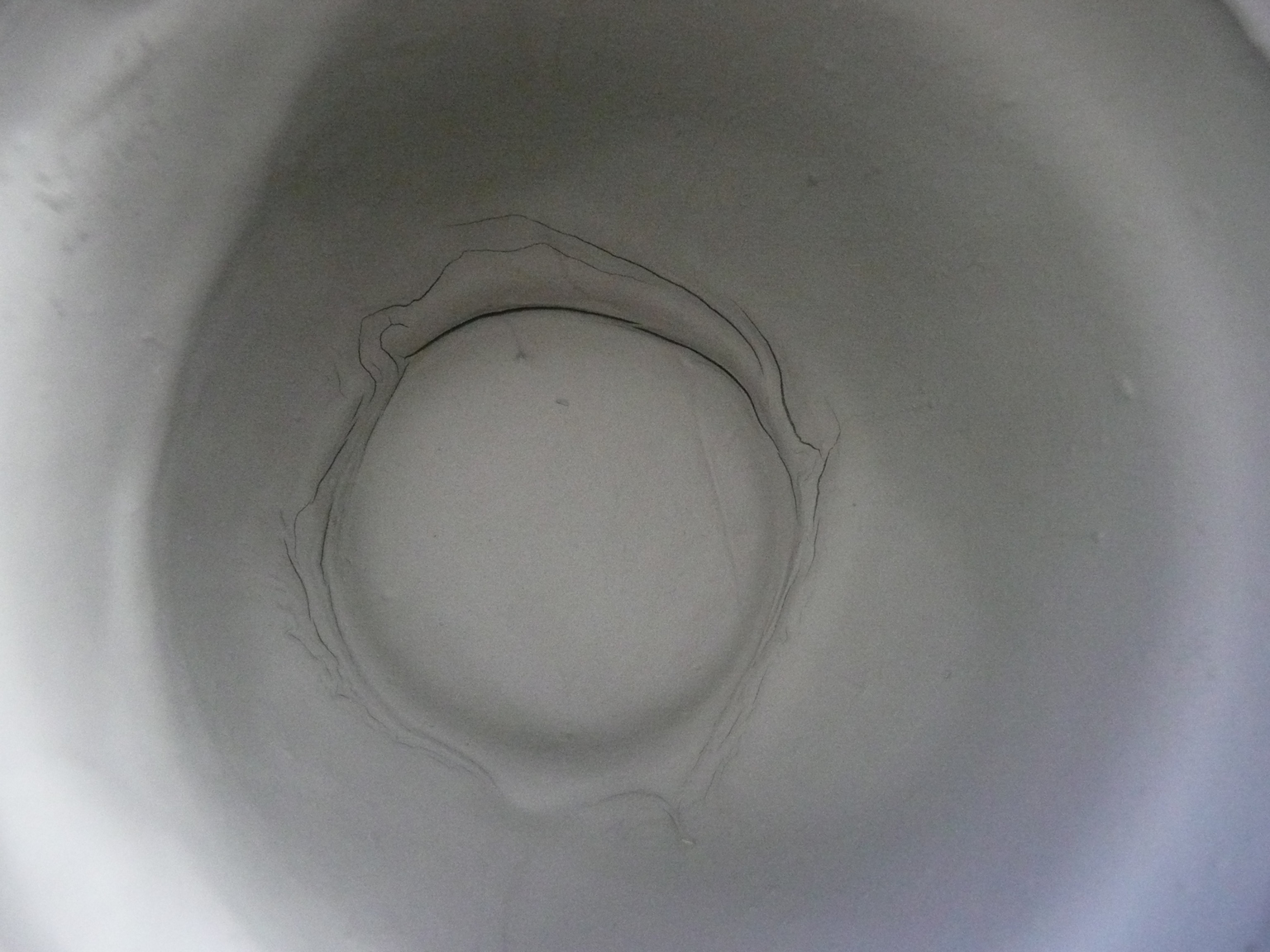

При литье тиксотропным (даже немного) шликером получаются трещины при сушке:

или при обжиге:

Продолжение следует...

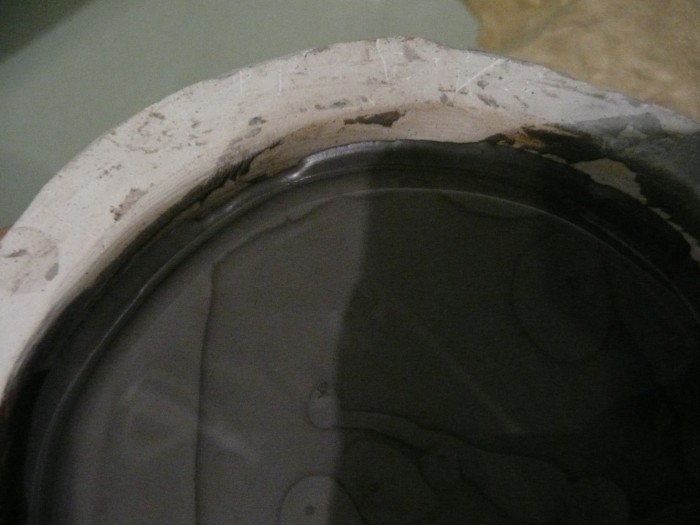

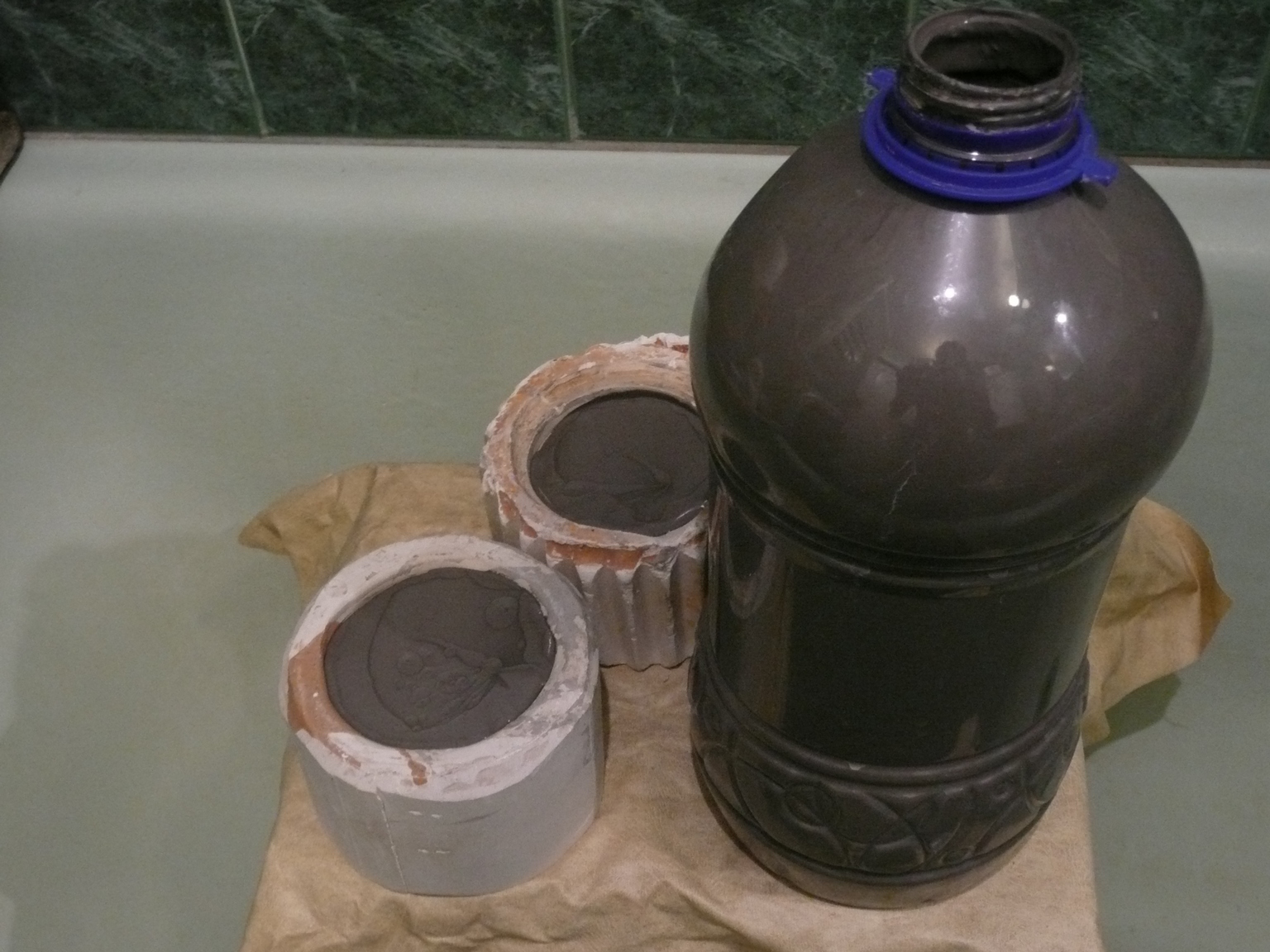

Заливаем шликер немного выше нужного уровня:

Продолжение следует...

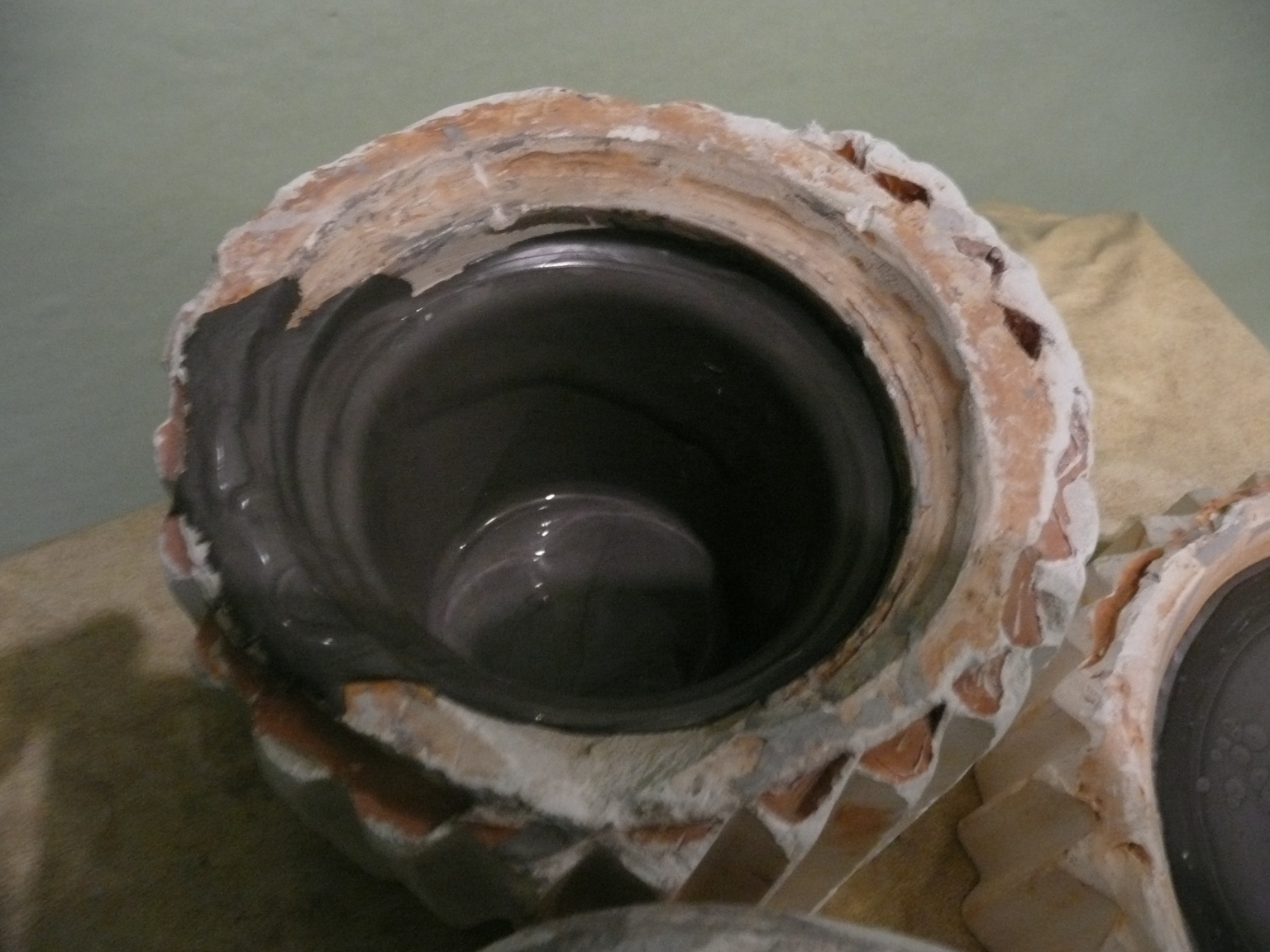

За несколько минут (обычно 5-15, чем тощее шликер тем быстрее) происходит "набор черепка":

Продолжение следует...

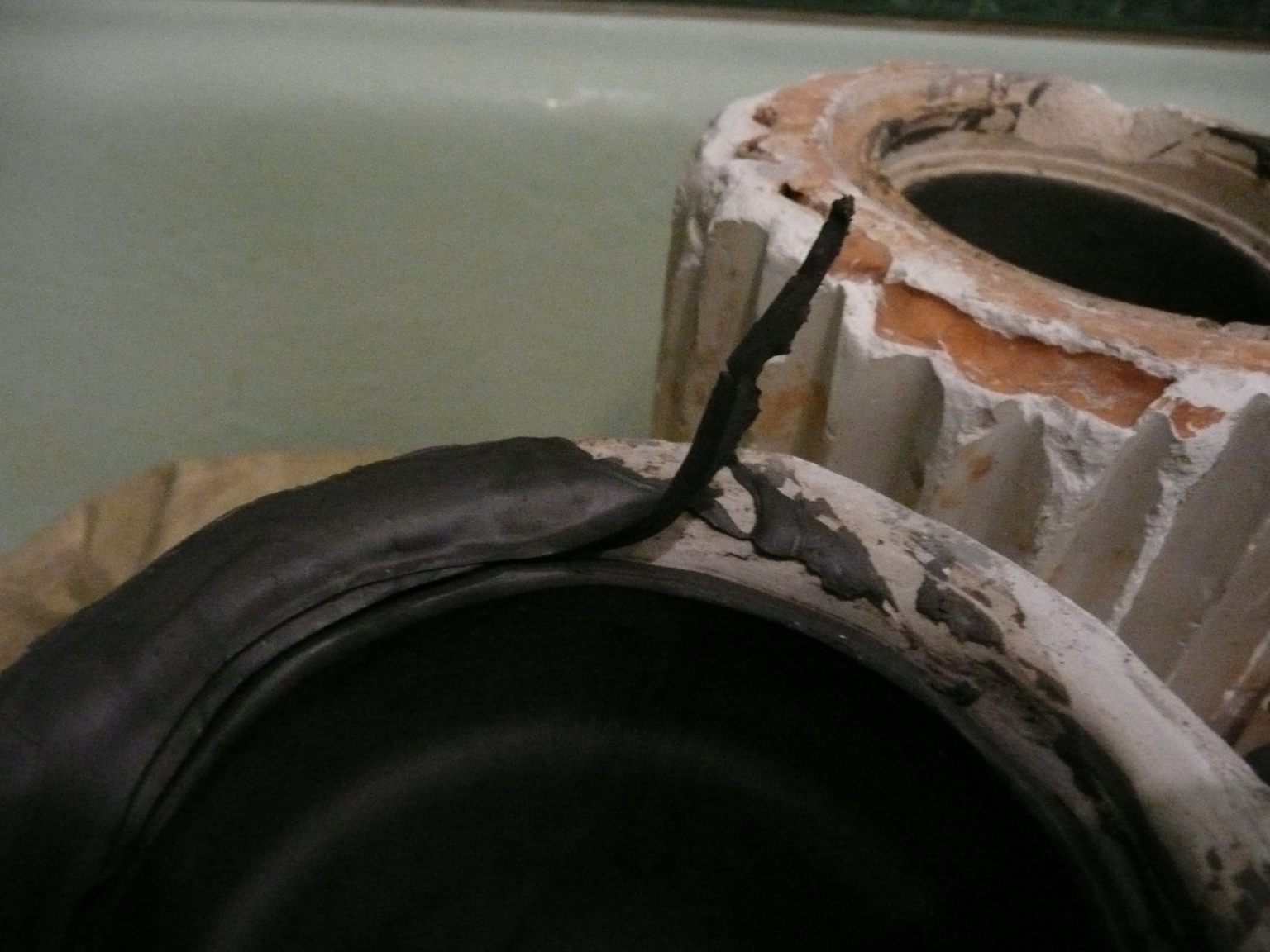

Затем лишний шликер сливаем получше и оставляем на 10-20 мин.:

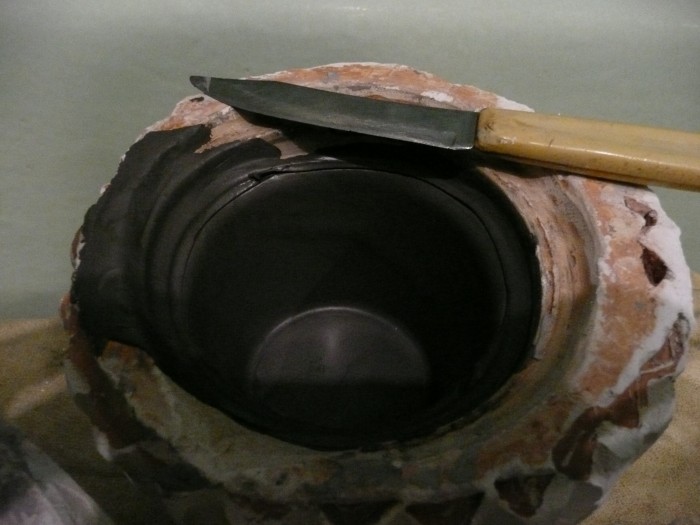

Теперь легонько, не повреждая гипс, подрезаем на нужном уровне :

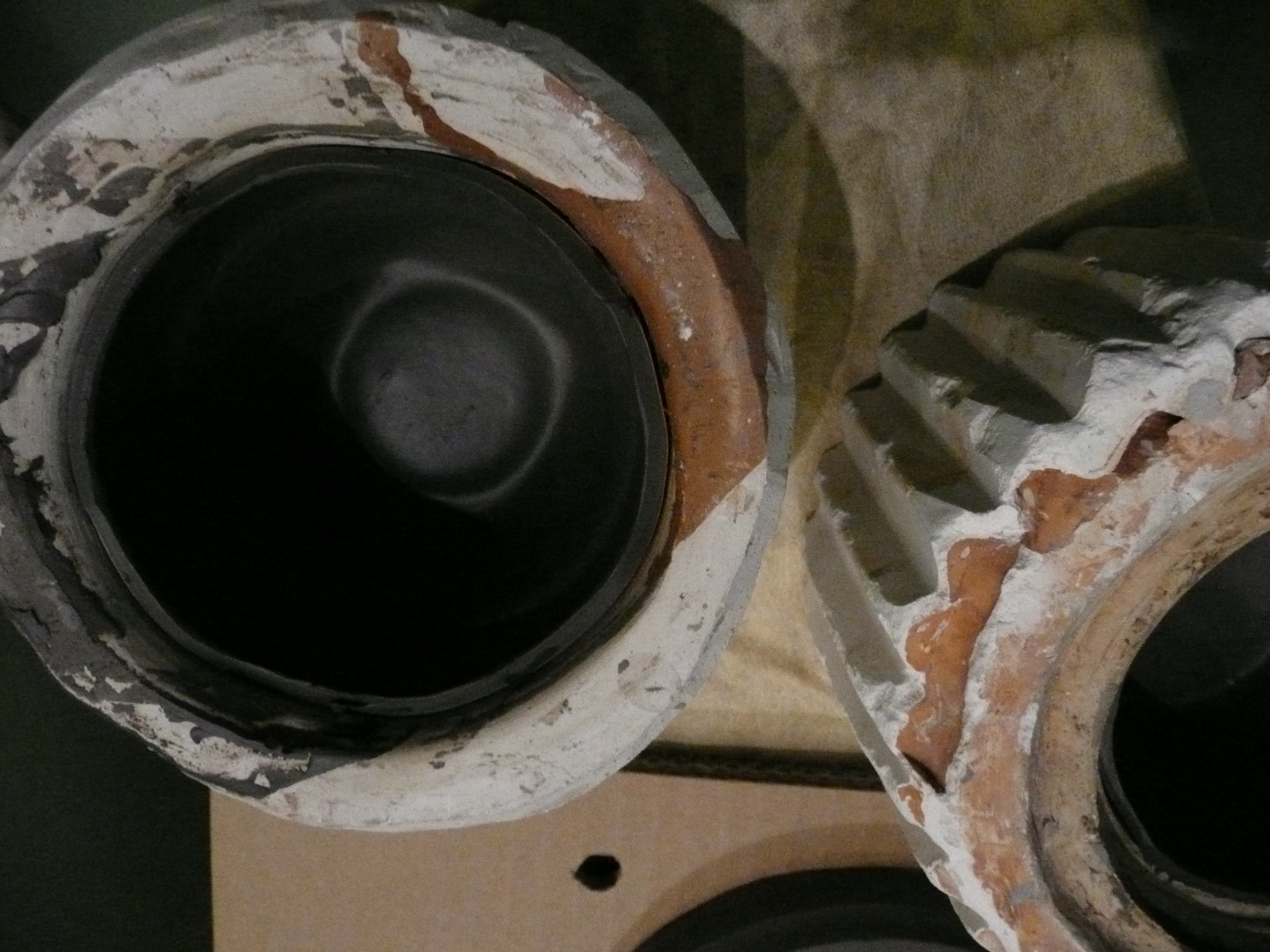

Через некоторое время удаляем лишнее и ставим на 1-3ч. (примерно) на подсушку :

За это время отливка отходит от стенок формы и её можно извлечь, как детский куличик- несильным ударом по картонке :

Почему-то в 1 сообщение не вставляется больше 1 фото ((

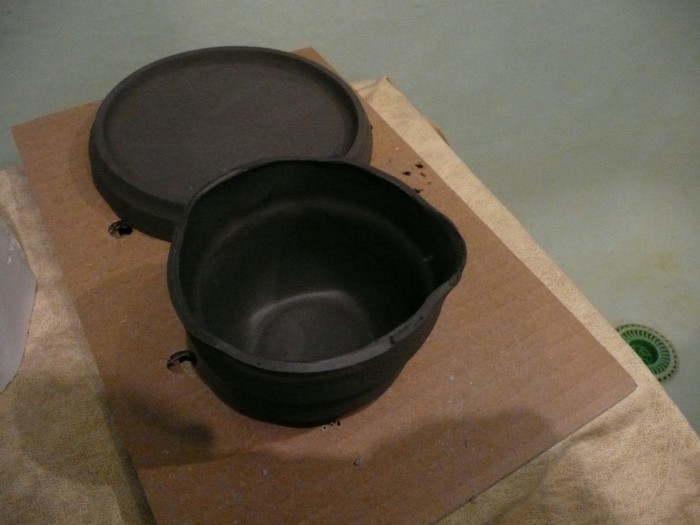

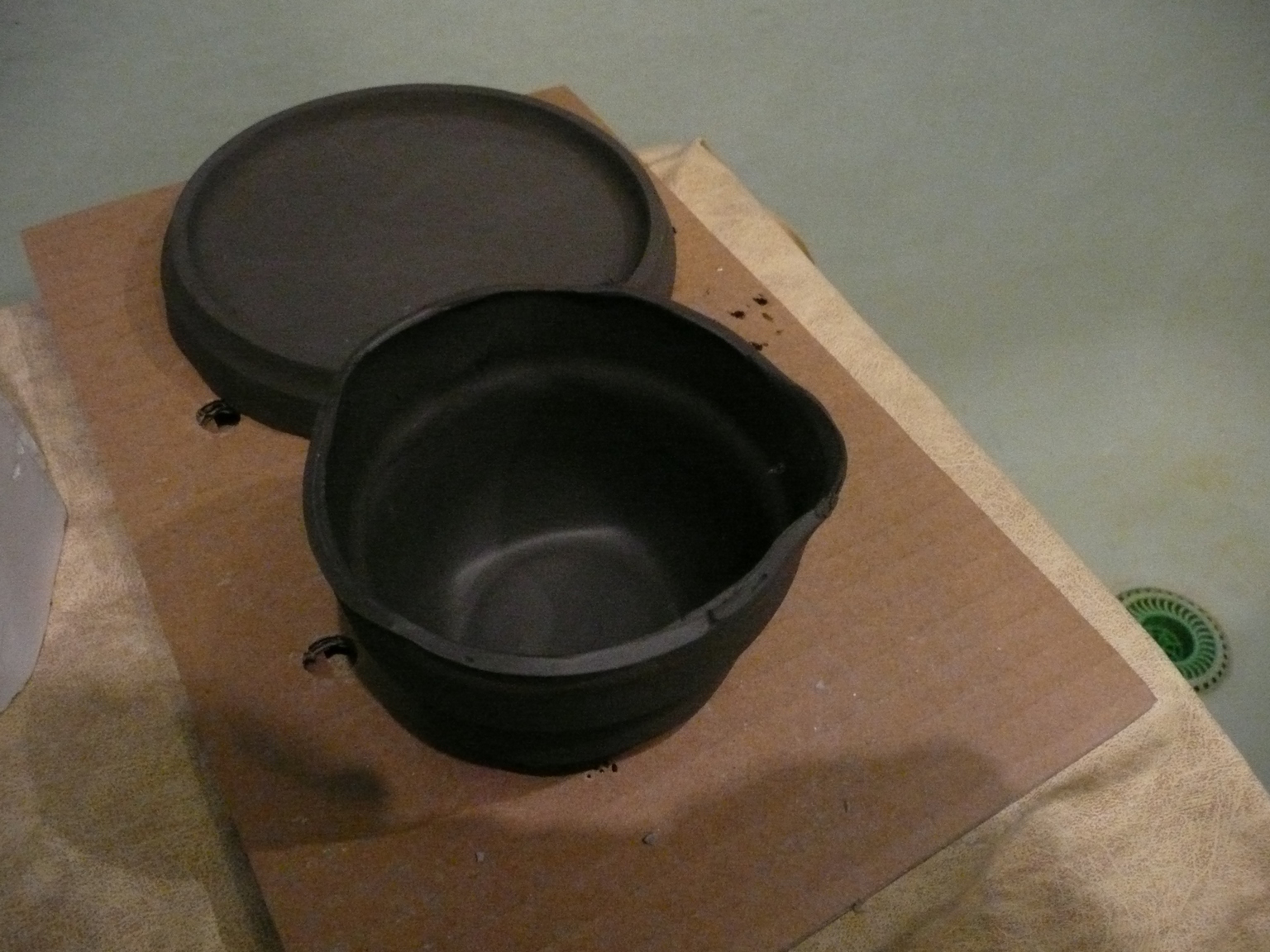

Ну да ладно, продолжу. При необходимости можно сразу же подрезать, загладить и т.п. Я вот формирую носики:

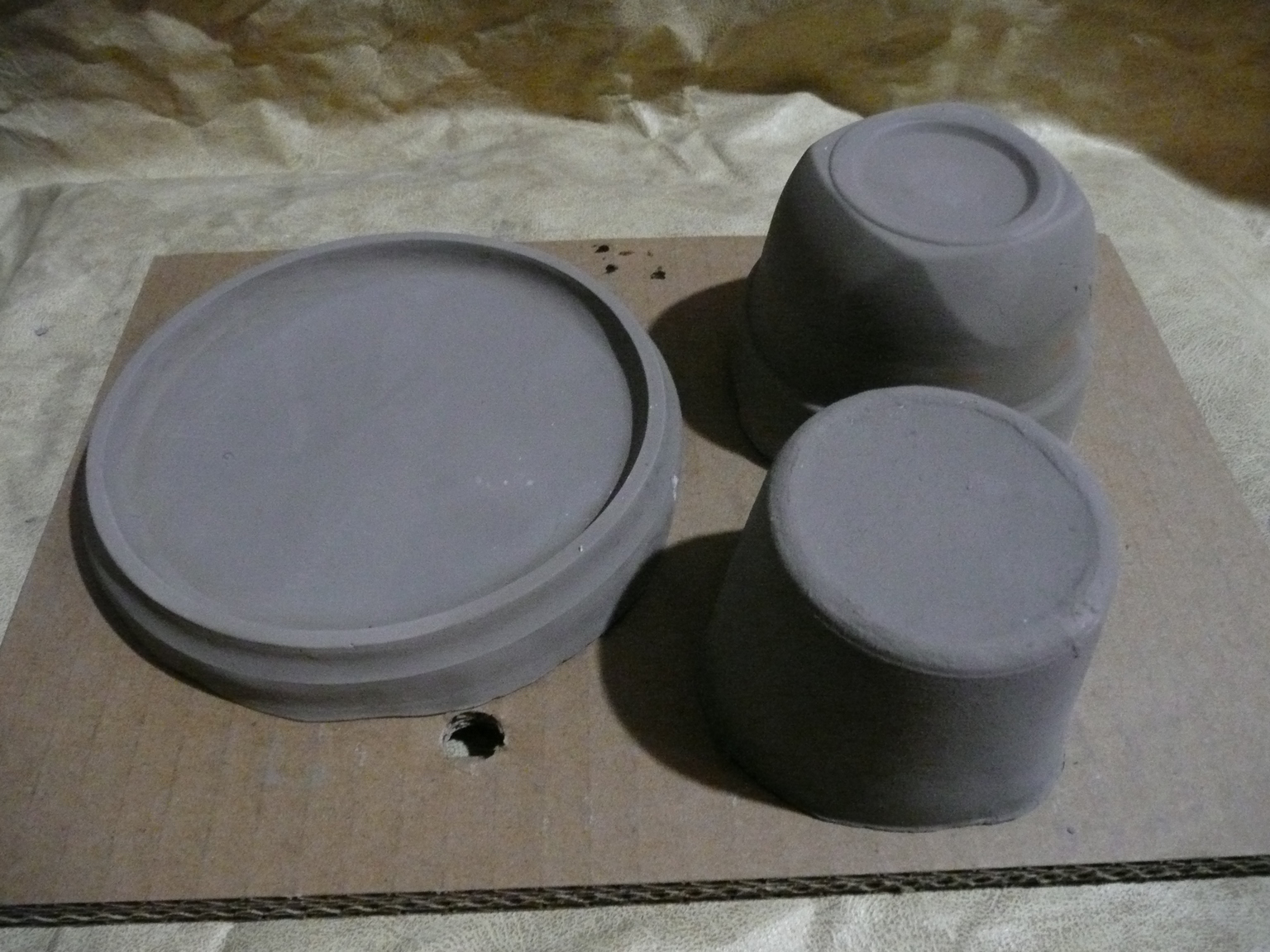

Сушим - вверх дном, края не должны высохнуть первыми:

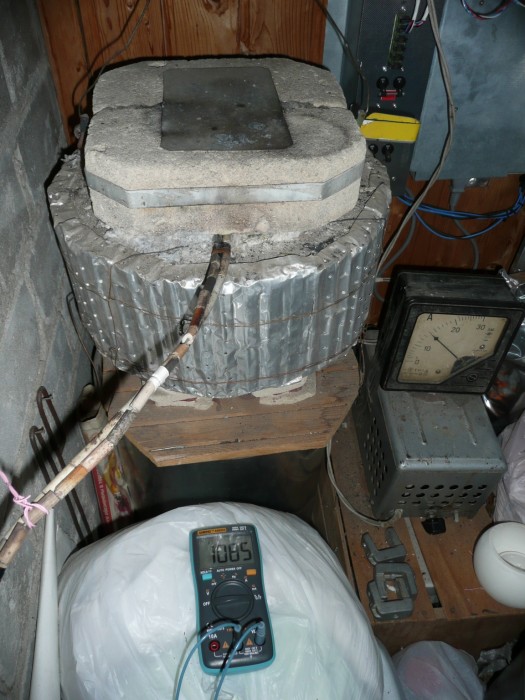

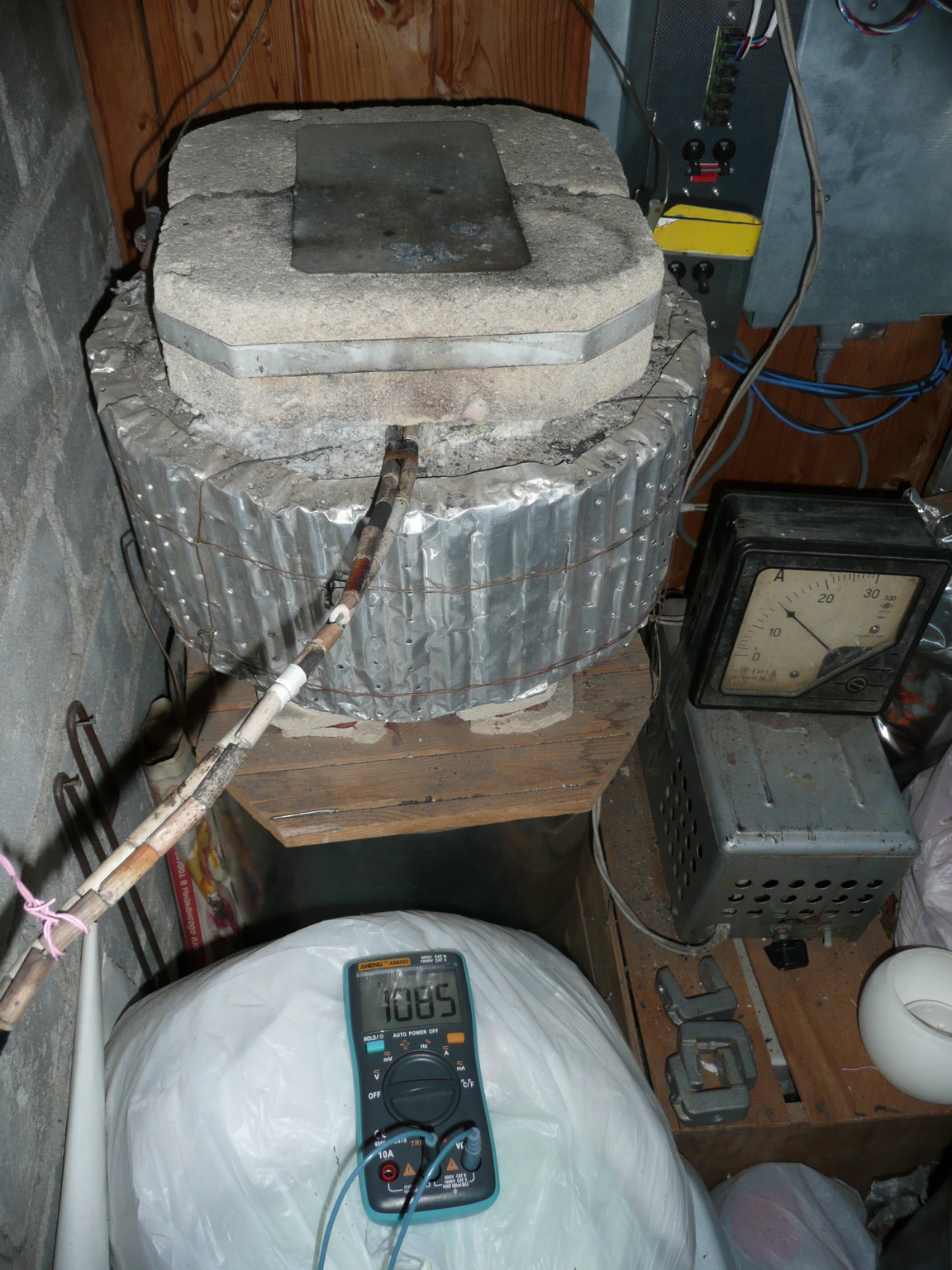

И, наконец, обжиг. Температура- компромисс между качеством тигля и ресурсом печи. Для меня примерно 1050-1100, минут 10 выдержка:

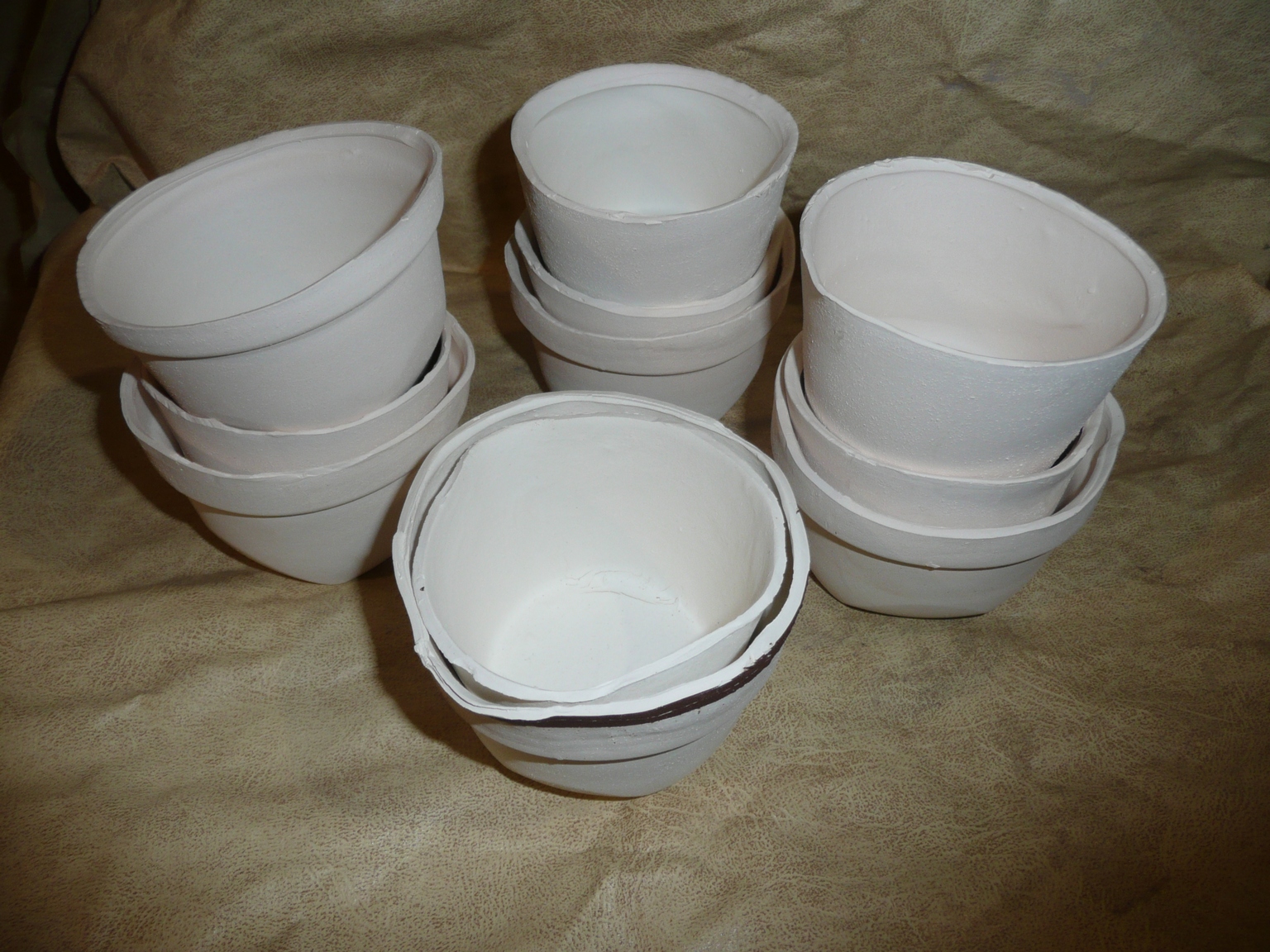

Готово!
