 Заголовок сообщения: Насосы в лаборатории
СообщениеДобавлено: 16 окт 2012 03:43
Не в сети
Модератор
Модератор

Зарегистрирован: 23 фев 2012 02:01
Сообщения: 1270
Долго я собирался выступить с заявлением, и вот час пробил.
Многим из нас, уважаемые коллеги, наверняка приходилось работать в неприспособленных условиях - на даче, в деревне, на балконе - короче говоря, там, где нет водопровода. А опыты, связанные с кипячением или перегонкой, требуют проточной воды для стеклянных холодильников.
Решение проблемы оказалось довольно простым - нужна емкость с водой (например, ведро, а лучше - бочка) и насос. Малогабаритный насос, который имел бы достаточно высокий КПД и не подтекал бы в месте установки - на первый взгляд, экзотика, а сделать его сложно. К счастью, в магазинах автозапчастей есть многое, помимо электролита. Насосы стеклоомывателя не годятся - они не предназначены для продолжительной работы и имеют низкий КПД (из-за плохой геометрии рабочего колеса и спиральной камеры), впрочем, при небольшой модернизации они могут быть полезны. Наиболее подходящим по напору и расходу мне показался насос отопителя салона от грузовика КАМАЗ (см. фото).
Вложение:
Центробежный1.jpg [ 402.29 Кб | Просмотров: 12220 ]

Насос потребляет 4 ампера от 12 вольт (иногда бываю насосы на 24 вольта). Поэтому нужен блок питания (хотя бы трансформатор с выпрямителем). Диаметр патрубков насоса 18 мм. Ведро воды он откачивает за полминуты. Цена вопроса от 500 до 1000 рублисов.
Присоединяя насос к холодильнику, можно вставлять в шланг тонкостенную металлическую трубку подходящего диаметра, после чего уже шланг вставлять в патрубок насоса (необязательно натягивать его). Шланги должны быть по возможности короче, но так, чтобы оставлять некоторую свободу (они не должны пережиматься при перестановках на столе) - это не даст образоваться воздушным пробкам. Концы шлангов, спущенные в ведро или бак, следует закрепить в воде чем-нибудь тяжелым. Центробежный насос - несамовсасывающий, и перед пуском всю систему надо заполнить водой таким образом: поднимают оба конца шлангов выше самых высших точек насоса и холодильника, в один из них наливают воду до полного заполнения и, заткнув пальцами шланги, погружают их в бак. Одна из установок - см. фото.
Вложение:
Установка1а.JPG [ 2.68 Мб | Просмотров: 12220 ]
На переднем плане - импульсный блок питания (попался готовый). Разумеется, все правила электробезопасности остаются в силе.
При работе с мощным нагревателем вода в баке может прогреться, тогда придется устраивать градирню (на даче это несложно).


Последний раз редактировалось Ing.P. 16 окт 2012 04:24, всего редактировалось 1 раз.

Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Насосы в лаборатории
СообщениеДобавлено: 16 окт 2012 04:18
Не в сети
Модератор
Модератор

Зарегистрирован: 23 фев 2012 02:01
Сообщения: 1270
Следующая проблема - концентрирование соляной и азотной кислот, а также улавливание выделяющихся при некоторых опытах газов (аммиака, сероводорода и пр.). Для поглощения газов в промышленности применяют такие установки:
Вложение:
Абсорбционная_установка1.jpg [ 113.13 Кб | Просмотров: 12216 ]

Отличные штуковины для ДЛ, их самые существенные части почему-то не привлекли внимание химиков-энтузиастов, тема viewtopic.php?f=26&t=888 почему-то не вызвала ни восторга, ни зависти. У меня такие изделия тоже есть, но мало, и их пришлось заказывать стеклодуву
Вложение:
Абсорбционные_колонки1.jpg [ 448.17 Кб | Просмотров: 12216 ]

Для применения в колонку надо вставить перфорированную перегородку (диск из фторопласта или кислотостойкой пластмассы с множеством мелких отверстий), лучше опирающуюся на кольцо чуть меньшего диаметра, и насыпать т.н. насадку, в качестве которой я использую изоляторы от электроспиралей - "бусы чешуйчатые" (обсуждались в теме "Нуждаюсь в совете"). Их кислотостойкость достаточна.
Вложение:
Поглотительная_с_насадкой.JPG [ 2.82 Мб | Просмотров: 12216 ]

Остановка за малым - нужны циркуляционные насосы для орошения насадки. Тут-то и пригодятся погружные ВАЗ`овские стеклоомыватели.


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Насосы в лаборатории
СообщениеДобавлено: 16 окт 2012 12:20
Не в сети
Модератор
Модератор
Аватара пользователя

Зарегистрирован: 15 мар 2011 15:29
Сообщения: 4837
Насосы конечно хорошо, но я считаю что для простой прокачки через холодильник достаточно одного ведра на столе, одного под, и засифонить.


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Насосы в лаборатории
СообщениеДобавлено: 16 окт 2012 13:24
Не в сети
.
Аватара пользователя

Зарегистрирован: 04 ноя 2009 21:05
Сообщения: 49673
Откуда: Моя Батьківщина там, де моя лабораторія
Все зависит от целей: иногда действительно достаточно двух емкостей с ледяной (или даже не ледяной) водой. В других же случаях нужен именно насос.

Насчет поглотительных склянок (к сожалению, название не помню, но это именное оборудование) - видимо, дело в масштабах. Такая склянка рассчитана, чтобы через нее пропускали литры жидкости.

upd. Порывшись в своих фотографиях, нашел - колонка Фрезениуса

_________________
Думайте!


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Насосы в лаборатории
СообщениеДобавлено: 16 окт 2012 13:32
Не в сети
Модератор
Модератор

Зарегистрирован: 23 фев 2012 02:01
Сообщения: 1270
Vladimir писал(а):
Насчет поглотительных склянок (к сожалению, название не помню, но это именное оборудование) - видимо, дело в масштабах. Такая склянка рассчитана, чтобы через нее пропускали литры жидкости.

Из именного оборудования есть склянка или колонка Фрезениуса, но это - не то, что должно быть. У нее два штуцера и пробка сверху, через которую можно присоединить третий штуцер, а четвертый, который должен быть внизу, не получается.


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Насосы в лаборатории
СообщениеДобавлено: 16 окт 2012 13:40
Не в сети
.
Аватара пользователя

Зарегистрирован: 04 ноя 2009 21:05
Сообщения: 49673
Откуда: Моя Батьківщина там, де моя лабораторія
Скажем так: "вариации на тему". Насколько они могут повлиять на название - сказать не берусь. Вот пара моих фотографий:
Вложение:
Al-H2O 020.jpg
Al-H2O 020.jpg [ 160.62 Кб | Просмотров: 12193 ]

Вложение:
Al-H2O 019.jpg
Al-H2O 019.jpg [ 162.3 Кб | Просмотров: 12193 ]

_________________
Думайте!


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Насосы в лаборатории
СообщениеДобавлено: 16 окт 2012 14:04
Не в сети
Модератор
Модератор

Зарегистрирован: 23 фев 2012 02:01
Сообщения: 1270
Да, это именно она, хотя я видел модификацию с штуцером вверху сбоку. Как видно, она рассчитана на работу с однократной загрузкой поглотителя (аналогично фарфоровым насадочным кольцам), например, активированного угля, и не годится для непрерывных процессов. Для таких дел (осушение воздуха силикагелем, очистка акт. углем и пр.) хороши литровые и больше склянки Вульфа, на дно только надо набросать куски чего-нибудь покрупнее, что пролезет в горловину, чего-нибудь вроде керамзита, а сверху насыпать поглотитель. Впрочем, я применяю и металлические аппараты.


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Насосы в лаборатории
СообщениеДобавлено: 17 окт 2012 14:34
Не в сети
Гуру
Гуру
Аватара пользователя

Зарегистрирован: 24 ноя 2009 11:17
Сообщения: 5203
Откуда: Новосибирск
Удобные центробежные насосы для воды были в жидкостных термостатах советского времени.

_________________
- Не люблю тех, которые вслух произносят один тост, а про себя думают другой.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Насосы в лаборатории
СообщениеДобавлено: 17 окт 2012 14:40
Не в сети
.
Аватара пользователя

Зарегистрирован: 04 ноя 2009 21:05
Сообщения: 49673
Откуда: Моя Батьківщина там, де моя лабораторія
Насчет колонки Фрезениуса. Глядя на стремительно уменьшающиеся запасы солянки (которые будет трудно пополнить), понял для чего можно использовать эту колонку: для получения соляной кислоты [как уже было сказано выше].

P.S. Обсуждение фактически идет в двух направлениях: насосы и колонки. Надо бы разделить, но как разделить А и Б - сказать трудно.

_________________
Думайте!


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Насосы в лаборатории
СообщениеДобавлено: 17 окт 2012 19:49
Не в сети
Ветеран
Ветеран
Аватара пользователя

Зарегистрирован: 14 фев 2010 19:45
Сообщения: 822
Откуда: Украина, Луганск
А не проще было бы для солянки склянку Тищенко (СПЖ) наполненную бусами использовать?


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Насосы в лаборатории
СообщениеДобавлено: 17 окт 2012 19:57
Не в сети
.
Аватара пользователя

Зарегистрирован: 04 ноя 2009 21:05
Сообщения: 49673
Откуда: Моя Батьківщина там, де моя лабораторія
Склянка Тищенко больше рассчитана на твердые поглотители. Как минимум, половина ее не будет работать (газ вытеснит раствор).

_________________
Думайте!


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Насосы в лаборатории
СообщениеДобавлено: 17 окт 2012 20:20
Не в сети
Гуру
Гуру
Аватара пользователя

Зарегистрирован: 15 окт 2011 21:39
Сообщения: 5114
Зависит от конструкции. У меня была на работе (пока не разбили) такая, как на рисунке справа. Туда только жидкость и можно залить.


Вложения:
no36_16.gif [ 10.75 Кб | Просмотров: 11772 ]
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Насосы в лаборатории
СообщениеДобавлено: 17 окт 2012 21:19
Не в сети
Гуру
Гуру
Аватара пользователя

Зарегистрирован: 15 окт 2011 21:39
Сообщения: 5114
Кстати, по поводу насосов. Одно время использовал на работе погружной аквариумный насосик для дозировки реагентов.
Преимущества:
1. Дешевый, выбросить не жалко
2. Работает от 220В, адаптера не нужно
3. Закрытый, части, которые соприкасаются с раствором, пластиковые.
Недостатки:
1. Примитивная конструкция крыльчатки и слабый напор как следствие, для дозировки пойдет, но жидкость через колонку уже не прокачает.
2. Иногда подклинивало крыльчатку, приходилось снимать кожух и проворачивать ее немного вручную, после чего все работало


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Насосы в лаборатории
СообщениеДобавлено: 17 окт 2012 21:27
Не в сети
Участник
Участник

Зарегистрирован: 12 авг 2012 16:26
Сообщения: 373
Магнит импеллера (ротора) в аквариумных насосах чаще неизолированый. В термостате (25-40 оС) такой поставил. 3,5 Вт, а крутит воду неплохо. На дозаторы, имхо, перистальтические лучше.


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Насосы в лаборатории
СообщениеДобавлено: 17 окт 2012 22:00
Не в сети
.
Аватара пользователя

Зарегистрирован: 04 ноя 2009 21:05
Сообщения: 49673
Откуда: Моя Батьківщина там, де моя лабораторія
Кстати, о птичках:
Вложение:
реактивы-76577 023.jpg
реактивы-76577 023.jpg [ 165.13 Кб | Просмотров: 11754 ]

Вложение:
реактивы-76577 024.jpg
реактивы-76577 024.jpg [ 144.56 Кб | Просмотров: 11754 ]

Вложение:
реактивы-76577 026.jpg
реактивы-76577 026.jpg [ 158.44 Кб | Просмотров: 11754 ]

Перистальтический насос

_________________
Думайте!


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Насосы в лаборатории
СообщениеДобавлено: 18 окт 2012 17:25
Не в сети
Модератор
Модератор

Зарегистрирован: 23 фев 2012 02:01
Сообщения: 1270
Глубокоуважаемый Vladimir! С перистальтическими насосами очень хорошо, но рановато - я готовлю сейчас материал и по ним, с определенной целью, они будут через раз. На очереди модернизация насоса омывателя для поглотительных колонок (как Вы совершенно справедливо заметили, для пополнения иссякающей солянки, но также получения нашатырного спирта из аммиачной селитры и др. Можно ли будет переставить иллюстрации спустя какое-то время, сгруппировать их? Разделять темы по насосам и колонкам можно будет, если наберется достаточно индивидуального материала и по тем, и по другим.
Offtop
Вообще-то замечание должно быть в Замечаниях по форуму и сайту, но здесь оно возникло в логической последовательности, его можно будет перенести. Данная тема, как и Получение хлоратов, Получение дистиллированной воды и Упаривание электролита (Концентрирование серной кислоты), и некоторые другие (в частности, очистка покупного сырья) относятся именно к тому, мечту о чем некоторые из нас давно лелеют - о производстве ряда базовых реактивов, ставших труднодоступными, из остающегося доступным сырья. Все эти темы объединены следующими признаками: 1) как правило, очень простые или одностадийные реакции; 2) экономические требования - высокие выходы и экономия электроэнергии; 3) необычно высокие для ДЛ аппаратурные требования и специфичность установки для каждого процесса (хлорный электролизер совсем не похож на хлоратный), а установка желательна неразборная; 4) работа с препаративными количествами (более 300гр., иногда - килограммы). Не создать ли для них подфорум в форуме "Лаборатория" под названием, скажем, Маленький свечной заводик, или Кустарное производство? Власть практически никогда не отменяет свои решения, даже очевидно неудачные (Вы знаете, наверное, как трудно бывает добиться поправки "Во изменение приказа..."), и отмена закона о прекурсорах возможна лишь после смены власти. Пудведев же с медвепутами сидят в седле крепко, каждому 2 по 6 = всего 4 на 6 = 24 года. Постройка Заводика при ДЛ отнимет в худшем случае два-три года. Как будто бы, игра стоит свеч?


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Насосы в лаборатории
СообщениеДобавлено: 18 окт 2012 17:33
Не в сети
.
Аватара пользователя

Зарегистрирован: 04 ноя 2009 21:05
Сообщения: 49673
Откуда: Моя Батьківщина там, де моя лабораторія
Сообщения можно переносить без проблем. Редактировать (в частности, перемещать иллюстрации) - тоже. Разделить одно сообщение на две части сложнее, но это, как правило, возможно.

Насчет нового раздела - думаю целесообразно, но нужно придумать название: однозначное и по возможности краткое

_________________
Думайте!


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Насосы в лаборатории
СообщениеДобавлено: 18 окт 2012 17:44
Не в сети
Модератор
Модератор

Зарегистрирован: 23 фев 2012 02:01
Сообщения: 1270
Понял, спасибо. Значит, накопление материала может быть в произвольном порядке.


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Насосы в лаборатории
СообщениеДобавлено: 20 окт 2012 00:10
Не в сети
Модератор
Модератор

Зарегистрирован: 23 фев 2012 02:01
Сообщения: 1270
Итак, продолжаю начатое.
Интересующие нас насосы стеклоомывателя выглядят так:
Вложение:
Насос_в_сборе1.JPG [ 555.15 Кб | Просмотров: 11695 ]

и с несколько иной стороны так:
Вложение:
Насос_в_сборе2.JPG [ 459.34 Кб | Просмотров: 11695 ]

При всех своих положительных качествах насос имеет существенный недостаток - не все его детали являются коррозионно-стойкими. Поскольку придется перекачивать холодную концентрированную соляную кислоту, материал надо выбрать соответствующий - титан или нержавейка.
Основная деталь, требующая замены - длинный вал рабочего колеса (рабочее колесо сильно упрощего и имеет вид крестовины).
Разбираем насос, вынимая торцевую крышку рабочей камеры и отворачивая три шурупа на моторе снизу.
Вложение:
Детали_погружного.JPG [ 2.62 Мб | Просмотров: 11695 ]

Вместо прежнего стального вала делаем такой же из прутка диаметром 3,0 мм из титана или нержавейки, не притягивающейся магнитом (такой пруток придется поискать на барахолках в металлических рядах, он должен быть совершенно ровным при взгляде вдоль него и при вращении в пальцах). На заводском прутке для посадки рабочего колеса и муфты соединения с мотором нанесено рифление. Нам придется применить другие способы. Лично я применил штифтовое соединение (см. учебник по Деталям машин или фото ниже):
Вложение:
Закрепление_ротора.JPG [ 1.28 Мб | Просмотров: 11695 ]

Оно делается так: накерниваем место отверстия в соответствии с размером рабочего колеса, затем в тисках сверлим микродрелью (незаменимая вещь!)

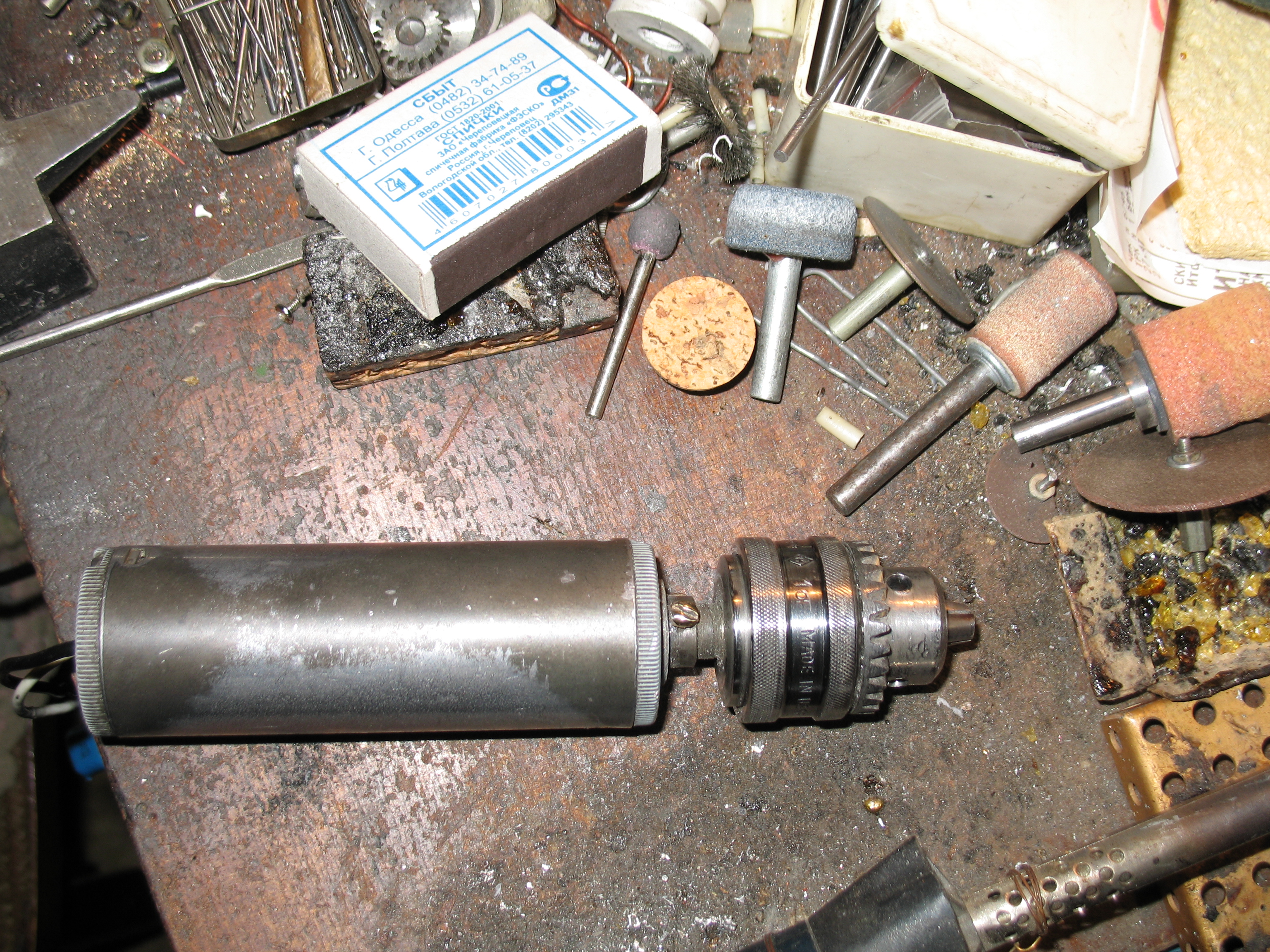

Вложение:
Инструмент1.JPG [ 4.22 Мб | Просмотров: 11695 ]

со сверлом диаметром 1,0 мм, после этого сверлим в пластмассе ступицы рабочего колеса одно отверстие (сквозь одну стенку), вставляем вал и досверливаем вторую стенку, уже насквозь. В полученное отверстие вставляем кусочек нержавеющей проволоки диаметром 1,0 мм (если болтается, слегка расплющиваем, если не лезет, зажимаем в микродрель вместо сверла и на пластине с канавкой стачиваем лишнее надфилем, больше с конца, чтобы придать конусность), срезаем и запиливаем выступающие концы штифта. Увы, если химик взялся строить МСЗ, то знакомство со слесарным делом неизбежно.
Шурупы после сборки замазываем кузбасс-лаком. Латунную сетку, если она есть на торцевой крышке рабочей камеры, удаляем (мы же не будем засорять твердыми включениями жидкость в баке, мы будем работать аккуратно), у некоторых насосов вместо сетки пластмассовая решетка, она не мешает.
Как показали опыты,
Вложение:
Опыт1.JPG [ 2.7 Мб | Просмотров: 11695 ]

для наших целей (орошение насадки поглотительных колонок) 12 вольт - слишком много, достаточный напор получается уже при 4 В, 5 В считать максимальным напряжением, обеспечивающим продолжительную работу, потребляемый ток при этом не превышает 1 А. Источник питания выбироаем соответствующий - адаптер или трансформатор с выпрямителем (обмотка на 6 вольт).


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Насосы в лаборатории
СообщениеДобавлено: 20 окт 2012 16:04
Не в сети
Начинающий
Начинающий

Зарегистрирован: 15 окт 2012 18:43
Сообщения: 49
Я использую китайский фонтанный насос Jebao AP-300
Стоит 300 руб, есть регулировка мощность потока. 2,5 Вт, 150 л/ч, подъем 0,5 м, напряжение 220 Вольт.


Вернуться к началу
