 Заголовок сообщения: Самодельное лабораторное оборудование
СообщениеДобавлено: 20 ноя 2010 15:21
Не в сети
Посетитель
Посетитель
Аватара пользователя

Зарегистрирован: 06 ноя 2010 19:55
Сообщения: 25
Завожу тему о самопальном оборудовании - всяческих штативах, мешалок, и пр. подобного для домашней лабы :)
Рассказывайте, какое у кого есть творчество. :)

Первый экспонат. Штативчик. Прденазначен для грения колб всяких и прочего. В чем его удобство - это крутящееся крепление колбы, легко снимаемого со штатива при необходимости.
Высота регулируется набором трубок разной длины, нанизывающихся под трубкой колбодержателя.
Внизу нах-ся стакан с маслом, в которое опущен ТЭН на 12в 100вт(только проводки лучше спаивать, а не скручивать, дабы не искрилось). Очень хорош для перегонки низкокипящей органики, выделение хлороводорода(из серки и соли) и аммиака(аз аптешного нашатыря) и т п
Вложение:
318887.jpg [ 211.7 Кб | Просмотров: 16920 ]

Вложение:
305575.jpg [ 132.1 Кб | Просмотров: 16920 ]

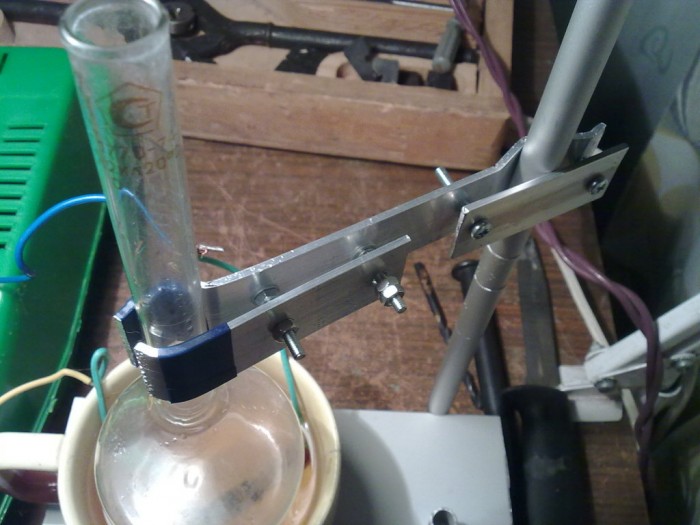

Крепление(cделаннаое из люминевой полоски), не смотря на все подозрения, держит норм колбу, а само оно на штативе держится отлично.

Вложение:
290215.jpg [ 79.24 Кб | Просмотров: 16920 ]

Второй -- ТЭН. Изготовлен из медной проволоки 0.2мм, питается от зарядника для автомобильных аккумуляторов, дает до 10А щито есть 120Вт. К концам проволоки припаиваются провода, а потом ее наматывают на стеклянную трубку. Провода(что к концам припаяны) прикручивают к стеклянной трубке толстой 1мм медной проволокой, чтобы не разматывалось.

Третий - воздушный холодильник для органики из люминевой сантиметровой трубки. Если охлаждения не хватает - наматываю мокрую тряпку на трубку. На фото мжно увидеть, что одно горло у колбы отломано(разбил недавно :( ) -- туда запихивался градусник.
Вложение:
326055.jpg [ 151.56 Кб | Просмотров: 16920 ]

Перед сгибанием трубок надо макимально плотно забить внутрь песок, чтобы в месте сгиба они не сплющивались.

В ближайшее время есть намеренье сделать ШИМ регулятор мощи для ТЭНа, увеличить мощу спирали и сделать банку для масло с двойной стенкой.


Последний раз редактировалось ksilol 20 ноя 2010 15:29, всего редактировалось 1 раз.

Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Самодельное лаб оборудование
СообщениеДобавлено: 20 ноя 2010 15:27
Не в сети
.
Аватара пользователя

Зарегистрирован: 04 ноя 2009 21:05
Сообщения: 46399
Откуда: Київ
Шуруповерт можно использовать как мешалку (особенно, если в нем регулируемые обороты). Хорошо подходит для перемешивания вязких сред.

_________________
Думайте!


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Самодельное лаб оборудование
СообщениеДобавлено: 21 ноя 2010 06:37
Не в сети
Ветеран
Ветеран
Аватара пользователя

Зарегистрирован: 10 май 2010 14:07
Сообщения: 859
Откуда: Казахстан.
можно использовать шприц в качестве мерной пипетки, кстати никто не проверял насколько точны метки на шприце?

_________________
С уважением, Герман


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Самодельное лаб оборудование
СообщениеДобавлено: 21 ноя 2010 06:48
Не в сети
.
Аватара пользователя

Зарегистрирован: 04 ноя 2009 21:05
Сообщения: 46399
Откуда: Київ
Не проверял, но думаю, точность примерно такая же, как и в пластиковой мерной посуде. Кроме того, поршень не всегда позволяет дозировать достаточно точно.

Стеклянные шприцы (не пластиковые одноразовые) используются в разных устройствах по дозированию реагентов. Например, при титровании или в реакционных установках. При ручной подаче на поршень шприца давит простой винтовой механизм (закручивается винт). В случае автоматической подачи используют специальную "шприцедавку", которая нажимает на поршень закрепленного шприца со строго определенной скоростью.

_________________
Думайте!


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Самодельное лаб оборудование
СообщениеДобавлено: 21 ноя 2010 07:58
Не в сети
Посетитель
Посетитель
Аватара пользователя

Зарегистрирован: 06 ноя 2010 19:55
Сообщения: 25
Только, к сожалению, для наборки орг растворителей он не подходит(обычные пластиковые имею ввиду) -- поршень заедает и ооочень трудно двигается. В этом случае клизма\груша со стеклянной трубкой намного лучше.(но деления в случае обычной трубки придется самому ставить)


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Самодельное лаб оборудование
СообщениеДобавлено: 21 ноя 2010 09:00
Не в сети
Ветеран
Ветеран
Аватара пользователя

Зарегистрирован: 10 май 2010 14:07
Сообщения: 859
Откуда: Казахстан.
А стеклянными шприцами например, нельзя набирать щелочи кислоты и соли металлов стоящих до водорода медь, серебро и.т.д. потому что щелочь растворяет стекло,а поршень и все остальное у шприца металлическое.
Кстати из старого пылесоса можно сделать вытяжку, или вакуум немного изменив его(пылесос)!

Потом для размешивания жидкостей можно использовать моторчик на 3V на него сделать насадку и прикрепить винт(для размешивания).

_________________
С уважением, Герман


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Самодельное лаб оборудование
СообщениеДобавлено: 21 ноя 2010 09:00
Не в сети
Ветеран
Ветеран
Аватара пользователя

Зарегистрирован: 10 май 2010 14:07
Сообщения: 859
Откуда: Казахстан.
Для тех у кого нет горелки: можно сделать горелку из шарика(обычный резиновый) в шарик вставляется резиновая пробка, из пробки выходит газоотводная трубка от капельницы(я взял ее потому что можно регулировать подачу газа "колесиком") и на конце шприц от той же капельницы. шарик нужно наполнить кислородом. После того как все готово, открывается подача газа колесиком и кислород вдувается в пламя спиртовки что делает пламя горячим за счет кислорода, при нормальной подачи газа и полностью наполненного шарика кислорода хватает на 25 мин. Так же можно использовать кислород для опытов по горению и.т.д

P.S Шарик можно наполнить не только кислородом, также можно его наполнить водородом, глеем, азотом и проводить опыты с этими газами, и еще для безопасности работы с шариком его нужно либо приклеить к чему-то либо закрепить т.к. все шарики любят лопаться в самый не подходящий момент :) .

_________________
С уважением, Герман


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Самодельное лаб оборудование
СообщениеДобавлено: 21 ноя 2010 11:37
Не в сети
Посетитель
Посетитель
Аватара пользователя

Зарегистрирован: 06 ноя 2010 19:55
Сообщения: 25
Насчет мешалочки: можно ее еще сделать из потрохов старого магнитафона. Там стоит чаще всего обычный движок постоянного тока(соблюдать полярность, иногда при обратной пол-ти крутится намного хуже)(еще иногда стоят по типу шаговых двигателей - там проводков от них мого отходит - использовать нельзя(не, ну конечно можно, но схему управления придется громоздить)). Потом к смаой мешалке сделать понижающий ременной привод все из тех же потрошков. Сам стержень лучше всего закрепить во фторопластовых\латунных вкладках, но и обычная сталь с маслицем пойдет.


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Самодельное лаб оборудование
СообщениеДобавлено: 21 ноя 2010 12:39
Не в сети
Ветеран
Ветеран
Аватара пользователя

Зарегистрирован: 10 май 2010 14:07
Сообщения: 859
Откуда: Казахстан.
ksilol писал(а):
Насчет мешалочки: можно ее еще сделать из потрохов старого магнитафона. Там стоит чаще всего обычный движок постоянного тока(соблюдать полярность, иногда при обратной пол-ти крутится намного хуже)(еще иногда стоят по типу шаговых двигателей - там проводков от них мого отходит - использовать нельзя(не, ну конечно можно, но схему управления придется громоздить)). Потом к смаой мешалке сделать понижающий ременной привод все из тех же потрошков. Сам стержень лучше всего закрепить во фторопластовых\латунных вкладках, но и обычная сталь с маслицем пойдет.


Я про этот моторчик и имел ввиду. Для изменения скорости вращения мотора, нужно подключить к нему переменный резистор номиналом 200 килоом или меньше.

_________________
С уважением, Герман


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Самодельное лаб оборудование
СообщениеДобавлено: 21 ноя 2010 18:22
Не в сети
Посетитель
Посетитель
Аватара пользователя

Зарегистрирован: 06 ноя 2010 19:55
Сообщения: 25
Ну они не 3 вольта только, а на 9..12в обычно. По крайней мере, в последних 4 или 3 советских раздолбаных мною магнитофонах.


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Самодельное лаб оборудование
СообщениеДобавлено: 22 ноя 2010 11:01
Не в сети
Ветеран
Ветеран
Аватара пользователя

Зарегистрирован: 10 май 2010 14:07
Сообщения: 859
Откуда: Казахстан.
ksilol писал(а):
Ну они не 3 вольта только, а на 9..12в обычно. По крайней мере, в последних 4 или 3 советских раздолбаных мною магнитофонах.


Да именно на 9V :)

_________________
С уважением, Герман


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Самодельное лаб оборудование
СообщениеДобавлено: 29 дек 2010 19:58
Не в сети
Посетитель
Посетитель
Аватара пользователя

Зарегистрирован: 06 ноя 2010 19:55
Сообщения: 25
Очень удобный, надежный и быстрый зажим для больших колб, холодильников и т п. Веревкой просто обматывается с двух сторон, свободный конец протягивается через отверстие и там завязывается. Если сильно бояться переплавления веревки, то можно использовать медную проволоку.
Вложение:
1057573.jpg [ 148.09 Кб | Просмотров: 15393 ]


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Самодельное лаб оборудование
СообщениеДобавлено: 29 дек 2010 20:06
Не в сети
.
Аватара пользователя

Зарегистрирован: 04 ноя 2009 21:05
Сообщения: 46399
Откуда: Київ
Как по мне, так лучше с обеих сторон сделать дырки и продеть два длинных болта или шпильки. Приматывание проволокой или веревкой - не идеальный способ.

_________________
Думайте!


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Самодельное лаб оборудование
СообщениеДобавлено: 29 дек 2010 20:28
Не в сети
Посетитель
Посетитель
Аватара пользователя

Зарегистрирован: 06 ноя 2010 19:55
Сообщения: 25
Да, можно, но с веревкой тоже очень неплохо вышло. Длинный зажим хорошо пружинит, и получается крепкое упругое крепление. Я сам удивился, ибо делал этот "штатив" на время, а теперь хочу сделать нормально, заменив деревяную вертикальную стойку алюминиевым профилем.


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Самодельное лаб оборудование
СообщениеДобавлено: 17 сен 2011 05:46
Не в сети
Гуру
Гуру
Аватара пользователя

Зарегистрирован: 02 апр 2011 22:28
Сообщения: 1516
Откуда: Украина
Вольфрамовые самодельные спиральки, согнутые из проволок 0,8 и 1 мм в диаметре. Сделаны для нагревания маленьких тиглей до высоких температур в вакууме.
В центре фото такой тигелёк их оксида алюминия.
Вложение:
Вольфрамовые спирали.jpg
Вольфрамовые спирали.jpg [ 571.46 Кб | Просмотров: 16027 ]

Гнуть вольфрамовую проволоку непросто, она хрупкая, легко ломается. Вот куча отходов:
Вложение:
Вольфрам, лом проволоки.jpg
Вольфрам, лом проволоки.jpg [ 620.31 Кб | Просмотров: 16027 ]

А это то, ради чего, несмотря не на что :)
Вложение:
Ситаловые подложки.jpg
Ситаловые подложки.jpg [ 144.89 Кб | Просмотров: 16027 ]

Ситаловые подложки (толщина 0,6 мм) с напылением никеля через маску, заготовки для микроэлектроники.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Самодельное лаб оборудование
СообщениеДобавлено: 26 ноя 2011 14:23
Не в сети
Участник
Участник
Аватара пользователя

Зарегистрирован: 17 ноя 2009 16:28
Сообщения: 180
Откуда: НСК
Да плохо когда нормального штатива с набором лапок нет.
Помню, возился с изолентой, хомутами и прочей дребеденью.

Сам просил приятеля приварить арматурину к автомобильным рессорам.
а лапки позаимствовал на местном предприятии за коробку конфет и бутылку шампанского :)


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Самодельное лаб оборудование
СообщениеДобавлено: 26 ноя 2011 14:35
Не в сети
.
Аватара пользователя

Зарегистрирован: 04 ноя 2009 21:05
Сообщения: 46399
Откуда: Київ
TЁMKA писал(а):
Да плохо когда нормального штатива с набором лапок нет.
Помню, возился с изолентой, хомутами и прочей дребеденью.

Сам просил приятеля приварить арматурину к автомобильным рессорам.
а лапки позаимствовал на местном предприятии за коробку конфет и бутылку шампанского :)

Приходится выкручиваться кто как может - это касается не только юных химиков.

_________________
Думайте!


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Самодельное лаб оборудование
СообщениеДобавлено: 19 дек 2011 07:32
Не в сети
Начинающий
Начинающий
Аватара пользователя

Зарегистрирован: 29 авг 2011 23:42
Сообщения: 30
Откуда: Арктика
Вложение:
IMG_1182.JPG [ 2.1 Мб | Просмотров: 15865 ]

Один из моих первых самодельных штативов :ap:

_________________
Возраст - ещё не повод становиться взрослым !!!


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Самодельное лаб оборудование
СообщениеДобавлено: 21 дек 2011 01:04
Не в сети
Модератор
Модератор
Аватара пользователя

Зарегистрирован: 15 мар 2011 15:29
Сообщения: 4837

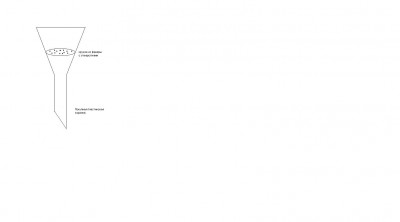

Статья про изготовление водоструйника в журнале была. А что насчёт изготовления простого аналога воронки Бюхнера, или фильтра Шотта-вот это вопрос. Про воронку Бюхнера есть идея:


Вложения:
Воронка Бюхнера.JPG
Воронка Бюхнера.JPG [ 30.97 Кб | Просмотров: 15826 ]
Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Самодельное лаб оборудование
СообщениеДобавлено: 21 дек 2011 01:08
Не в сети
.
Аватара пользователя

Зарегистрирован: 04 ноя 2009 21:05
Сообщения: 46399
Откуда: Київ
Про кружок фанеры забудьте: мало того, что он раскиснет, в условиях вакуума с одной стороны и атмосферного давления - с другой на 1 см2 поверхности действует сила в 1 кг.
