 Заголовок сообщения: Вихревые кольца
СообщениеДобавлено: 17 апр 2011 21:54
Не в сети
Модератор
Модератор
Аватара пользователя

Зарегистрирован: 09 сен 2010 19:23
Сообщения: 5588

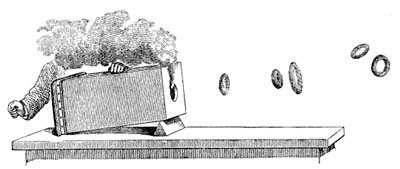

'Генератор дымовых колец' построил шотландский физик Питер Тейт в 1867 году. Рисунок из журнала того времени.
Вложение:
161201e9b233b01cb66b131f173b0386.JPG [ 14.84 Кб | Просмотров: 8207 ]

Фото и текст заимствован из статьи из Науки и жизни, http://www.nkj.ru/archive/articles/6040/
Также интересная статья Роберта Вуда, посвящённая вихревым кольцам есть в библиотечке "Квант"
http://kvant.mirror1.mccme.ru/1971/12/v ... _kolca.htm
Вуд построил большой генератор Тейта, ящик был со стороной около метра, кольца производили звук при столкновении со стеной, сбрасывали коробку и т.д.

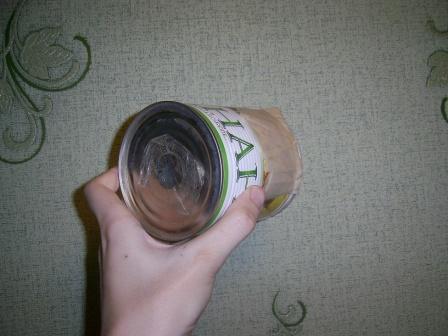

Между тем простейший "генератор" может быть собран за несколько минут. Возьмите большую банку из-под ананасов (или похожую по размерам) дно туго затяните анатомической резиновой перчаткой и зафиксируйте ниткой, плёнка должна "греметь". В противоположном торце вырежете отверстие диаметром 2,5 см. Заклейте его куском скотча.
Вложение:
PIC_0008.JPG [ 22.25 Кб | Просмотров: 8206 ]
Для наполнения банки дымом можно использовать ватки смоченные нашатырным спиртом и соляной кислотой, или просто положите внутрь зажжённый жгутик бумаги (как на видео) и приклейте скотч обратно, бумага погаснет и пространство наполнится дымом (осторожно не прожгите резину). Можно приступать к опытам. Для получения кольца отклейте скотч и легко и быстро ударьте пальцем по центру резиновой диафрагмы. Наилучший удар быстро подбирается экспериментально. Скорость колец можно менять, сталкивать одно с другим и т.п. Подробно всё описано в вышеприведённых статьях.

Ролик снят плохо, но кольца видно, глазом разумеется видно много интересных подробностей (особенно если выбрать выгодное положение против света) таких как вращение и расширение, тонкую структуру вихря. Видео выложу позже, отвратительно работает интернет.

_________________
Канал Химия и Химики:
https://www.youtube.com/channel/UChvmdt ... i4w/videos


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Вихревые кольца
СообщениеДобавлено: 17 апр 2011 22:32
Не в сети
Модератор
Модератор
Аватара пользователя

Зарегистрирован: 09 сен 2010 19:23
Сообщения: 5588
Кому интересно, вот ролик
Вложение:
Вихревые кольца.avi [2.73 Мб]
Скачиваний: 423


Или он же в 3GP
Вложение:
Вихревые кольца.3gp [599.08 Кб]
Скачиваний: 334

_________________
Канал Химия и Химики:
https://www.youtube.com/channel/UChvmdt ... i4w/videos


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Вихревые кольца
СообщениеДобавлено: 18 апр 2011 00:13
Не в сети
.
Аватара пользователя

Зарегистрирован: 04 ноя 2009 22:05
Сообщения: 39520
Откуда: Київ
Хорошее описание этого явления есть в книге

И.К. Кикоин (ред.) Опыты в домашней лаборатории (Библиотечка «Квант», выпуск 4)
Вложение:
Комментарий к файлу: И.К. Кикоин (ред.) Опыты в домашней лаборатории (Библиотечка «Квант», выпуск 4)
kvant_04.djvu [2.65 Мб]
Скачиваний: 438


Причем вихревые кольца бывают не только в газе, но и в жидкости.
Один из таких экспериментов показан на обложке:
Вложение:
Комментарий к файлу: И.К. Кикоин (ред.) Опыты в домашней лаборатории (Библиотечка «Квант», выпуск 4)
квант.jpg [ 70.23 Кб | Просмотров: 8189 ]

_________________
Книги по химии, физике, биологии - путеводитель по сайту


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Вихревые кольца
СообщениеДобавлено: 24 апр 2011 15:12
Не в сети
.
Аватара пользователя

Зарегистрирован: 04 ноя 2009 22:05
Сообщения: 39520
Откуда: Київ
Установки для получения больших дымовых колец


скачать
http://chemistry-chemists.com/Video-to- ... erator.mp4


скачать
http://chemistry-chemists.com/Video-to- ... ator-1.mp4


скачать
http://chemistry-chemists.com/Video-to- ... erator.mp4

_________________
Книги по химии, физике, биологии - путеводитель по сайту


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Вихревые кольца
СообщениеДобавлено: 24 апр 2011 19:29
Не в сети
Модератор
Модератор
Аватара пользователя

Зарегистрирован: 12 ноя 2009 20:00
Сообщения: 1518
Откуда: Одесса - мой город родной!
Последний - классный!!!

_________________
С уважением, Дмитрий Голуб

Ничто не обходится нам так дешево и не ценится окружающими так дорого, как простая вежливость
Мигель Сервантес


SGS - when you need to be sure


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Вихревые кольца
СообщениеДобавлено: 24 апр 2011 22:13
Не в сети
.
Аватара пользователя

Зарегистрирован: 04 ноя 2009 22:05
Сообщения: 39520
Откуда: Київ
В журнале будет материал по вихревым кольцам.
Две первые части уже выложены.
http://chemistry-chemists.com/N4_2011/U ... 11-U5.html
http://chemistry-chemists.com/N4_2011/U ... -U5-1.html

Если кто-то хочет заснять дымовые кольца или вихревые кольца в жидкости - сейчас самое время. Пока что есть только один ролик, который снял Иван Николаевич (выложен в начале темы).

_________________
Книги по химии, физике, биологии - путеводитель по сайту


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Вихревые кольца
СообщениеДобавлено: 26 апр 2011 22:28
Не в сети
.
Аватара пользователя

Зарегистрирован: 04 ноя 2009 22:05
Сообщения: 39520
Откуда: Київ
Попробовал сегодня делать вихревые кольца, используя 6-литровую бутылку со срезанным дном. В качестве мембраны служил кулек. Источник дыма - ватки, смоченные соляной кислотой и аммиаком.
Более-менее получилось.
Нужно подумать о другом источнике дыма: солянка с аммиаком дают не достаточно густой дым, кроме того, надышался так, что мало не показалось.

_________________
Книги по химии, физике, биологии - путеводитель по сайту


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Вихревые кольца
СообщениеДобавлено: 30 апр 2011 19:58
Не в сети
.
Аватара пользователя

Зарегистрирован: 04 ноя 2009 22:05
Сообщения: 39520
Откуда: Київ
Оформил первую часть экспериментов:
http://chemistry-chemists.com/N4_2011/U ... U5-11.html


_________________
Книги по химии, физике, биологии - путеводитель по сайту


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Вихревые кольца
СообщениеДобавлено: 02 май 2011 13:56
Не в сети
Модератор
Модератор
Аватара пользователя

Зарегистрирован: 09 сен 2010 19:23
Сообщения: 5588
Очень красивые кольца получаются с раствором флуоресцеина. Жаль на фото не выходят тонкие подробности и цвета. Выходят великолепные изумрудно-светящиеся кольца, резко окрашенные. Нужно непосредственно наблюдать это зрелище.
Вложение:
PIC_0002 (2).JPG
PIC_0002 (2).JPG [ 170.26 Кб | Просмотров: 8040 ]

Вложение:
PIC_0004 (2).JPG
PIC_0004 (2).JPG [ 174.55 Кб | Просмотров: 8040 ]

Вложение:
PIC_0005 (2).JPG
PIC_0005 (2).JPG [ 162.83 Кб | Просмотров: 8040 ]

Вложение:
PIC_0009.JPG [ 209.2 Кб | Просмотров: 8040 ]

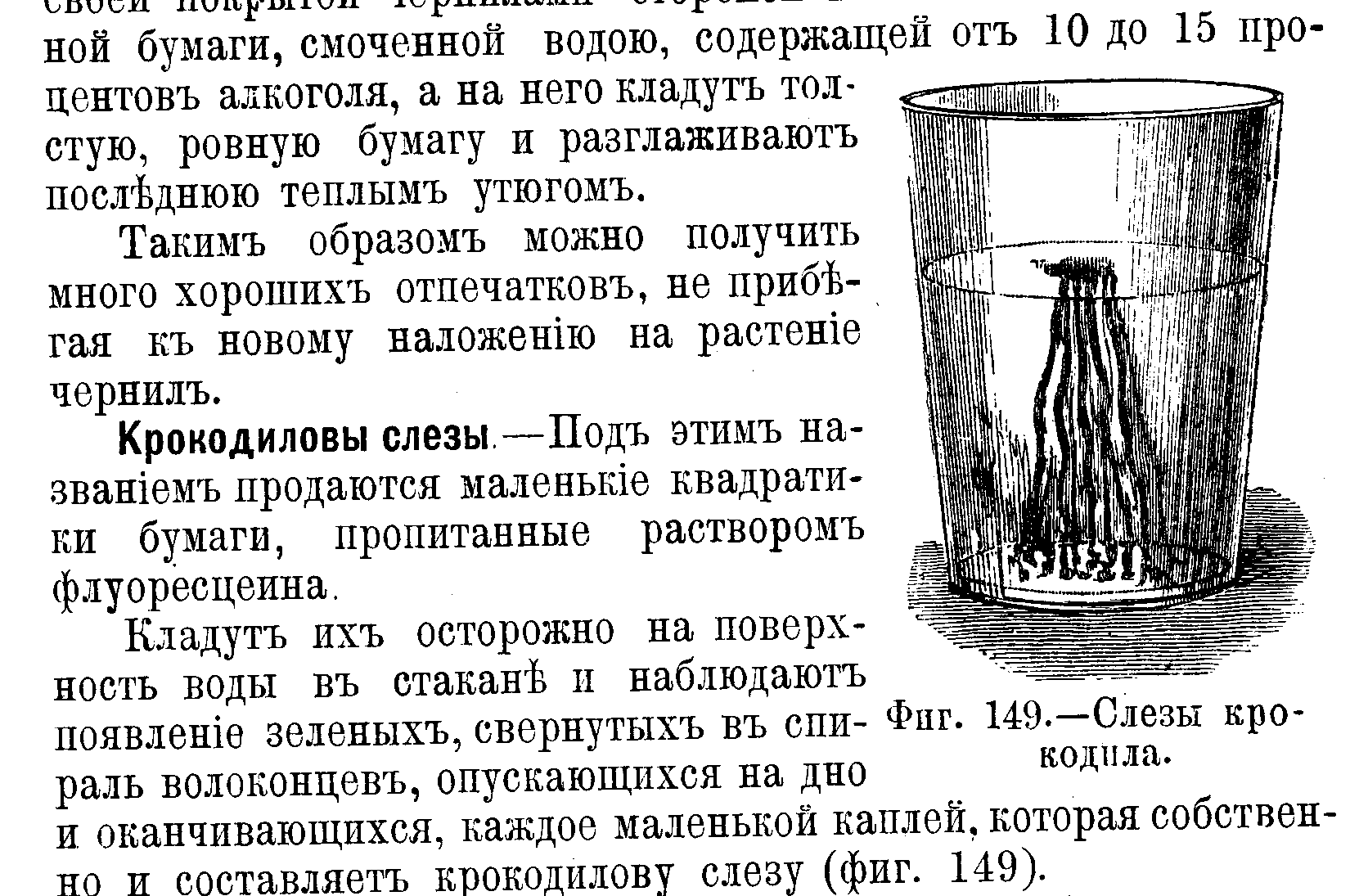

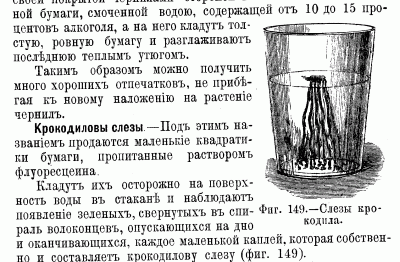

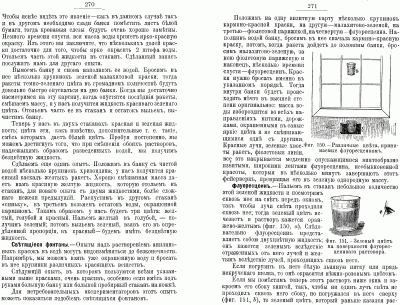

О похожем опыте писал Фэдо
Вложение:
p0143-sel.gif [ 80.38 Кб | Просмотров: 8040 ]

Вложение:
p0144-sel.gif [ 330.67 Кб | Просмотров: 8040 ]

Если бросить немного сухого флуоресцеина в стакан с водой действительно получаются красивые светящиеся нити и ленты, довольно долго не исчезающие.
Вложение:
PIC_0001.JPG [ 183.5 Кб | Просмотров: 8040 ]

В дальнейшем они разветвляются, раствор окрашивается, красивое зрелище, жаль снять его на мой фотоаппарат нельзя.

_________________
Канал Химия и Химики:
https://www.youtube.com/channel/UChvmdt ... i4w/videos


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Вихревые кольца
СообщениеДобавлено: 02 май 2011 14:36
Не в сети
.
Аватара пользователя

Зарегистрирован: 04 ноя 2009 22:05
Сообщения: 39520
Откуда: Київ
Действительно очень красиво. Думаю, стоит добавить еще одну часть в статью - немного фотографий уже есть.
Постараюсь достать флуоресцеин и сделать снимки. Правда, не уверен, что получится: вихревые кольца легко делать, красиво наблюдать, но очень тяжело снимать.

_________________
Книги по химии, физике, биологии - путеводитель по сайту


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Вихревые кольца
СообщениеДобавлено: 03 май 2011 13:54
Не в сети
Модератор
Модератор
Аватара пользователя

Зарегистрирован: 09 сен 2010 19:23
Сообщения: 5588
Попробовал повторить опыты с флуоресцеином (остался приготовленный вчера раствор). На солнечном свету зрелище красивое, но фотоаппарат в отличие от глаза, не воспроизводит удивительную игру цветов (мешает контраст яркого солнечного света). Лучше удаётся передать красоту колец флуоресцеина если в тёмной комнате направить уф-диод (лучше несколько, но у меня был один) на стакан с водой, тогда яркий свет не забивает таинственное изумрудное свечение, а слабый фиолетовый фон не мешает, так что если у кого из участников есть хорошая камера или фотоаппарат не пожалейте времени снять кольца при уф-свете.
Вот что вышло на мой посредственный фотоаппарат, на скорую руку -квадратная батарейка, один уф-диод.
Вложение:
PIC_0007.JPG [ 2.04 Мб | Просмотров: 6668 ]

Вложение:
PIC_0009.JPG [ 199.69 Кб | Просмотров: 6668 ]

Вложение:
PIC_0012.JPG [ 198.43 Кб | Просмотров: 6668 ]

Вложение:
PIC_0015.JPG [ 187.9 Кб | Просмотров: 6668 ]

Если возникнет проблема с флуоресцеином, возможно, подойдёт концентрированный раствор "хвойного концентрата", он есть в аптеках. Поваренная соль, которого имеет оранжевый оттенок от добавки флуоресцеина, в прошлом использовал его для борного люминофора.

_________________
Канал Химия и Химики:
https://www.youtube.com/channel/UChvmdt ... i4w/videos


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Вихревые кольца
СообщениеДобавлено: 03 май 2011 14:19
Не в сети
.
Аватара пользователя

Зарегистрирован: 04 ноя 2009 22:05
Сообщения: 39520
Откуда: Київ
Флуоресцеин светится в УФ, этим решается сразу две проблемы: "подсветка" вихревых колец и устранение мешающего фона.

_________________
Книги по химии, физике, биологии - путеводитель по сайту


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Вихревые кольца
СообщениеДобавлено: 11 май 2011 15:14
Не в сети
Модератор
Модератор
Аватара пользователя

Зарегистрирован: 09 сен 2010 19:23
Сообщения: 5588
Попробовал снять видео вихревых колец с флуоресцеином.
Вложение:
Флуоресцеиновые кольца и нити.avi [10.79 Мб]
Скачиваний: 274
Отчасти оно передаёт красоту явления. Почти белый цвет колец это восприятие фотоаппаратом контраста между ярким и слабым свечением, на самом деле ярко-зелёного. Уф-диод я закрепил в подставке, стакан освещался снизу.
Вложение:
DSCF0042.JPG [ 440.87 Кб | Просмотров: 6643 ]
Процесс шёл в тёмной комнате.
Капал я с небольшой высоты около 5 мм, при этом получаются неаккуратные кольца, но красивые "волны концентрации" в виде нитей и полос. Для получения ровных колец нужно капать раствор медленно вблизи поверхности воды. Вот кадры из видео, оно максимального разрешения, в меру сил дешёвого фотоаппарата, но весит достаточно много, т.к. кольца и "волны" движутся медленно, длительность 1,5 минуты.
Вложение:
Snapshot - 2.jpg
Snapshot - 2.jpg [ 498.92 Кб | Просмотров: 6643 ]

Вложение:
Snapshot - 4.jpg
Snapshot - 4.jpg [ 581.8 Кб | Просмотров: 6643 ]

_________________
Канал Химия и Химики:
https://www.youtube.com/channel/UChvmdt ... i4w/videos


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Вихревые кольца
СообщениеДобавлено: 19 май 2011 19:04
Не в сети
.
Аватара пользователя

Зарегистрирован: 04 ноя 2009 22:05
Сообщения: 39520
Откуда: Київ
Отрывок из Scientific American Reference Book
Цитата:
Liquid And Gaseous Rings

All who have learned a little of chemistry doubtless remember the experiment with vortex rings produced by phosphorus trihydride mixed with a little phosphide of hydrogen. As this curious phenomenon evidently does not depend upon the peculiar properties of this gas, I have been trying for some time to reproduce it by means of tobacco smoke, and even with chemical precipitates, which are, in a way, liquid smoke. After a few tentatives made at different times, my experiment succeeded perfectly. The following is, in brief, the mode of operating:

Take up a little hydrochloric acid in a pipette and put a few drops of it into a very dilute solution of nitrate of mercury, and you will obtain rings of mercurial chloride that will, in their descent, take on the same whirling motion that characterizes the aureolas of phosphureted hydrogen.

The drops of acid should be allowed to fall slowly, and from a feeble height, to the surface of the liquid contained in the vessel. It is unnecessary to say that the result may be obtained through the use of other solutions, provided that a precipitate is produced that is not very thick, for in the latter case the rings do not form. If need be, we may have recourse to milk, and carefully pour a few drops of it into a glass of water.
Вложение:
Комментарий к файлу: Fig. 1. - PRODUCTION OF SMOKE RINGS.
Fig-1-PRODUCTION-OF-SMOKE-RINGS.png [ 114.49 Кб | Просмотров: 6615 ]

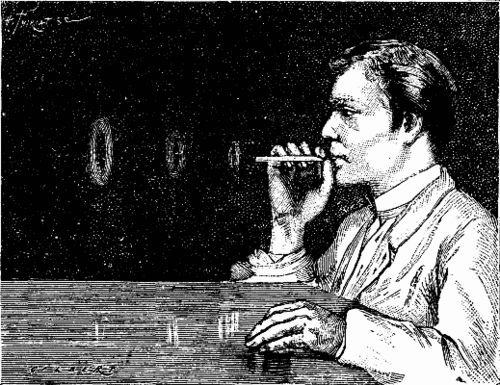

As regards smoke rings, it is easy to produce these by puffing cigar smoke through a tube (Fig. 1). But, in order to insure success, a few precautions are necessary. The least current of air must be avoided, and this requires the closing of the windows and doors. Moreover, in order to interrupt the ascending currents that are formed in proximity to the body, the operation should be performed over a table, as shown in the figure. The rings that pass beyond the table are not perceptibly influenced by currents of hot air. A tube ¾ inch in diameter, made by rolling up a sheet of common letter paper, suffices for making very beautiful rings of one inch or more in diameter. In order to observe the rings well, it is well to project them toward the darkest part of the room, or toward the black table, if the operator is seated. The first puffs will not produce any rings if the tube has not previously been filled with smoke. The whirling motion is perfectly visible on the exit of the ring from the tube, and even far beyond.
Вложение:

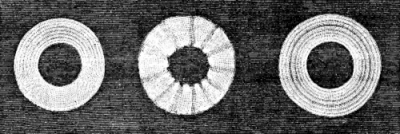

Комментарий к файлу: Figs. 2, 3, and 4. - VARIOUS ASPECTS OF SMOKE RINGS.
Figs-2-3-and-4-VARIOUS-ASPECTS-OF-SMOKE-RINGS.png [ 78.41 Кб | Просмотров: 6615 ]

As for the aspect of the rings projected with more or less velocity to different distances from the tube, Figs. 2, 3, and 4 give quite a clear idea of that. Figs. 3 and 6 show the mode of destruction of the rings when the air is still. There are always filaments of smoke that fall after being preceded by a sort of cup. These capricious forms of smoke, in spreading through a calm atmosphere, are especially very apparent when the rays of the sun enter the room. Very similar ones may be obtained in a liquid whose transparency is interfered with by producing a precipitate or rings in it.
Вложение:

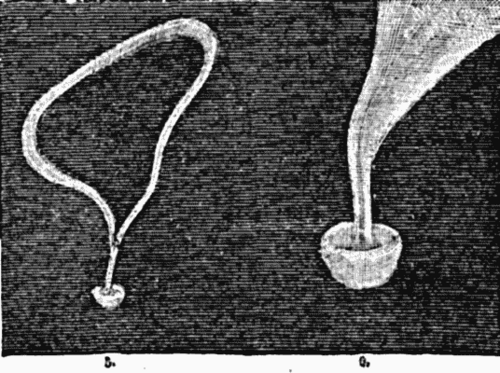

Комментарий к файлу: Figs. 5 and 6.. - SMOKE RINGS BREAKING UP.
Figs-5-and-6-SMOKE-RINGS-BREAKING-UP.png [ 154.76 Кб | Просмотров: 6615 ]

Figs. 5 and 6.. - SMOKE RINGS BREAKING UP.

http://chestofbooks.com/crafts/scientif ... Rings.html

_________________
Книги по химии, физике, биологии - путеводитель по сайту


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Вихревые кольца
СообщениеДобавлено: 10 ноя 2012 06:38
Не в сети
Модератор
Модератор
Аватара пользователя

Зарегистрирован: 17 ноя 2009 04:45
Сообщения: 8835
Откуда: г. Волгоград
Недавно случайно нашел один способ получения вихревых колец - ароматические палочки. Если тлеющую палочку держать строго вертикально и сделать подбрасывающее движение рукой - дым закрутится в тороидальный вихрь. Важно держать "лучину" строго вертикально и периодически стряхивать пепел поскольку максимальной живучести кольца достигают в случае когда источник дыма находится на самом острие. Главная сложность это подобрать оптимальную силу взмаха поскольку восходящий поток воздуха быстро разрушит кольцо.
Вложение:
Дымовые кольца.mp4 [10.26 Мб]
Скачиваний: 259

Видео снято на телефон, поэтому качество не очень. Плохо, что не видно самого главного - тонкой структуры вихря. Смотрится красиво особенно когда зависает неподвижно, а вращение вокруг оси тора продолжается.

_________________
Accidit in puncto quod non speratur in anno


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Вихревые кольца
СообщениеДобавлено: 10 ноя 2012 12:46
Не в сети
Модератор
Модератор
Аватара пользователя

Зарегистрирован: 09 сен 2010 19:23
Сообщения: 5588
Хороший способ и коробки не надо.

Можно, наверное, тлеющую палочку, как источник дыма в генераторе колец использовать? И солянки с аммиаком не надо и дым будет приятнее.

_________________
Канал Химия и Химики:
https://www.youtube.com/channel/UChvmdt ... i4w/videos


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Вихревые кольца
СообщениеДобавлено: 10 ноя 2012 13:35
Не в сети
.
Аватара пользователя

Зарегистрирован: 04 ноя 2009 22:05
Сообщения: 39520
Откуда: Київ
Не только приятнее, но и стабильнее: дым от хлорида аммония быстро оседает на стенки.

_________________
Книги по химии, физике, биологии - путеводитель по сайту


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Вихревые кольца
СообщениеДобавлено: 10 ноя 2012 13:46
Не в сети
Модератор
Модератор
Аватара пользователя

Зарегистрирован: 09 сен 2010 19:23
Сообщения: 5588
Несколько оффтоп, но напомнило:
В детстве была игрушка из керамики :ay: - старик, курящий сигареты. В рот вставлялась тонюсенький цилиндрик - "сигарета" (были в комплекте) и зажигалась. Если не было сквозняков появлялись крохотные дымовые кольца. Из чего сделаны были "сигареты" не знаю, тогда не интересовался, но медленно тлеющий материал.

_________________
Канал Химия и Химики:
https://www.youtube.com/channel/UChvmdt ... i4w/videos


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Вихревые кольца
СообщениеДобавлено: 10 ноя 2012 16:19
Не в сети
Гуру
Гуру
Аватара пользователя

Зарегистрирован: 24 ноя 2009 12:17
Сообщения: 3236
Откуда: Новосибирск
Это были палочки из целлулоида, завёрнутого в папиросную бумагу.

_________________
- Не люблю тех, которые вслух произносят один тост, а про себя думают другой.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Вихревые кольца
СообщениеДобавлено: 21 авг 2013 19:30
Не в сети
.
Аватара пользователя

Зарегистрирован: 04 ноя 2009 22:05
Сообщения: 39520
Откуда: Київ
Пузырьки воздуха, поднимаясь из толщи воды, оказывается, тоже дают вихревые кольца:
Вложение:
мяч захвачен вихревым кольцом.gif
мяч захвачен вихревым кольцом.gif [ 2 Мб | Просмотров: 5312 ]

_________________
Книги по химии, физике, биологии - путеводитель по сайту


Вернуться к началу
 Профиль Отправить email

Показать сообщения за:  Поле сортировки
Начать новую тему Ответить на тему  [ Сообщений: 25 ]  На страницу 1, 2  След.

Часовой пояс: UTC [ Летнее время ]


Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 1


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Найти:
Перейти:

[Сообщить об ошибке, испорченном вложении, битой ссылке]
Powered by phpBB © 2000, 2002, 2005, 2007 phpBB Group
