 Заголовок сообщения: Нетривиальное использование компакт-диска
СообщениеДобавлено: 19 дек 2011 21:36
Не в сети
Участник
Участник

Зарегистрирован: 15 май 2010 11:46
Сообщения: 194
stas писал(а):
3. Совсем дикий метод - использовать CD-болванку! Ну и что, что по центру дырка?! Зато как экзотично: кванты дуги (или разряда - как правильнее?) соответственно более или менее прожигают активный слой диска, который затем можно "скинуть" на хард, проанализировать при помощи спец. ПО и т.д. По-моему, идея заслуживает внимания. Тем более, какие бабки можно выбить на написание ПО, отладку супер-пупер-модерновой технологии :)

Очень креативная идея! :ar: . Только не понятно что потом считает дисковод, да и считает ли вообще что-нибудь, болванка-то будет покороблена, будет прокручивать много раз, у него голова закружится :be:
С бабками, которые "можно выбить на написание ПО" не все так просто - надо быть родственником начальника или хотя бы его фаворитом (лучше фавориткой) :aa:


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Молибденовая синь. Подскажите что делать...
СообщениеДобавлено: 19 дек 2011 21:51
Не в сети
Модератор
Модератор
Аватара пользователя

Зарегистрирован: 15 мар 2011 16:29
Сообщения: 4837
Извиняюсь за оффтоп, но меня давно мучит идея сделать простенький спектрометр из той же CD-болванки. не у кого нет идей, как это лучше сделать?


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Молибденовая синь. Подскажите что делать...
СообщениеДобавлено: 19 дек 2011 22:17
Не в сети
Участник
Участник

Зарегистрирован: 15 май 2010 11:46
Сообщения: 194
Trel писал(а):
Извиняюсь за оффтоп, но меня давно мучит идея сделать простенький спектрометр из той же CD-болванки. не у кого нет идей, как это лучше сделать?

Так изложите свою идею чтобы было что обсуждать, дополнять и критиковать :ao:


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Нетривиальное использование компакт-диска
СообщениеДобавлено: 19 дек 2011 22:43
Не в сети
Модератор
Модератор
Аватара пользователя

Зарегистрирован: 12 ноя 2009 20:00
Сообщения: 1518
Откуда: Одесса - мой город родной!
Чтобы избежать флуда и оффтопов, отделил в новую тему.
Тем более, что радужный спектр, отделяемый компакт-диском, у меня тожу вызывал ассоциации с дифракционной решеткой.

Чуть позже тема будет перенесена в "Опыты по физике"

_________________
С уважением, Дмитрий Голуб

Ничто не обходится нам так дешево и не ценится окружающими так дорого, как простая вежливость
Мигель Сервантес


SGS - when you need to be sure


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Нетривиальное использование компакт-диска
СообщениеДобавлено: 19 дек 2011 22:45
Не в сети
Модератор
Модератор
Аватара пользователя

Зарегистрирован: 15 мар 2011 16:29
Сообщения: 4837

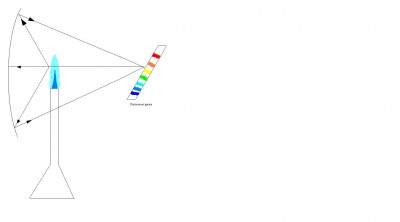

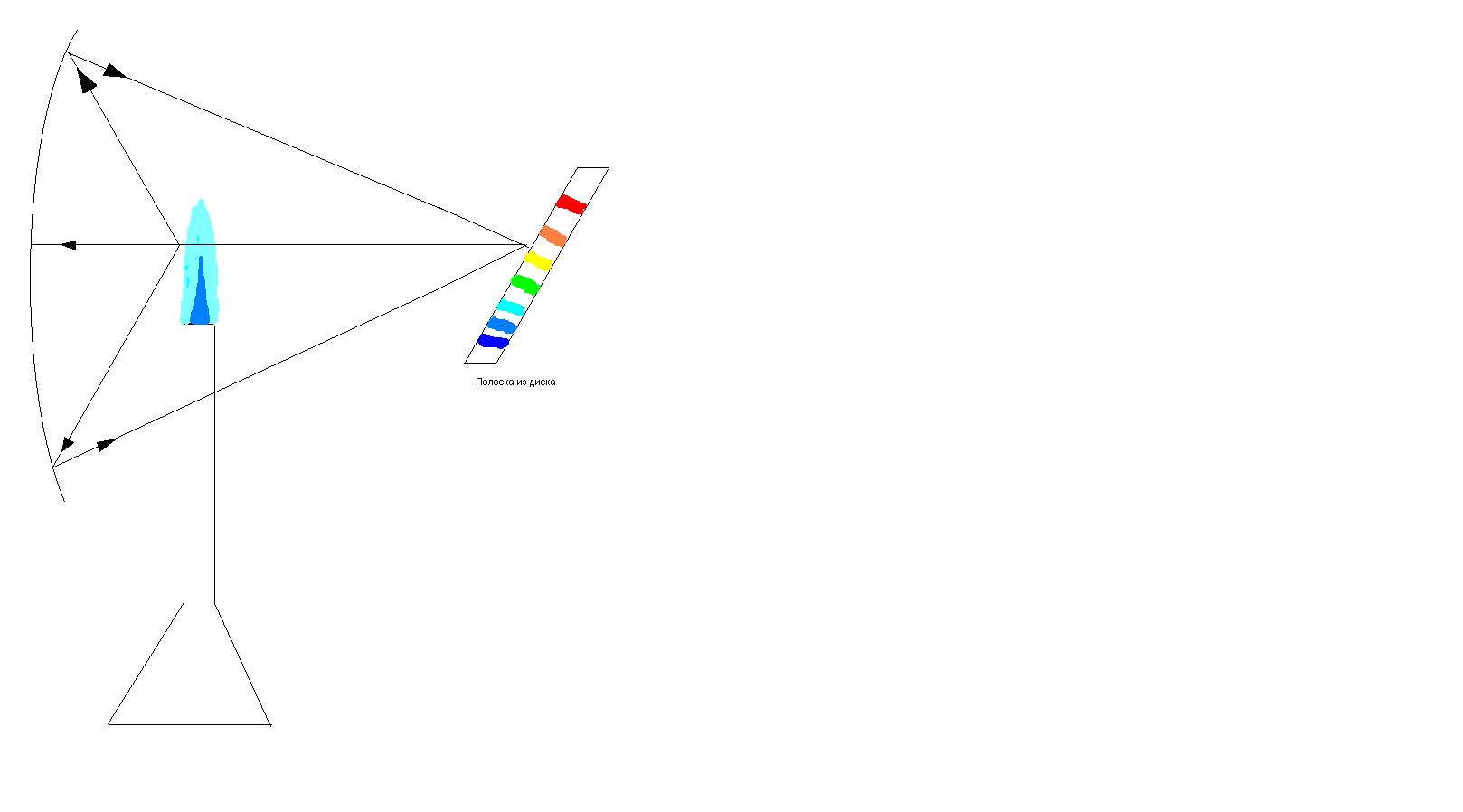

Быстренько нарисовал в Paint'е основную идею:


Вложения:
Спектрометр.JPG [ 44.87 Кб | Просмотров: 6967 ]
Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Нетривиальное использование компакт-диска
СообщениеДобавлено: 19 дек 2011 23:08
Не в сети
Модератор
Модератор
Аватара пользователя

Зарегистрирован: 12 ноя 2009 20:00
Сообщения: 1518
Откуда: Одесса - мой город родной!
Это скорее не спектрометр, а спектроскоп.
И все равно нужно придумать что-то вроде коллиматора, чтобы не накладывались полосы разных частей спектра.

_________________
С уважением, Дмитрий Голуб

Ничто не обходится нам так дешево и не ценится окружающими так дорого, как простая вежливость
Мигель Сервантес


SGS - when you need to be sure


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Нетривиальное использование компакт-диска
СообщениеДобавлено: 19 дек 2011 23:18
Не в сети
Модератор
Модератор
Аватара пользователя

Зарегистрирован: 15 мар 2011 16:29
Сообщения: 4837
ДДТ писал(а):
Это скорее не спектрометр, а спектроскоп.
И все равно нужно придумать что-то вроде коллиматора, чтобы не накладывались полосы разных частей спектра.

Да, ошибся-спектроскоп. Можете поясней и поподробней обьяснить, что такое этот коллиматор.

chemlab писал(а):
Еще бы и словесное описание физического (и химического!) принципов работы...

А что там описывать-то: в тёмном помещении стоит горелка, в которую вносится образец. Световые лучи фокусируются вогнутым зеркалом, падают на полоску, вырезанную из компакт-диска, на которой становятся видны части спектра. Ещё бы придумать, как это всё покомпактнее сделать.


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Нетривиальное использование компакт-диска
СообщениеДобавлено: 19 дек 2011 23:36
Не в сети
Модератор
Модератор
Аватара пользователя

Зарегистрирован: 12 ноя 2009 20:00
Сообщения: 1518
Откуда: Одесса - мой город родной!
chemlab, хватит флудить.

_________________
С уважением, Дмитрий Голуб

Ничто не обходится нам так дешево и не ценится окружающими так дорого, как простая вежливость
Мигель Сервантес


SGS - when you need to be sure


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Нетривиальное использование компакт-диска
СообщениеДобавлено: 20 дек 2011 20:19
Не в сети
Модератор
Модератор
Аватара пользователя

Зарегистрирован: 15 мар 2011 16:29
Сообщения: 4837
Где можно взять подходящее вогнутое зеркало?


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Нетривиальное использование компакт-диска
СообщениеДобавлено: 20 дек 2011 20:53
Не в сети
Модератор
Модератор
Аватара пользователя

Зарегистрирован: 12 ноя 2009 20:00
Сообщения: 1518
Откуда: Одесса - мой город родной!
Trel писал(а):
Где можно взять подходящее вогнутое зеркало?

Вогнутое зеркало будет, по-моему, чересчур усложнять конструкцию.

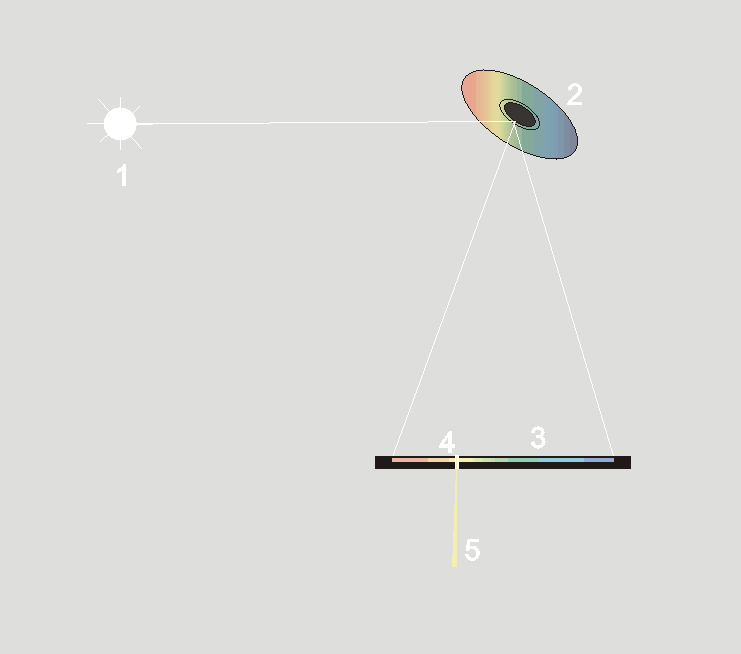

Мой вариант:
Вложение:
Комментарий к файлу: Схема 1
CD Диск.gif
CD Диск.gif [ 5.86 Кб | Просмотров: 6887 ]

Свет от источника 1 (например, пламя горелки) попадает на компакт-диск 2, отражается от него, причем волны с разной длиной волны - под разными углами. Отраженный свет падает на преграду 3, в которой есть щель 4, через которую проходит монохроматизированный свет 5.

_________________
С уважением, Дмитрий Голуб

Ничто не обходится нам так дешево и не ценится окружающими так дорого, как простая вежливость
Мигель Сервантес


SGS - when you need to be sure


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Нетривиальное использование компакт-диска
СообщениеДобавлено: 20 дек 2011 20:56
Не в сети
Модератор
Модератор
Аватара пользователя

Зарегистрирован: 15 мар 2011 16:29
Сообщения: 4837
Интересно, только если источник света неяркий (пламя горелки), то будет ли эта схема работать?


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Нетривиальное использование компакт-диска
СообщениеДобавлено: 20 дек 2011 21:00
Не в сети
Модератор
Модератор
Аватара пользователя

Зарегистрирован: 15 мар 2011 16:29
Сообщения: 4837
Только что попробовал. Отражение света от настольной лампы на листе бумаги диском-просто "солнечный зайчик", никакого разделения нет.


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Нетривиальное использование компакт-диска
СообщениеДобавлено: 20 дек 2011 21:14
Не в сети
Модератор
Модератор
Аватара пользователя

Зарегистрирован: 15 мар 2011 16:29
Сообщения: 4837
Интересно, получится склеить из оргстекла герметичную призму, заполнить её водой и использовать её для разложения света на части?


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Нетривиальное использование компакт-диска
СообщениеДобавлено: 20 дек 2011 22:00
Не в сети
.
Аватара пользователя

Зарегистрирован: 04 ноя 2009 22:05
Сообщения: 40154
Откуда: Київ
Trel писал(а):
Интересно, получится склеить из оргстекла герметичную призму, заполнить её водой и использовать её для разложения света на части?

Это вполне возможно, только у воды дисперсия (способность разлагать белый свет) гораздо слабее, чем, например, у силикатного стекла.

_________________
Не плач, не плач, Марусенько,
Не плач, не журися,
Та за свого миленького
Богу помолися!


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Нетривиальное использование компакт-диска
СообщениеДобавлено: 20 дек 2011 22:26
Не в сети
Модератор
Модератор
Аватара пользователя

Зарегистрирован: 12 ноя 2009 20:00
Сообщения: 1518
Откуда: Одесса - мой город родной!
Отписываюсь о результатах.

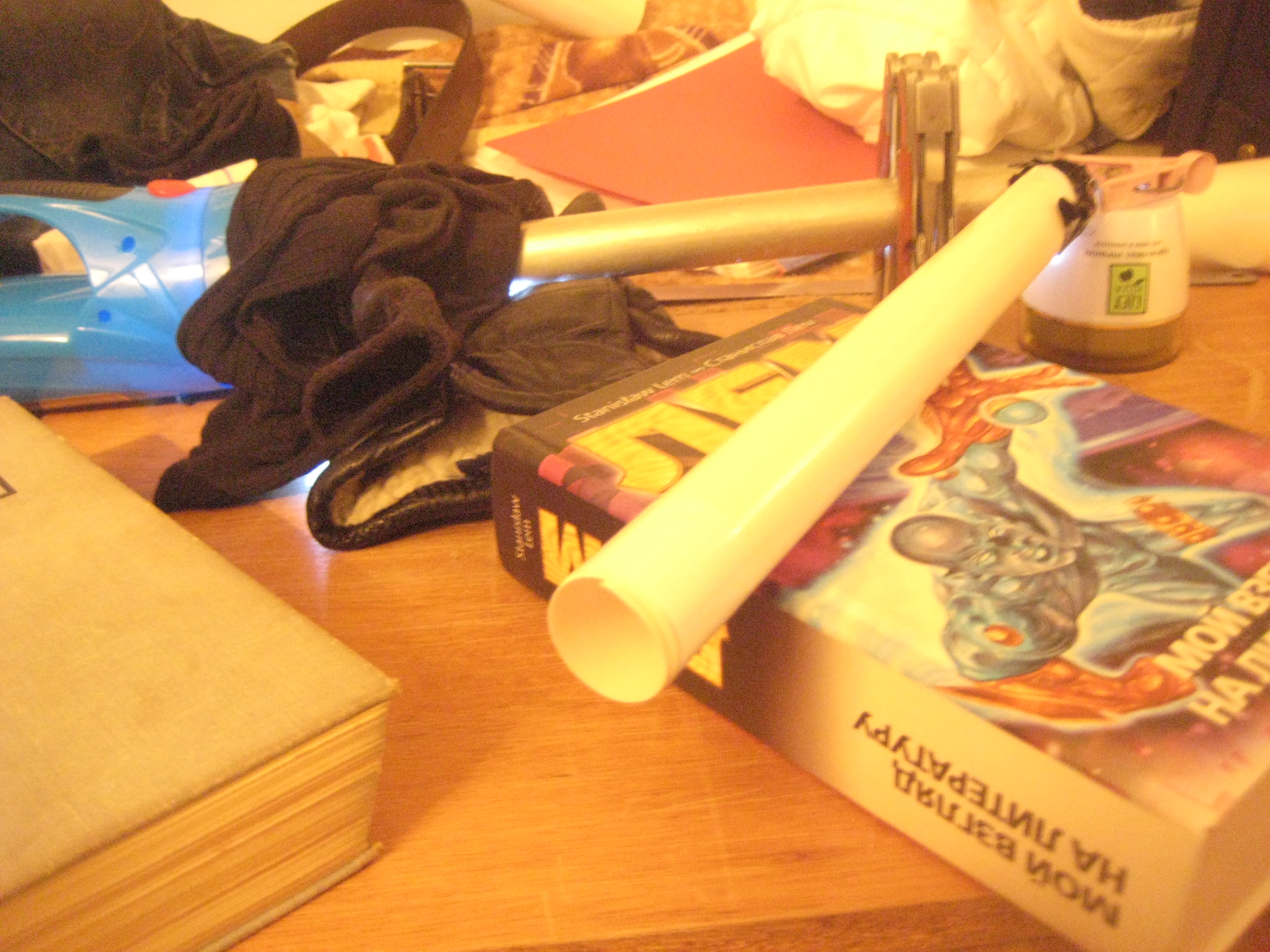

Собрал модель спектроскопа из двух трубок, кусочка диска, лампы и вспомогательных запчастей.
Только не смейтесь :)
Вложение:
Комментарий к файлу: Действующий образец спектроскопа 8)
IMG_3059.jpg [ 1.53 Мб | Просмотров: 5833 ]

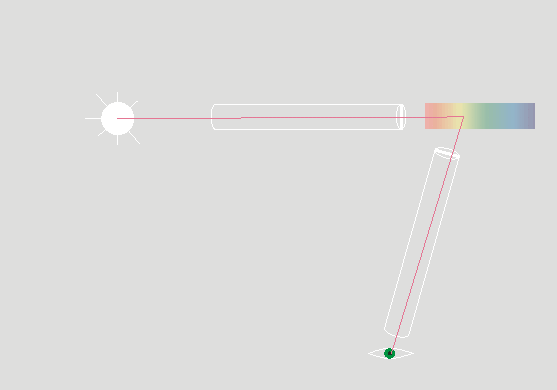

Схема устройства:
Вложение:
Комментарий к файлу: Схема 2
CD Диск 1.gif
CD Диск 1.gif [ 3.56 Кб | Просмотров: 5833 ]

Трубки с одной стороны заклеены черной пленкой ORACAL, в которой ножом сделаны узкие прорези.
Свет, проходя сквозб первую щель в трубке 1, попадает на кусочек диска. В результате получается одна широкая белая полоса, видимая под углом отражения, и неширокий прямоугольник, окрашенный в цвета спектра.
Вторая узкая щель во второй трубке позволяет отсечь другие цвета.

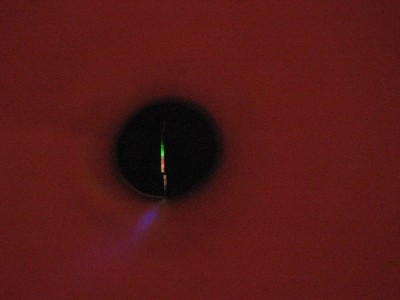

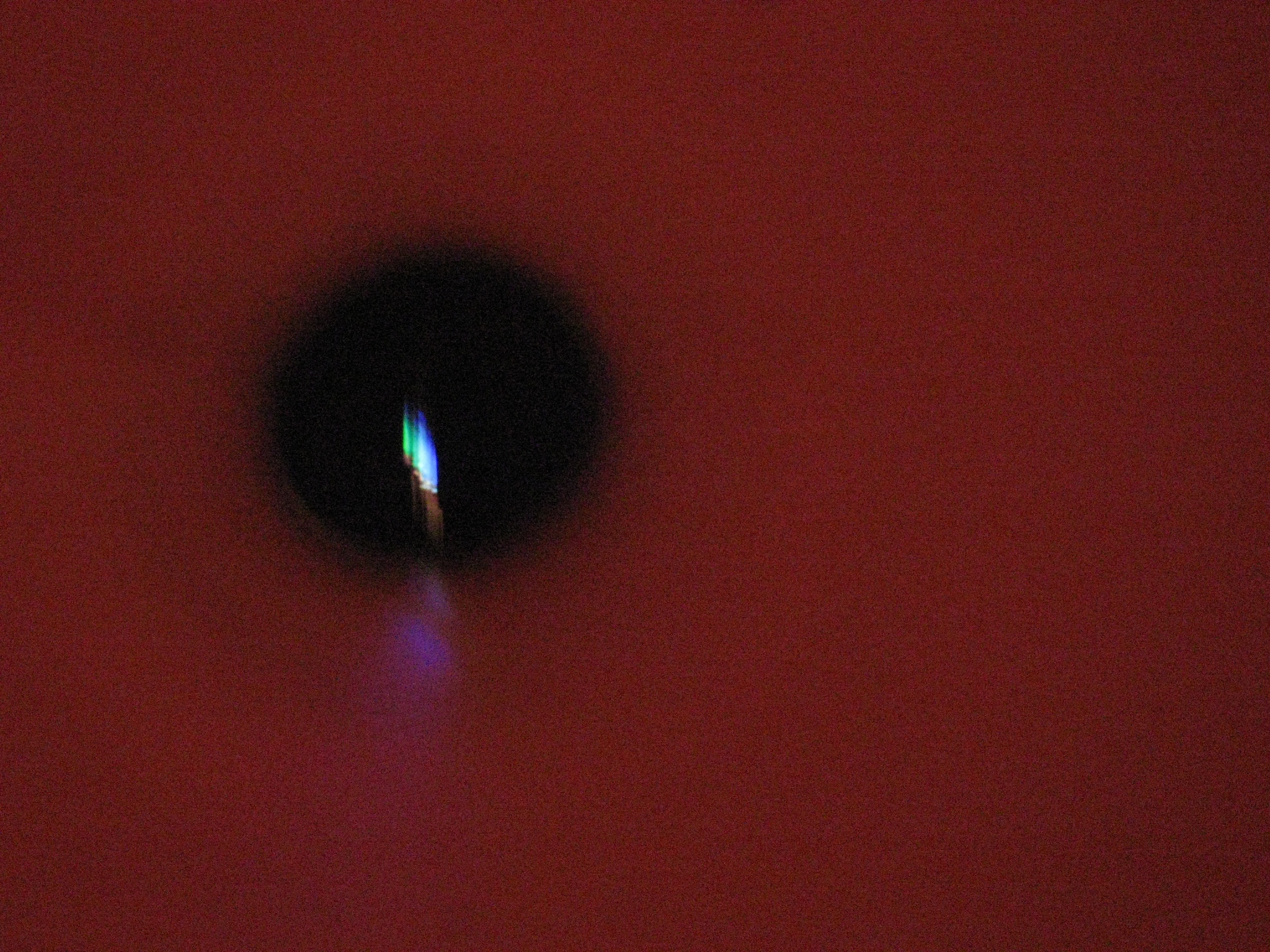

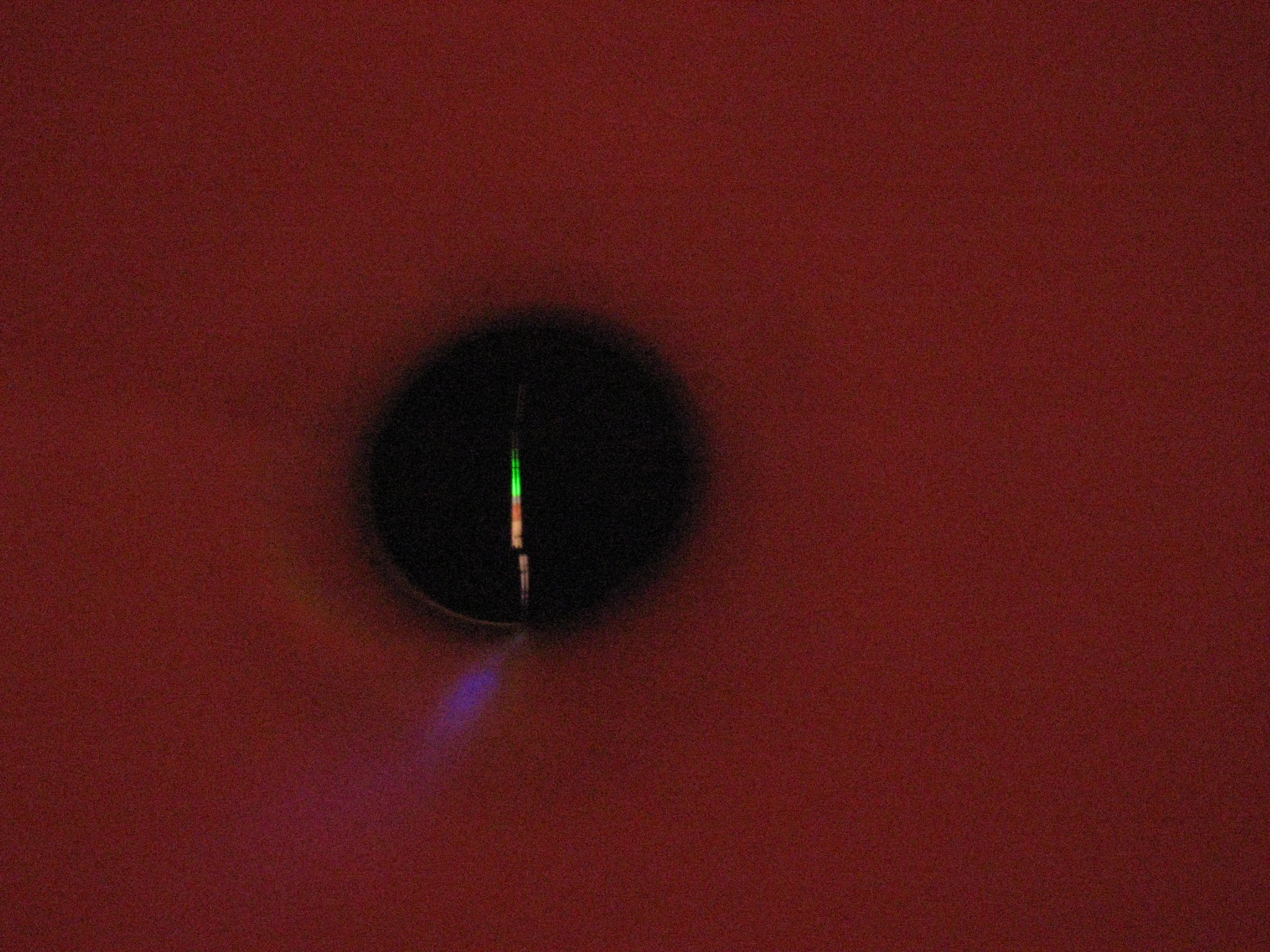

Вот что удалось снять внутри (качество съемки не очень) :)

Вложение:
Комментарий к файлу: фото 1
IMG_3057.jpg [ 1.95 Мб | Просмотров: 5833 ]


Вложение:
Комментарий к файлу: фото 2
IMG_3058.jpg [ 1.95 Мб | Просмотров: 5833 ]


Как показал опыт, у диска очень слабая способность разделять лучи. Так, зеленый и синий цвета были практически неразделимыми.
Возможно, если применить коллиматор, позволяющий получить достаточно узкую полосу на большом растоянии, то качество было получше, у меня из-за узкой щели и не точечного источника света полоса быстро уширялась, появлялись интерференционные полосы и т.д.

_________________
С уважением, Дмитрий Голуб

Ничто не обходится нам так дешево и не ценится окружающими так дорого, как простая вежливость
Мигель Сервантес


SGS - when you need to be sure


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Нетривиальное использование компакт-диска
СообщениеДобавлено: 20 дек 2011 22:45
Не в сети
.
Аватара пользователя

Зарегистрирован: 04 ноя 2009 22:05
Сообщения: 40154
Откуда: Київ
Когда учился в школе, вместо стеклянной призмы с успехом приспособил десятилитровый прямоугольный аквариум, который наклонял под определенным углом. В результате на потолке была четкая "радуга".

Помню, как несколько недель подряд весной бежал со школы домой, надеясь каждый раз, что облака не закроют Солнце.

_________________
Не плач, не плач, Марусенько,
Не плач, не журися,
Та за свого миленького
Богу помолися!


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Нетривиальное использование компакт-диска
СообщениеДобавлено: 20 дек 2011 22:56
Не в сети
Модератор
Модератор
Аватара пользователя

Зарегистрирован: 15 мар 2011 16:29
Сообщения: 4837

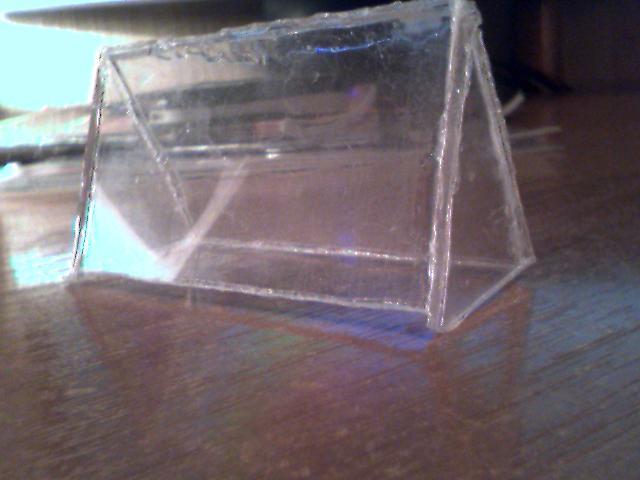

Интересно, а у меня сохнет призма из оргстекла:


Вложения:
Призма.JPG [ 31.07 Кб | Просмотров: 5827 ]
Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Нетривиальное использование компакт-диска
СообщениеДобавлено: 20 дек 2011 23:08
Не в сети
Модератор
Модератор
Аватара пользователя

Зарегистрирован: 15 мар 2011 16:29
Сообщения: 4837
Vladimir писал(а):
Это вполне возможно, только у воды дисперсия (способность разлагать белый свет) гораздо слабее, чем, например, у силикатного стекла.

Так что, заполнить призму не водой, а силикатным клеем?


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Нетривиальное использование компакт-диска
СообщениеДобавлено: 21 дек 2011 00:01
Не в сети
.
Аватара пользователя

Зарегистрирован: 04 ноя 2009 22:05
Сообщения: 40154
Откуда: Київ
Могут быть проблемы с прозрачностью и усадкой при застывании.

_________________
Не плач, не плач, Марусенько,
Не плач, не журися,
Та за свого миленького
Богу помолися!


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Нетривиальное использование компакт-диска
СообщениеДобавлено: 21 дек 2011 00:02
Не в сети
Модератор
Модератор
Аватара пользователя

Зарегистрирован: 15 мар 2011 16:29
Сообщения: 4837
Теоретически в закрытой призме он не должен застыть, а насчёт прозрачности-вот это под вопросом. А что если заполнить раствором какого-то вещества?


Вернуться к началу
 Профиль Отправить email
