 Заголовок сообщения: Самодельная катушка Румкорфа / Электрофорная машина
СообщениеДобавлено: 31 май 2012 23:16
Не в сети
Начинающий
Начинающий

Зарегистрирован: 07 мар 2011 19:18
Сообщения: 40

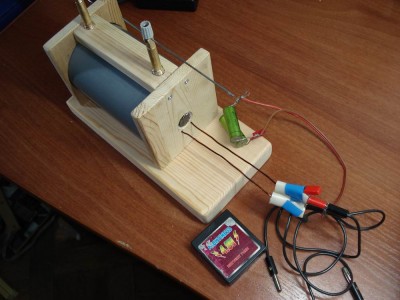

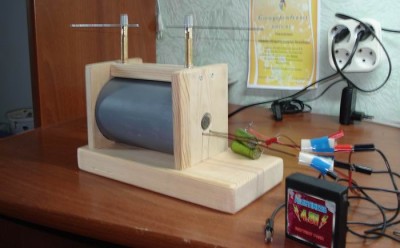

Удалось самому соорудить сий прибор, так сказать осуществить мечту детства- заиметь эту искрометную машину. :bp: Осталось только покрасить корпус (хочу в черный цвет), ну и сделать прерыватель. Может на счет прерывателя кто-то что-нибудь подскажет. При предварительном испытании, при питании от аккумулятора на 4,8V удалось "высечь" искру длиной 8 см. Из электролампы делал "плазменный шарик". Если кого-то заинтересовали детали, спрашивайте.


Вложения:
DSC05839--.jpg [ 106.35 Кб | Просмотров: 8822 ]
DSC05838--.jpg [ 63.29 Кб | Просмотров: 8822 ]
DSC05837--.jpg [ 47.72 Кб | Просмотров: 8822 ]


Последний раз редактировалось xylol 01 июн 2012 00:48, всего редактировалось 2 раз(а).
Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Самодельная катушка Румкорфа
СообщениеДобавлено: 31 май 2012 23:19
Не в сети
Модератор
Модератор
Аватара пользователя

Зарегистрирован: 15 мар 2011 16:29
Сообщения: 4837
Заинтересовали конечно. Можете объяснить как вы ее делали:


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Самодельная катушка Румкорфа
СообщениеДобавлено: 31 май 2012 23:26
Не в сети
Модератор
Модератор
Аватара пользователя

Зарегистрирован: 27 мар 2012 23:51
Сообщения: 2342
Откуда: Москва, Воронеж, Калужская область.
Я лет 5 назад пытался сделать, но ничего не вышло. Сколько витков? В ручную наматывали?


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Самодельная катушка Румкорфа
СообщениеДобавлено: 31 май 2012 23:35
Не в сети
Гуру
Гуру
Аватара пользователя

Зарегистрирован: 02 апр 2011 23:28
Сообщения: 1516
Откуда: Украина
xylol писал(а):
... Может на счет прерывателя кто-то что-нибудь подскажет...

Тиристорный регулятор освещенности.
Я делал: viewtopic.php?p=23504#p23504

Вложение:
Разрядник на катушке зажигания.jpg
Разрядник на катушке зажигания.jpg [ 24.27 Кб | Просмотров: 8801 ]


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Самодельная катушка Румкорфа
СообщениеДобавлено: 31 май 2012 23:44
Не в сети
Модератор
Модератор
Аватара пользователя

Зарегистрирован: 09 сен 2010 19:23
Сообщения: 5695
xylol писал(а):
Может на счет прерывателя кто-то что-нибудь подскажет.

Раньше использовались т.н. электролитические прерыватели.
Если интересно вот дополнительная информация

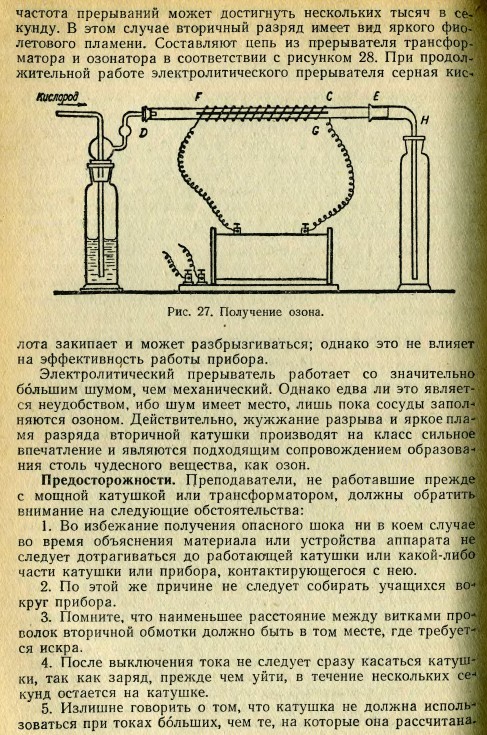

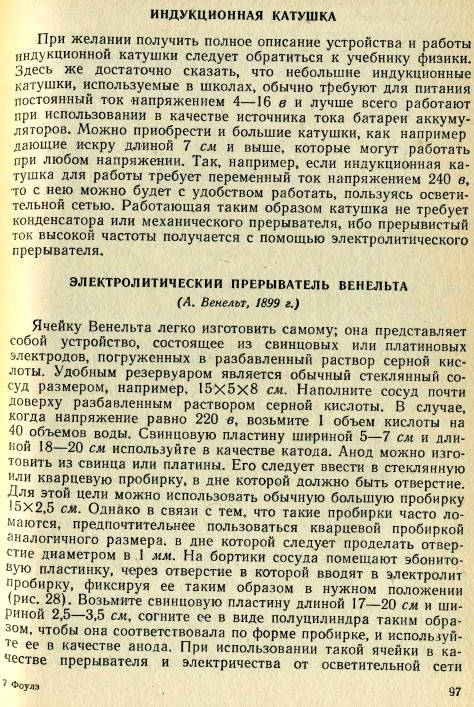

О них можно почитать например в Фоулзе (Лекционные опыты по химии)
Вложение:
2012-05-31_212238.jpg [ 190.84 Кб | Просмотров: 8796 ]

Вложение:
2012-05-31_212324.jpg [ 176.23 Кб | Просмотров: 8796 ]

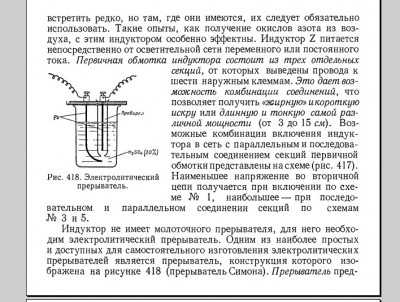

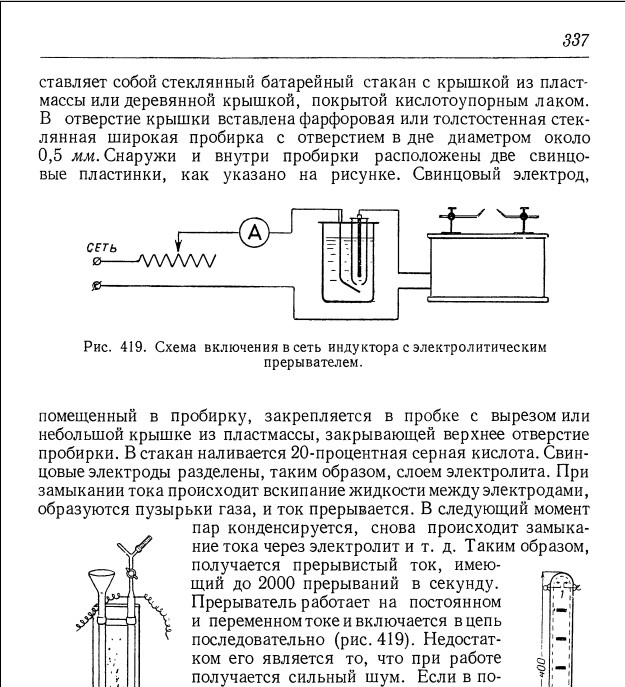

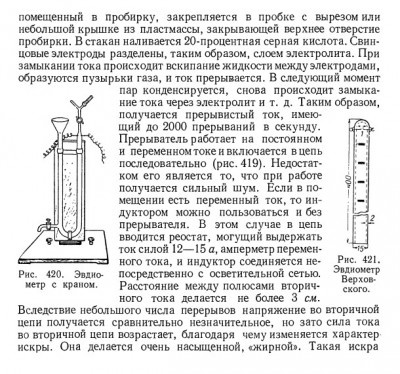

Или в Верховском (Техника и методика химического эксперимента в школе)
Вложение:
Верховский 1.jpg
Верховский 1.jpg [ 142.88 Кб | Просмотров: 8796 ]

Вложение:
2.jpg [ 143.67 Кб | Просмотров: 8796 ]

Вложение:
2012-05-31_213036.jpg [ 155.05 Кб | Просмотров: 8796 ]

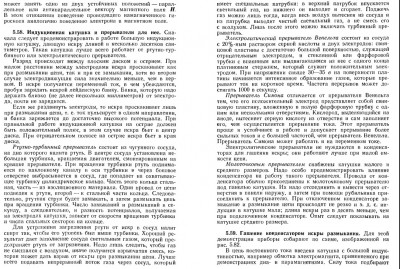

Практикуме Ивероновой
Вложение:
2012-05-31_214326.jpg [ 405.94 Кб | Просмотров: 8796 ]

и разумеется в старинных книжках (как и о самих катушках)

_________________
Канал Химия и Химики:
https://www.youtube.com/channel/UChvmdt ... i4w/videos


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Самодельная катушка Румкорфа
СообщениеДобавлено: 31 май 2012 23:47
Не в сети
Начинающий
Начинающий

Зарегистрирован: 07 мар 2011 19:18
Сообщения: 40
Trel писал(а):
Заинтересовали конечно. Можете объяснить как вы ее делали:

Сердечник в виде пучка отожженной железной проволоки 0,8 мм (пучок 16 мм в диаметре, длина 16 см)помещен в клееную на зпоксидке бумажную трубку. Поверх намотана первичная обмотка из 140 витков медной проволоки с эмалевым покрытием и х/б нитью изоляцией 1,5 мм диаметром (от старого школьного трансформатора). Все это в отрезке ПВХ- трубы залито парафином.
Вторичная обмотка из 8 секций по 7000 витков каждая, проводом ПЭ 0,125. Израсходовал 1 кг (вроде получается где-то 10 км длин.) Намотал довольно быстро на станочке из ручной дрели.Подсчет витков калькулятором + геркон (в нете подробная информация имеется). Катушки делал из картона, проваренного в парафине и отрезков ПВХ-труб.Каждую катушку по отдельности проваривал в парафине и выдерживал в вакууме (водоструйный насос + скороварка).
После сбора всей конструкции,пайки катушек между собой все залил парафином в вакууме, в отрезок ПВХ-трубы. Жалею, что не фотографировал все этапы изготовления. Деревянный корпус виден на фото. Для уменьшения искрения между контактами использовал 2 конденсатора по 1 мкФ 630V. Ломаю голову, как соорудить прерыватель. Буду рад каждому совету.


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Самодельная катушка Румкорфа
СообщениеДобавлено: 31 май 2012 23:52
Не в сети
Гуру
Гуру
Аватара пользователя

Зарегистрирован: 02 апр 2011 23:28
Сообщения: 1516
Откуда: Украина
В Энциклопедическом словаре Брокгауза и Ефрона есть статья «Электролитический прерыватель», там довольно подробно описаны конструктивные виды.

Мне все-таки видится, что тиристорный регулятор проще применить, уже готовый к употреблению прибор. :)


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Самодельная катушка Румкорфа
СообщениеДобавлено: 01 июн 2012 00:02
Не в сети
Начинающий
Начинающий

Зарегистрирован: 07 мар 2011 19:18
Сообщения: 40
Всем спасибо за советы. Еще хочу спросить, какое максимально напряжение можно подавать для питания, чтобы не дай Бог не случился внутренний пробой? Я не физик, не электрик, поэтому много всяких простых вопросов возникает. :)


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Самодельная катушка Румкорфа
СообщениеДобавлено: 01 июн 2012 00:18
Не в сети
Модератор
Модератор
Аватара пользователя

Зарегистрирован: 09 сен 2010 19:23
Сообщения: 5695
xylol писал(а):
Удалось самому соорудить сий прибор, так сказать осуществить мечту детства- заиметь эту искрометную машину.

Я раньше одно время пытался, но потом забросил. Однако примитивную однодисковую электрофорную машину удалось тогда построить (по описанию из словаря Брокгауза). Есть что-то притягательное в старинных источниках высокого напряжения -катушках Румкорфа (ныне почти забытых), электростатических машинах. Веет какой-то научной романтикой и трогательной примитивностью - это как сравнить первые аэропланы-этажерки и современные спортивные самолёты.
Моня Квасов писал(а):
Мне все-таки видится, что тиристорный регулятор проще применить, уже готовый к употреблению прибор.

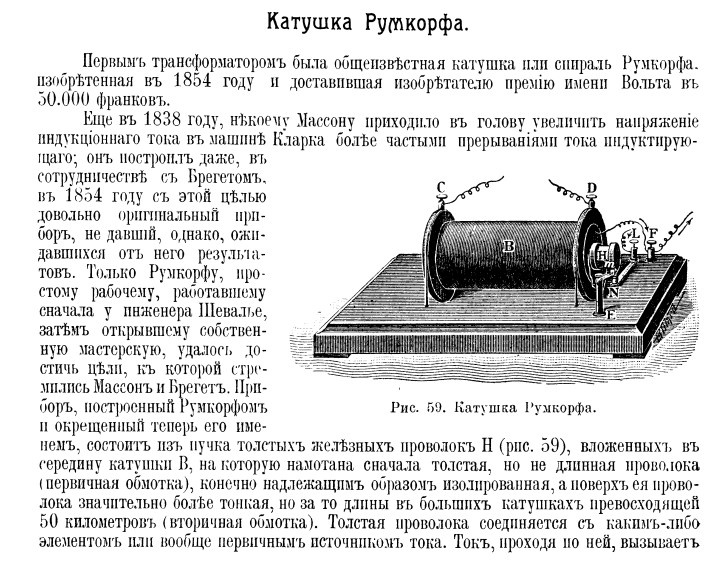

Катушка Румкорфа
Вложение:
2012-05-31_220625.jpg [ 162.98 Кб | Просмотров: 8785 ]
и современный тиристорный регулятор, как то неэстетично :ap:
Проще наверное сделать более современный источник высокого напряжения.

_________________
Канал Химия и Химики:
https://www.youtube.com/channel/UChvmdt ... i4w/videos


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Самодельная катушка Румкорфа
СообщениеДобавлено: 01 июн 2012 00:28
Не в сети
Начинающий
Начинающий

Зарегистрирован: 07 мар 2011 19:18
Сообщения: 40
Иван Николаевич писал(а):
xylol писал(а):
Удалось самому соорудить сий прибор, так сказать осуществить мечту детства- заиметь эту искрометную машину.

Я раньше одно время пытался, но потом забросил. Однако примитивную однодисковую электрофорную машину удалось тогда построить (по описанию из словаря Брокгауза). Есть что-то притягательное в старинных источниках высокого напряжения -катушках Румкорфа (ныне почти забытых), электростатических машинах. Веет какой-то научной романтикой и трогательной примитивностью - это как сравнить первые аэропланы-этажерки и современные спортивные самолёты.
Моня Квасов писал(а):
Мне все-таки видится, что тиристорный регулятор проще применить, уже готовый к употреблению прибор.

Катушка Румкорфа
Вложение:
Вложение 2012-05-31_220625.jpg больше недоступно
и современный тиристорный регулятор, как то неэстетично :ap:
Проще наверное сделать более современный источник высокого напряжения.

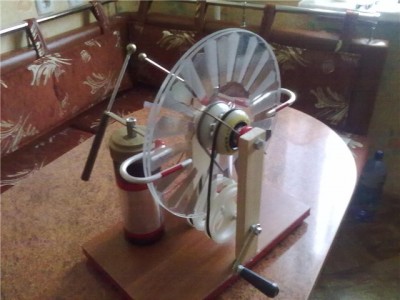

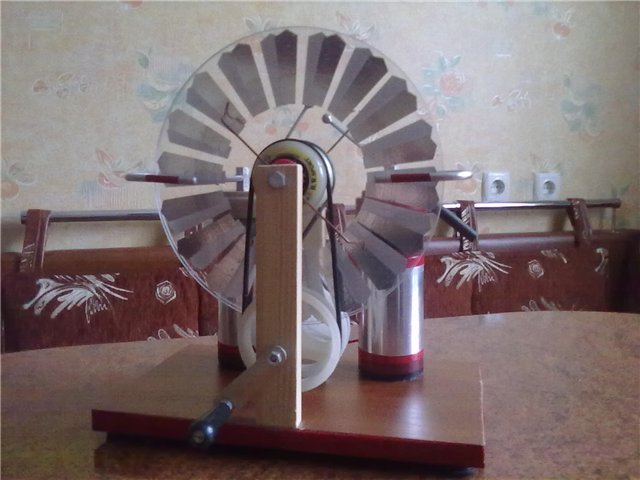

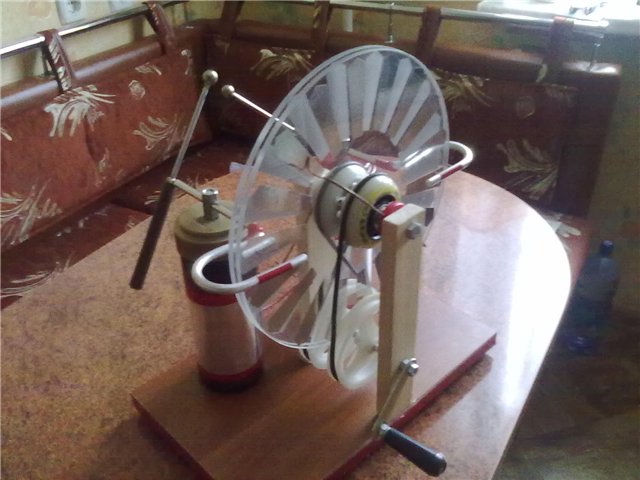

Моя электрофорная машина
Вложение:
71777f30c3e4.jpg [ 54.41 Кб | Просмотров: 8731 ]

Вложение:
f4c5a96180a5.jpg [ 49.77 Кб | Просмотров: 8731 ]

А прерыватель хочется молоточковый, чтобы катуха была, как настоящая


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Самодельная катушка Румкорфа
СообщениеДобавлено: 01 июн 2012 01:09
Не в сети
Начинающий
Начинающий

Зарегистрирован: 07 мар 2011 19:18
Сообщения: 40
Небольшой фрагмент видео. Снимал телефоном- качество не очень.


Вложения:
26052012012.mp4 [7.19 Мб]
Скачиваний: 548
Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Самодельная катушка Румкорфа
СообщениеДобавлено: 01 июн 2012 01:24
Не в сети
Начинающий
Начинающий

Зарегистрирован: 07 мар 2011 19:18
Сообщения: 40
феерверкер писал(а):
Я лет 5 назад пытался сделать, но ничего не вышло. Сколько витков? В ручную наматывали?

А почему не получилось?


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Самодельная катушка Румкорфа
СообщениеДобавлено: 01 июн 2012 01:59
Не в сети
Модератор
Модератор
Аватара пользователя

Зарегистрирован: 27 мар 2012 23:51
Сообщения: 2342
Откуда: Москва, Воронеж, Калужская область.
Намотал катушку, сначала был провод диаметром 0,8мм, а после провод диаметром с волос (у меня такого большая катушка). Сделал разрядник из двух пластин меди расположенных на равном расстоянии друг от друга, (промежуток между ними был приблизительно с миллиметр). И подключил крону, эффект - ноль. Тогда подключил к аккумулятору (я его использовал для электролиза), но вместо искр на разряднике, получил шипение в катушке, которое длилось где-то с секунду, и намотка в одном месте потемнела. Похоже произошел пробой в катушке, теперь я понял что совершил большую глупость, и так ни в коем случае делать нельзя!
В катушке в общей сложности было около 2000 витков, но размер для нее был относительно маленький. Про электрофорную машину спрошу завтра.


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Самодельная катушка Румкорфа
СообщениеДобавлено: 01 июн 2012 02:16
Не в сети
Начинающий
Начинающий

Зарегистрирован: 07 мар 2011 19:18
Сообщения: 40
феерверкер писал(а):
Намотал катушку, сначала был провод диаметром 0,8мм, а после провод диаметром с волос (у меня такого большая катушка). Сделал разрядник из двух пластин меди расположенных на равном расстоянии друг от друга, (промежуток между ними был приблизительно с миллиметр). И подключил крону, эффект - ноль. Тогда подключил к аккумулятору (я его использовал для электролиза), но вместо искр на разряднике, получил шипение в катушке, которое длилось где-то с секунду, и намотка в одном месте потемнела. Похоже произошел пробой в катушке, теперь я понял что совершил большую глупость, и так ни в коем случае делать нельзя!
В катушке в общей сложности было около 2000 витков, но размер для нее был относительно маленький. Про электрофорную машину спрошу завтра.


Так на постоянном токе без прерывателя ничего не получится. Только при разрыве первичной цепи во вторичной генерируются мгновенные токи.


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Самодельная катушка Румкорфа
СообщениеДобавлено: 01 июн 2012 02:42
Не в сети
Модератор
Модератор
Аватара пользователя

Зарегистрирован: 17 ноя 2009 04:45
Сообщения: 9257
Откуда: г. Волгоград
xylol писал(а):
А прерыватель хочется молоточковый, чтобы катуха была, как настоящая

Механический прерыватель идея не очень хорошая. Во первых усложняется конструкция, поскольку параллельно прерывателю нужно будет ставить конденсатор. Несмотря на это синусойду Вам получить так и не удастся (как правило только "зубчатку"). У прерывателя Венельта существенный недостаток - во-первых дорогой (платиновая проволока), во-вторых работает при напряжениях только свыше 50 вольт (иначе газовая подушка просто не образуется). И в-третьих подключать его нужно только к "плюсу" источника.
Наиболее оптимальным является прерыватель Симона (описан у Брокгауза и Евфрона). Представляет собой электролизер пространство которого разделено перегородкой с одним или несколькими отверстиями (чем меньше диаметр отверстия тем ниже напряжение срабатывания, обычно около 20 вольт и ниже). Электролит 40% серная кислота, электроды свинцовые пластины. Выдает почти идеальную синусоиду. Лучше работает без конденсатора. Можно поставить последовательно несколько таких прерывателей. Получится импульсный трансформатор.
Источник питания: по отзывам на электротехнических форумах, лучше всего пойдут анодные и металло-воздушные батареи. Первые дают высокую разность потенциалов (напряжение), поэтому ненужно особо морочится с прерывателем. Второй вариант наиболее предпочтителен, поскольку МВ батареи выдают высокую плотность тока (порядка 1,2 А с 10 см2 площади катода) и дуга, питаемая такими источниками, гаснет только при расплавлении электродов. Впечатляет и расстояние между электродами - 40 см.

_________________
Accidit in puncto quod non speratur in anno


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Самодельная катушка Румкорфа
СообщениеДобавлено: 01 июн 2012 08:28
Не в сети
Гуру
Гуру
Аватара пользователя

Зарегистрирован: 02 апр 2011 23:28
Сообщения: 1516
Откуда: Украина
Иван Николаевич писал(а):
Катушка Румкорфа ... и современный тиристорный регулятор, как то неэстетично :ap:
Проще наверное сделать более современный источник высокого напряжения.

Ну-у, ежели автор темы хочет воспроизвести в точности аутентичную технику, то электроника из другого века совсем не к месту! :)

С другой стороны, электронный регулятор мощьности — обычный приборчик, продается в хоз-, строй-, электромагазинах. При уже готовой катушке, чтобы побыстрее приступить к искрометанию, — быстрый и легкий вариант доделать установку.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Самодельная катушка Румкорфа
СообщениеДобавлено: 01 июн 2012 12:05
Не в сети
Модератор
Модератор
Аватара пользователя

Зарегистрирован: 27 мар 2012 23:51
Сообщения: 2342
Откуда: Москва, Воронеж, Калужская область.
xylol писал(а):

Моя электрофорная машина
Вложение:

Вложение:


Я давно горел желанием ее сделать, но не было подходящих стеклянных пластин. Пробовал с пластиковыми, но конденсаторы не заряжались... :confused: Я вместо алюминиевой фольги использовал медную (на мой взгляд - так лучше). Можете прислать водео работы электрофорной машины? Качество маловажно, в долгу не останусь! :)


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Самодельная катушка Румкорфа
СообщениеДобавлено: 01 июн 2012 12:59
Не в сети
Гуру
Гуру
Аватара пользователя

Зарегистрирован: 24 ноя 2009 12:17
Сообщения: 3464
Откуда: Новосибирск
Если не пытаться воспроизводить старину, в качестве высоковольтного трансформатора можно использовать автомобильную катушку зажигания. Когда-то делал на её основе искровой течеискатель.

_________________
- Не люблю тех, которые вслух произносят один тост, а про себя думают другой.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Самодельная катушка Румкорфа
СообщениеДобавлено: 01 июн 2012 15:50
Не в сети
Модератор
Модератор
Аватара пользователя

Зарегистрирован: 17 ноя 2009 04:45
Сообщения: 9257
Откуда: г. Волгоград
Катушка зажигания, ЕМНИП и есть катушка Румкорфа.

_________________
Accidit in puncto quod non speratur in anno


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Самодельная катушка Румкорфа
СообщениеДобавлено: 01 июн 2012 22:51
Не в сети
Модератор
Модератор
Аватара пользователя

Зарегистрирован: 09 сен 2010 19:23
Сообщения: 5695
феерверкер писал(а):
xylol писал(а):

Моя электрофорная машина
Вложение:

Вложение:


Я давно горел желанием ее сделать, но не было подходящих стеклянных пластин. Пробовал с пластиковыми, но конденсаторы не заряжались... :confused: Я вместо алюминиевой фольги использовал медную (на мой взгляд - так лучше). Можете прислать водео работы электрофорной машины? Качество маловажно, в долгу не останусь! :)

Немного поофтоплю. Если почитать старые книжки то становится ясно что стекло это плохой материал для электростатической машины- не помню где это прочитал, было насчёт электрической машины с трением при малейшей влажности (довольно было собраться нескольким зрителям в комнате) и машина отказывалась работать. ЕМНИП писалось что лучшее стекло флинт, т.к. менее гигроскопично.
Поэтому тонкое орстекло для дисков это самое то :ay: . Фабричная сделана как раз из него. Насчёт медной фольги - имеете ввиду наклеенную на диск? Там и алюминиевая неплохо служит. Когда-то полоски клеил спиртовым раствором шеллака.
______________________________________________________________
А получится ли импровизированная катушка Румкорфа, если вторичную обмотку не мотать самому, что довольно сложно, а набрать из нескольких последовательно соединённых продажных вторичек высоковольтного трансформатора для телевизора?

_________________
Канал Химия и Химики:
https://www.youtube.com/channel/UChvmdt ... i4w/videos


Вернуться к началу
 Профиль

Показать сообщения за:  Поле сортировки
Начать новую тему Ответить на тему  [ Сообщений: 74 ]  На страницу 1, 2, 3, 4  След.

Часовой пояс: UTC [ Летнее время ]


Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 6


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Найти:
Перейти:

[Сообщить об ошибке, испорченном вложении, битой ссылке]
Powered by phpBB © 2000, 2002, 2005, 2007 phpBB Group
