Пиропатрон


Козьма Прутков


Обнаружив ошибку на странице, выделите ее и нажмите Ctrl + Enter


Пиропатрон - это особое пиротехническое устройство, в котором под действием расширяющихся газов совершается та или иная работа. Газы выделяются при быстром горении специальных смесей.

Стандартный пиропатрон состоит из воспламенителя (обычно электрического) небольшого заряда и корпуса. Раньше такие устройства применялись крайне ограниченно, например пиропатроны, которые чаще назывались "пироболтами" соединяли секции космических кораблей.

Если нужно было быстро и надежно разъединить секции корабля, заряды автоматически подрывались, при этом разрушалось только само соединение, не затрагивая крепежи и все остальное оборудование. В частности, такая операция требовалась при отделении спускаемого аппарата. Например, в ракетах "Союз" использовалось более четырехсот "пироболтов".

С развитием техники пиропатроны применяются все чаще. Нередко от их надежности зависит жизнь людей. В 1971 году в спускаемом аппарате корабля "Союз-11" произошло преждевременное открытие клапана системы дыхательной вентиляции и спускаемый аппарат разгерметизировался. Когда спасатели нашли спускаемый аппарат, создалось впечатление, что космонавты живы, только находятся без сознания. К сожалению, чудес не бывает: члены экипажа Георгий Добровольский, Владимир Волков, Виктор Пацаев погибли - они около десяти минут находились в условиях вакуума.

Точную причину трагедии мы не знаем до сих пор, но согласно наиболее распространенной версии, клапан мог открыться из-за срабатывания зарядов пироболтов, которые находились поблизости.

Чем грозит отказ подушки безопасности при автомобильной аварии нетрудно себе представить, а ведь это тоже пиропатрон. Кроме того, пиропатроны применяются для аварийного отключения аккумулятора, фиксации ремня безопасности, в системах пожаротушения. Небольшой пиропатрон автоматически раскрывает запасной парашют при достижении заданной высоты, если парашютист по какой-то причине этого не сделал, тем самым спасая ему жизнь.

В зависимости от назначения в пиропатронах применяются различные взрывчатые вещества, от азида натрия в газогенераторном составе подушки безопасности до высокобризантного октогена в "пироболтах", также иногда применяются пороха и топливно-окислительные смеси.

Пиропатрон принадлежит к числу устройств, которые широко применяются в технике, но большинство людей не видели пиропатроны (или аналогичные приспособления) вживую.

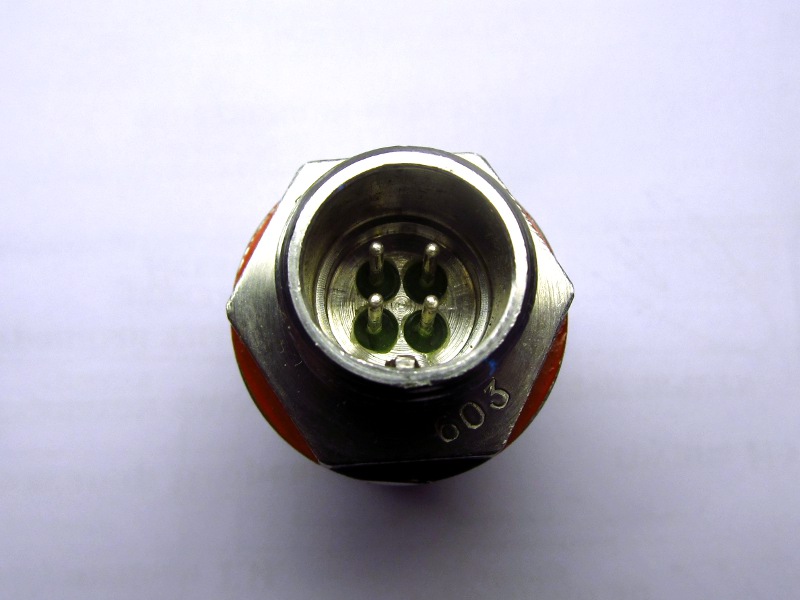

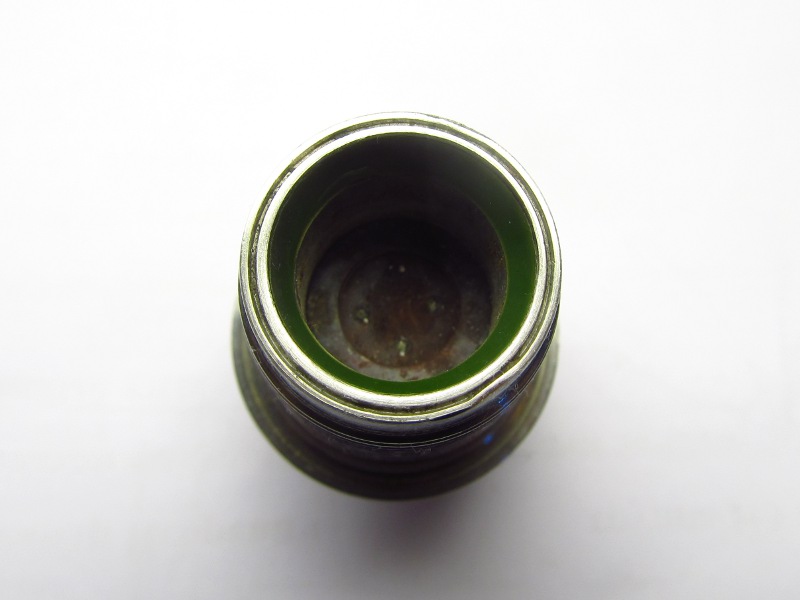

Усовершенствованный двухмостиковый пиропатрон
Усовершенствованный двухмостиковый пиропатрон
Усовершенствованный двухмостиковый пиропатрон
Усовершенствованный двухмостиковый пиропатрон

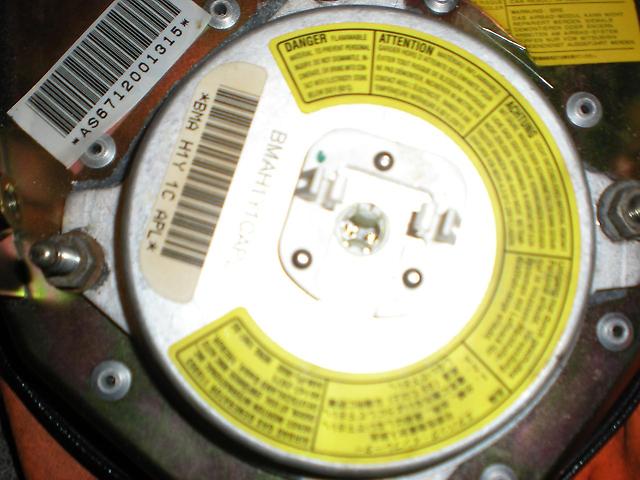

Работа пиропатрона в подушке безопасности
Работа пиропатрона в подушке безопасности
Работа пиропатрона в подушке безопасности

Пиропатрон аккумулятора
Пиропатрон аккумулятора

Работа пиропатрона парашюта
Работа пиропатрона парашюта
Работа пиропатрона парашюта
Работа пиропатрона парашюта



Стоит напомнить, что самостоятельное изготовление описанного ниже пиропатрона очень опасно, поэтому я крайне не рекомендую повторять что-то подобное.

Итак, было решено изготовить быстроразъемный взрывной карабин аналог "пироболта". В качестве корпуса использовалась пластиковая водопроводная труба, так как металлический корпус при взрыве дает много опасных осколков. В качестве креплений использовались деревянные заглушки с отверстиями для веревок. Для дополнительной защиты креплений между основным зарядом и заглушкой насыпалась и уплотнялась глиняная подушка.

Заряд состоял из 2 граммов ТЭНа (тетранитропентаэритрит), впоследствии оказалось, что это слишком много. Инициирование электрическое, в качестве ИВВ (инициирующее взрывчатое вещество) использовался заряд около 70 миллиграмм АЦНС (ацетиленид-нитрат серебра). В качестве груза использовалось удачно подвернувшееся бревно, кстати, довольно тяжелое.

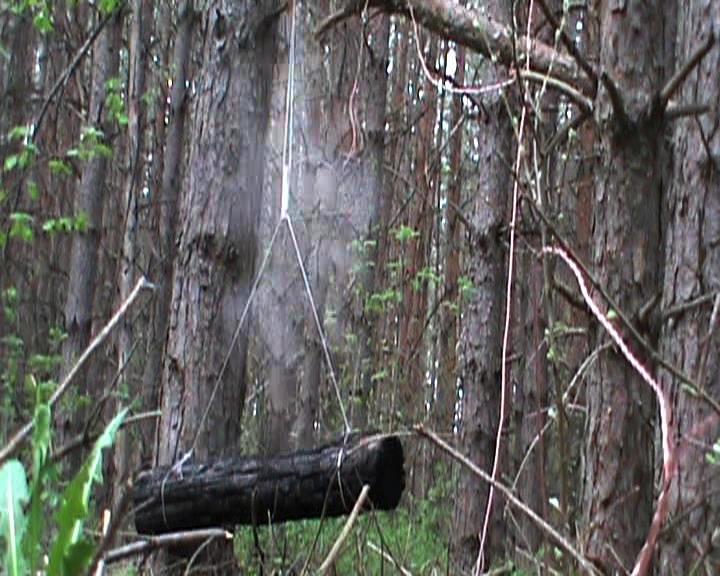

Пиропатрон в целом сработал неплохо, на видео хорошо видно как разгибается ветка, удерживающая бревно с креплением. Несмотря на то, что заряд ВВ был слишком большим, а крепления изготовлены из мягкой древесины, обе веревки не пострадали. Так же уцелело верхнее крепление, нижнее крепление раскололось и веревка под действием тяжести бревна из него выскочила.

Пиропатрон
Трубка

Пиропатрон

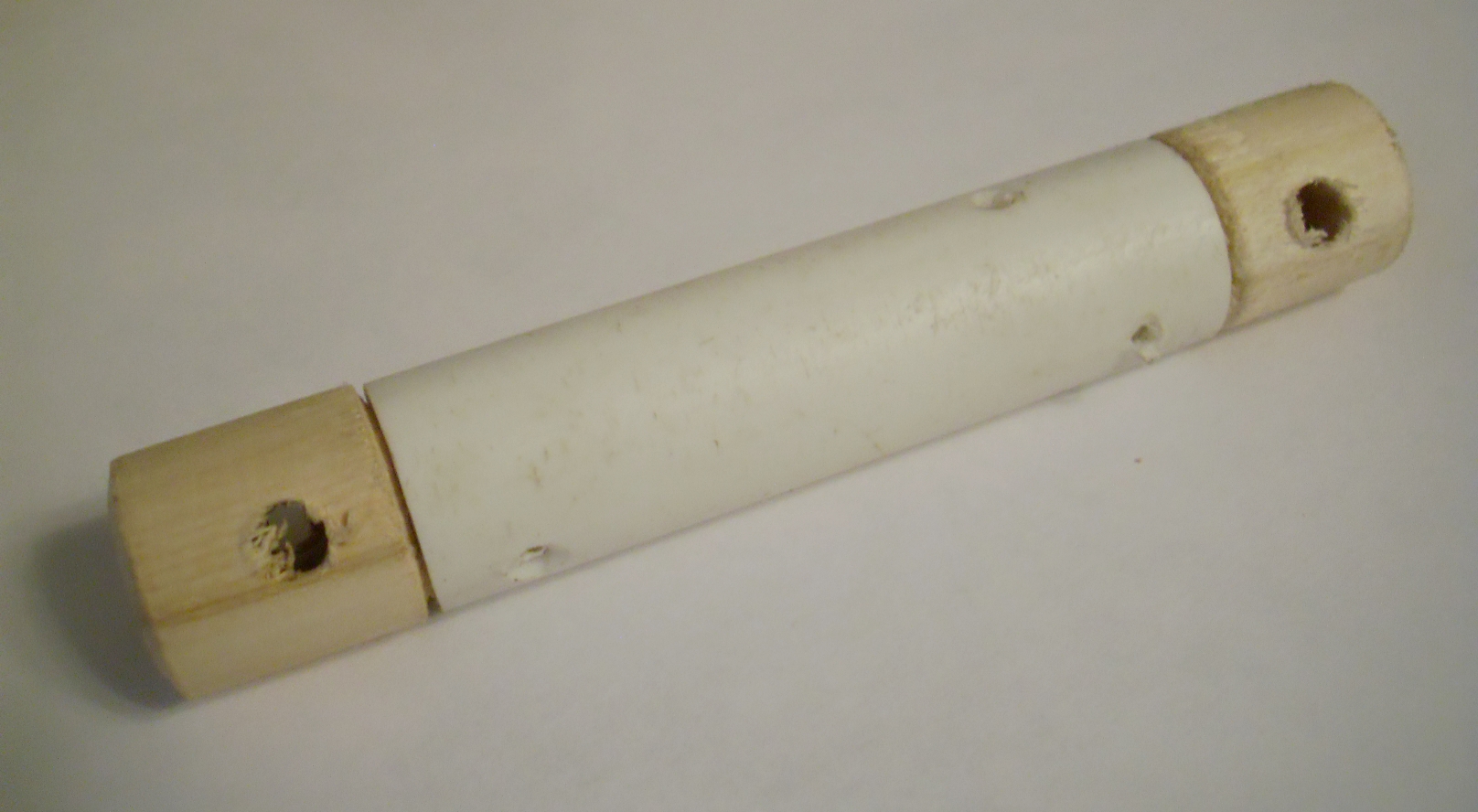

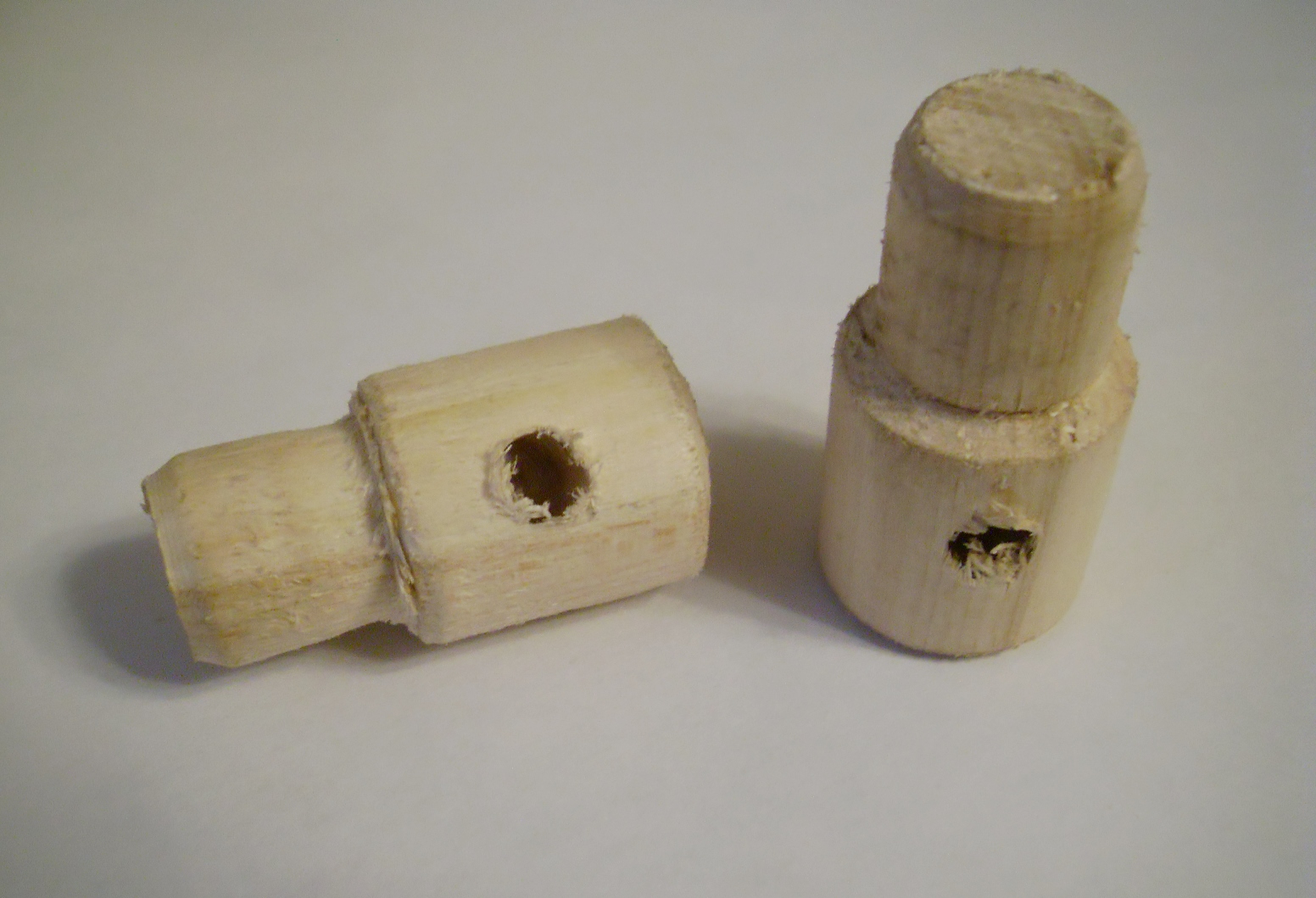

Заглушки

Пиропатрон
В сборе

Пиропатрон
Детонатор

Пиропатрон

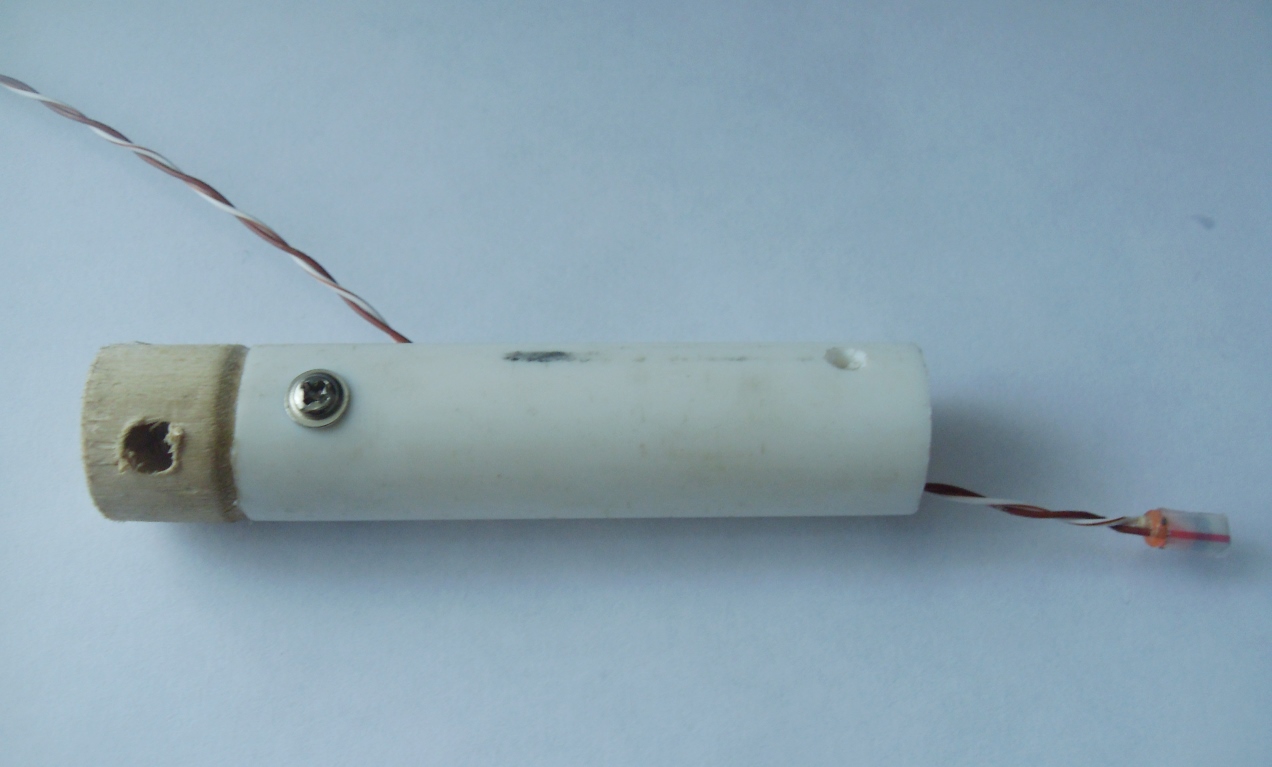

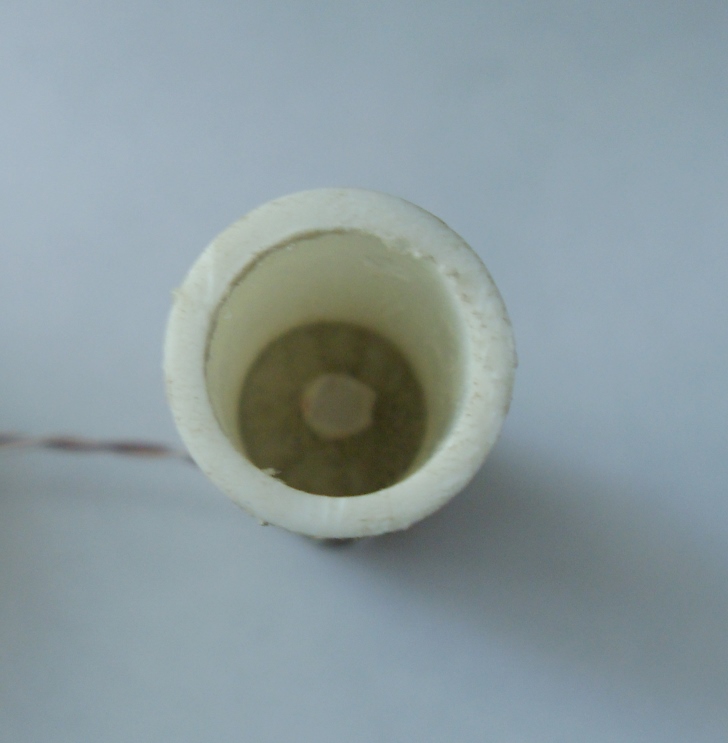

Детонатор вставлен

Пиропатрон
Детонатор зафиксирован глиной

Пиропатрон

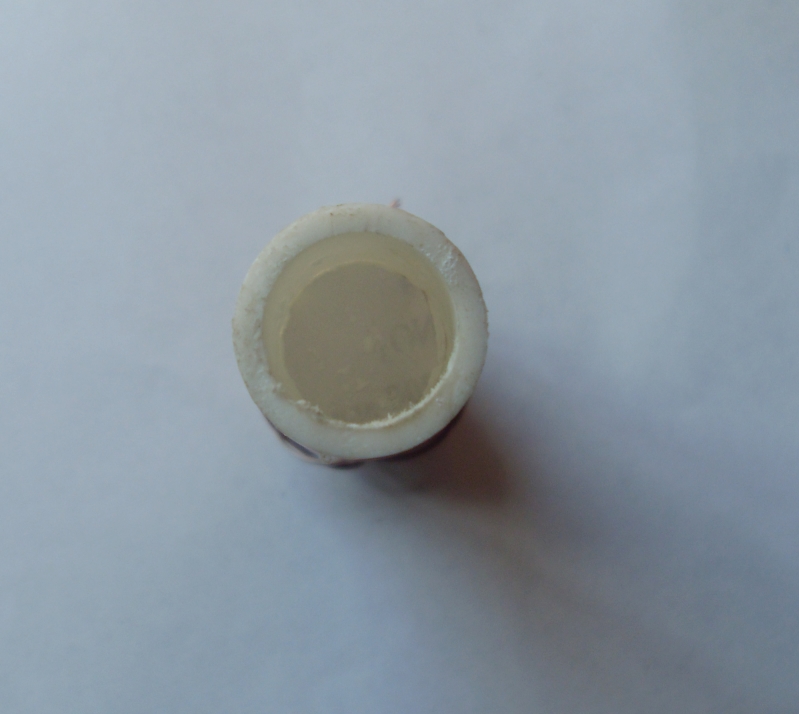

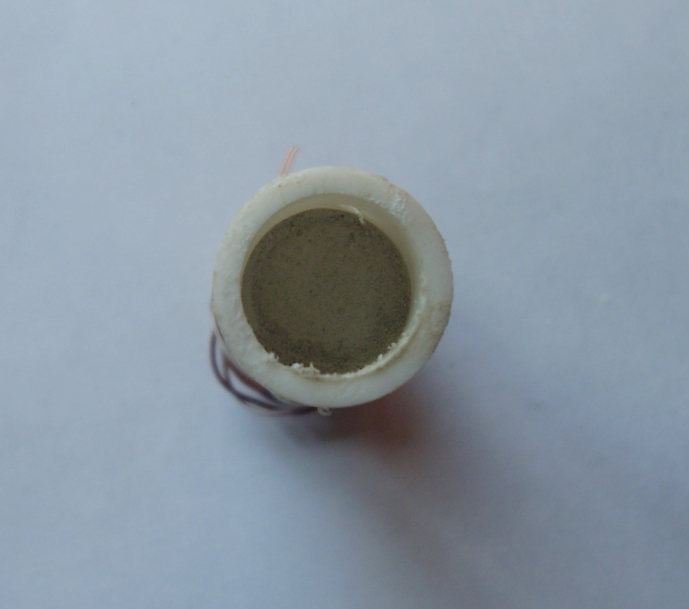

Пиропатрон с детонатором и глиняной подушкой

Пиропатрон
Разделительная перегородка

Пиропатрон
ТЭН (тетранитропентаэритрит) 2 гр

Пиропатрон
Пиропатрон с ТЭНом

Пиропатрон
Вторая глиняная подушка

Пиропатрон
Готовый пиропатрон

Пиропатрон

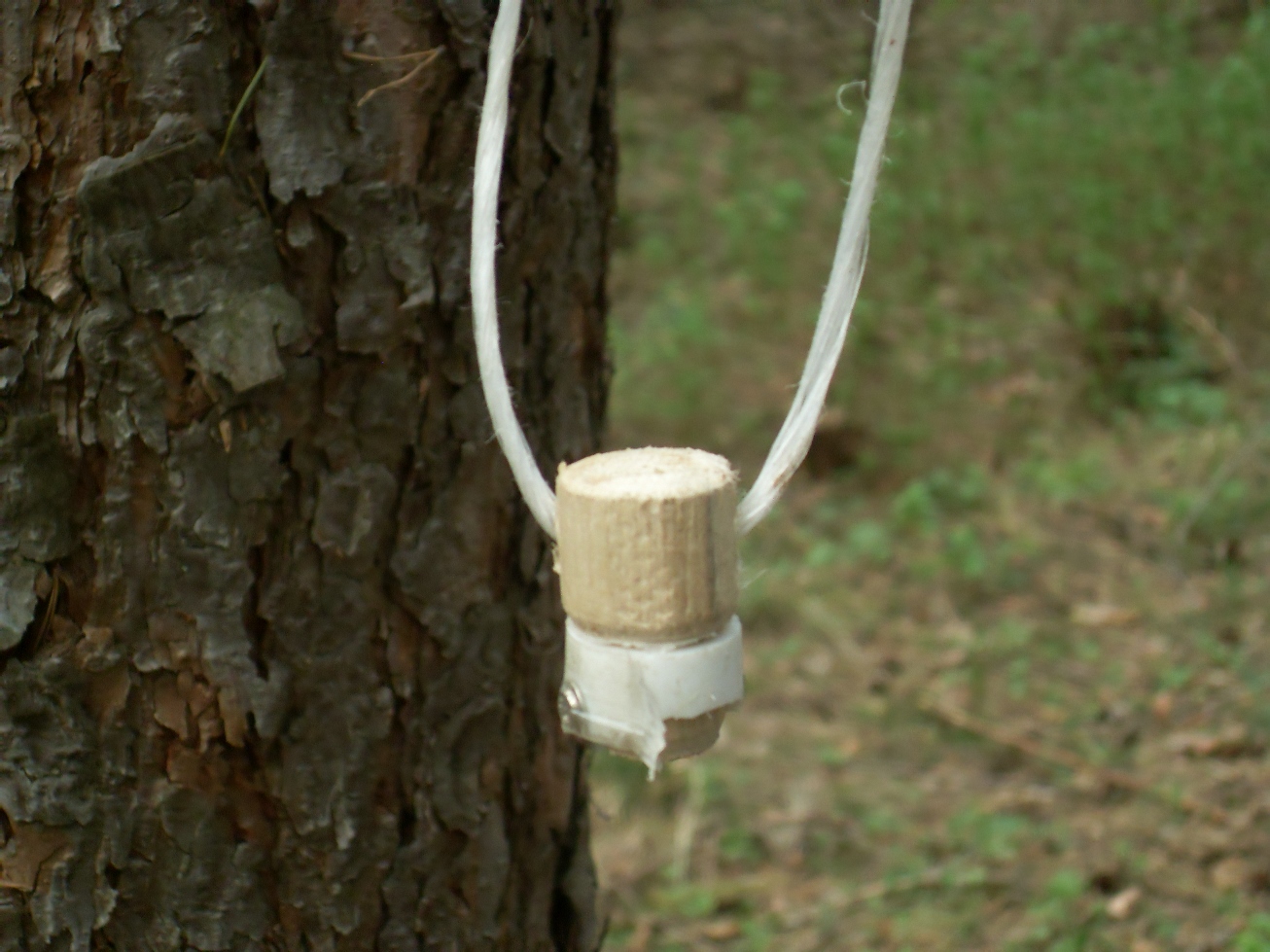

Крепление целиком

Пиропатрон

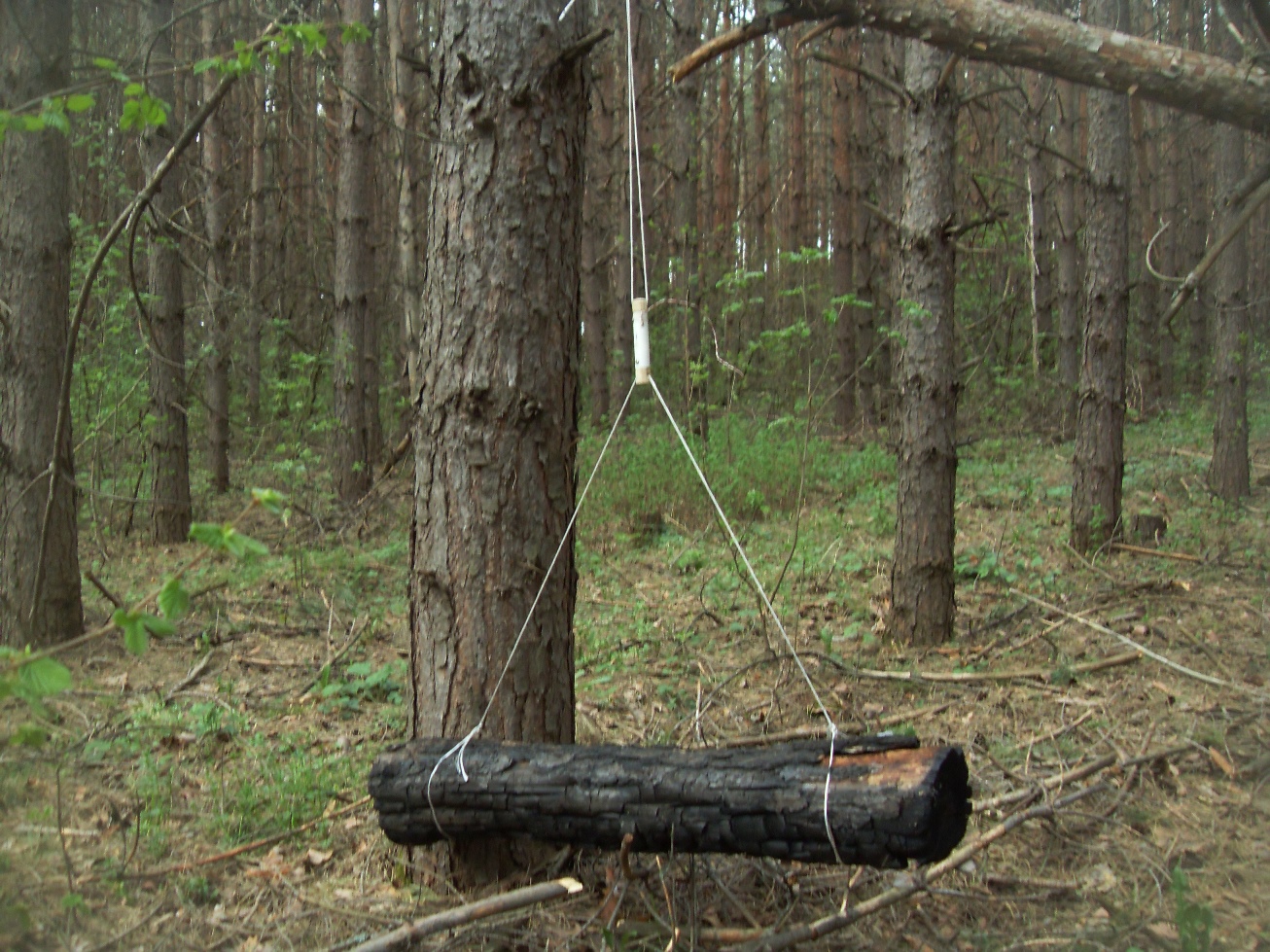

Быстроразьемное соединение

Пиропатрон

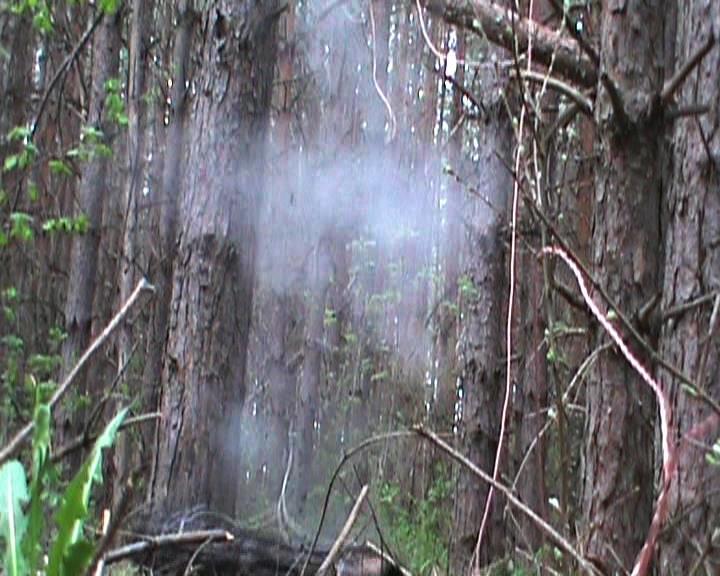

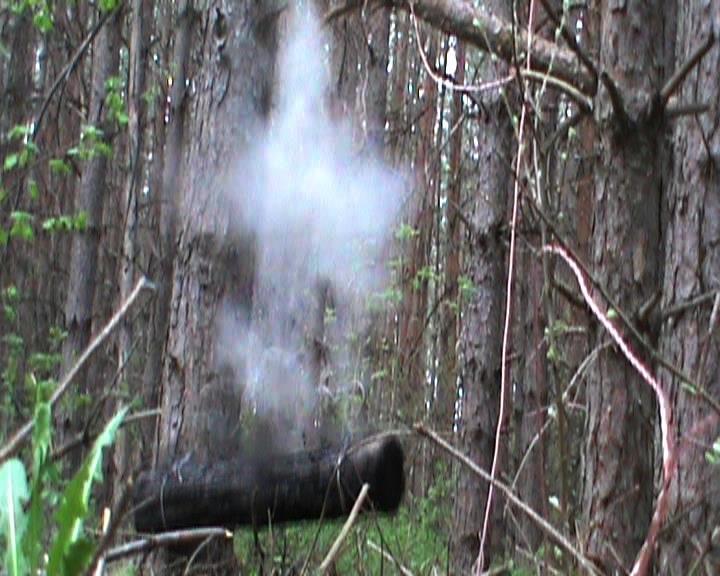

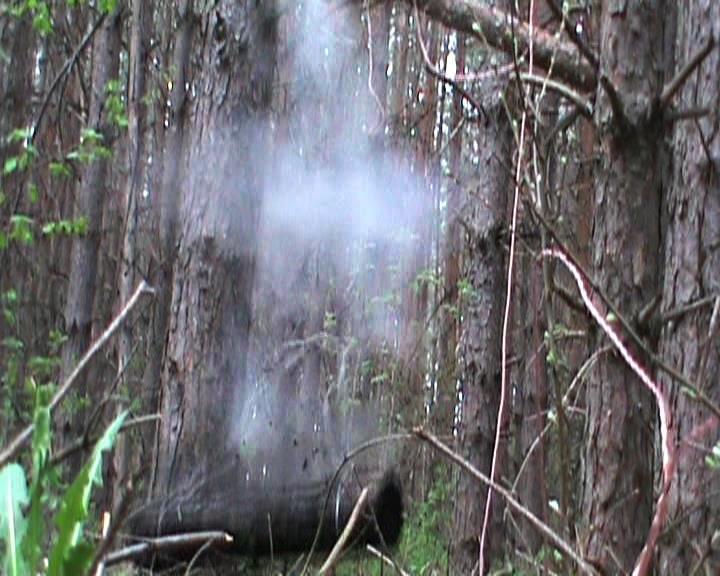

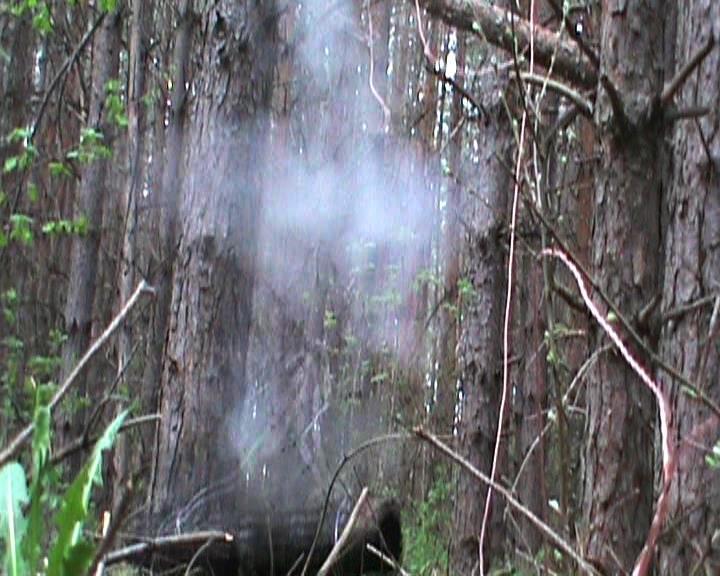

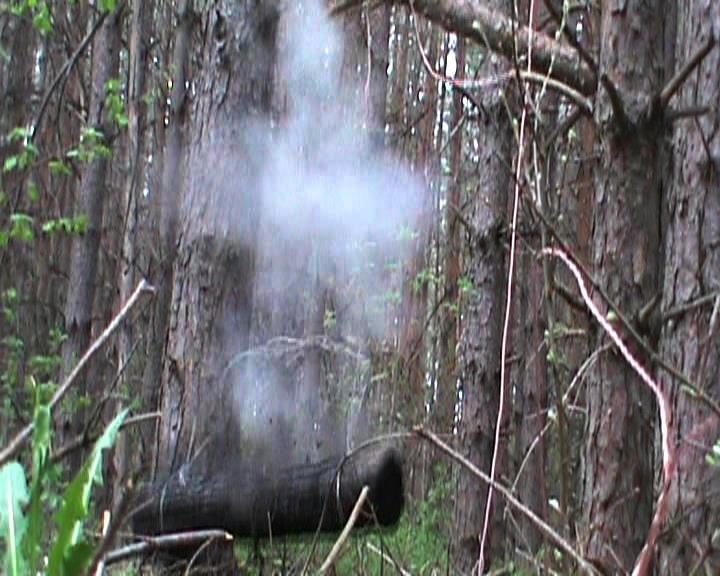

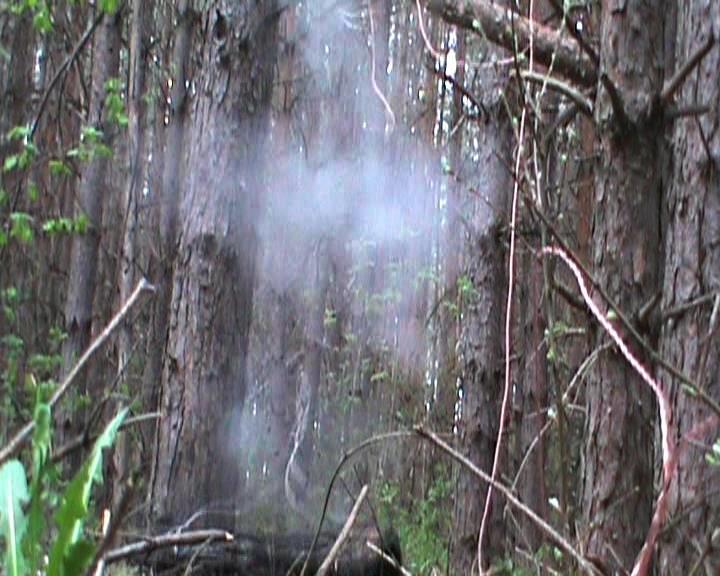

Пиропатрон в действии

Пиропатрон

Пиропатрон

Пиропатрон

Пиропатрон

Пиропатрон

Пиропатрон

Пиропатрон

Пиропатрон

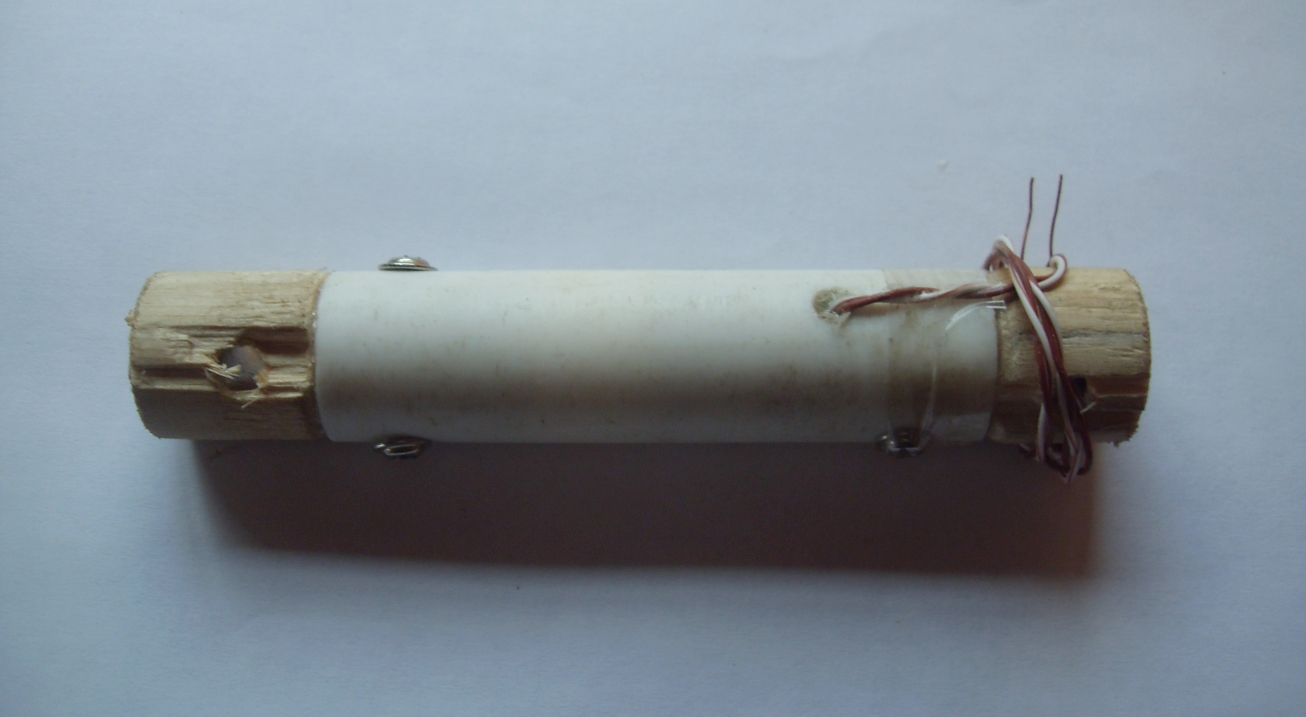

Остатки крепления
