Чем можно снизить температуру плавления стекла (какие-нибудь присадки)? И в быту же есть разные марки стекла (оконные стёкла, банки, бутылки, кинескопы, да и один бой пробирок (после опытов) чего стоит, и тд), известно ли, какие из них легче плавятся?

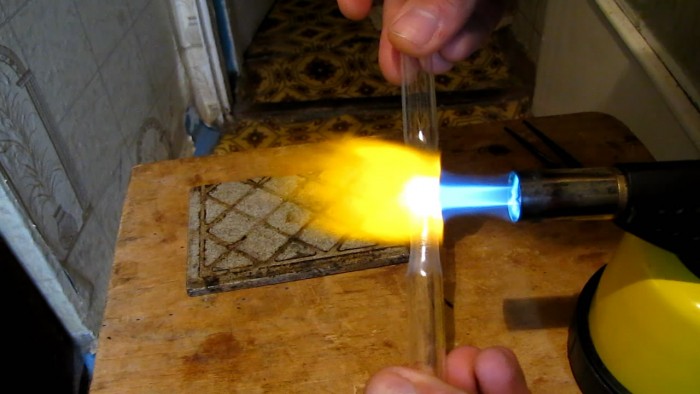

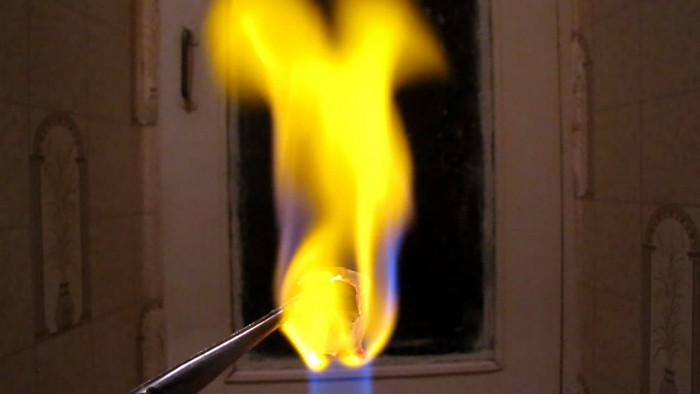

Вчера нагревал горелкой оконное стекло, и бутылочное. Похоже, бутылочное стекло плавится заметно легче, ну или скорее разжижается.

Посмотрите Структура,свойства и технология стекла(06)Шелби Дж. viewtopic.php?p=26671#p26671

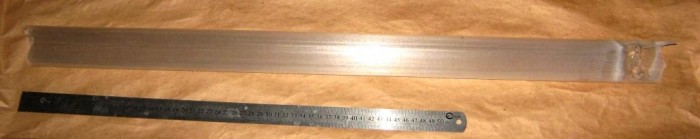

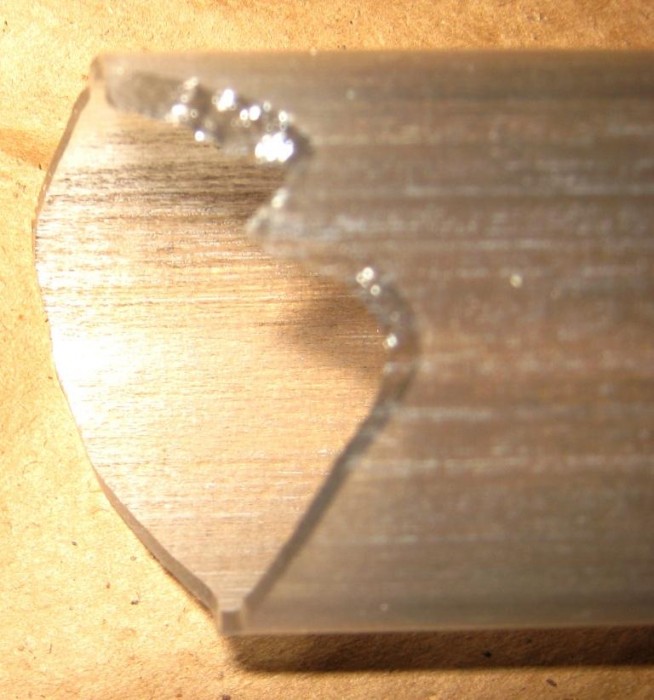

Господа стекольных дел мастера. Прошу подсказать как мне правильно отрезать края этой кварцевой трубы (диаметр 50 мм, толщина стекла 2 мм). Из нее можно сделать классную трубчатую печь. А кварцевое стекло сейчас чуть ли не по цене золота. Вот и загорелся идеей довести до ума этот обломок. Получится ли это сделать самому (руки не очень кривые) или лучше все таки найти мастера-стеклодува? Спасибо.

Пишут что...

Диск либо алмазный (корундовый) либо стальной с постоянной подсыпкой корундового порошка

Это довольно несложно. Нужен алмазный диск и привод для него. У меня в качестве привода маленький дешевый гравер("дремель") алмазные диски или идут в комплекте к граверу или продаются на инструментальных\радиорынках там же где продаются граверы, стоят не очень дорого.
Гравер я зажимал в штатив. В процессе резки на диск надо поливать воду( у нашего стеклодува была приспособлена шлангочка от капельницы, я когда надо было по быстрому разрезать трубки просил коллегу поливать на диск из шприца)
Трубку в процессе резки вращаем в противоположном вращению диска направлении

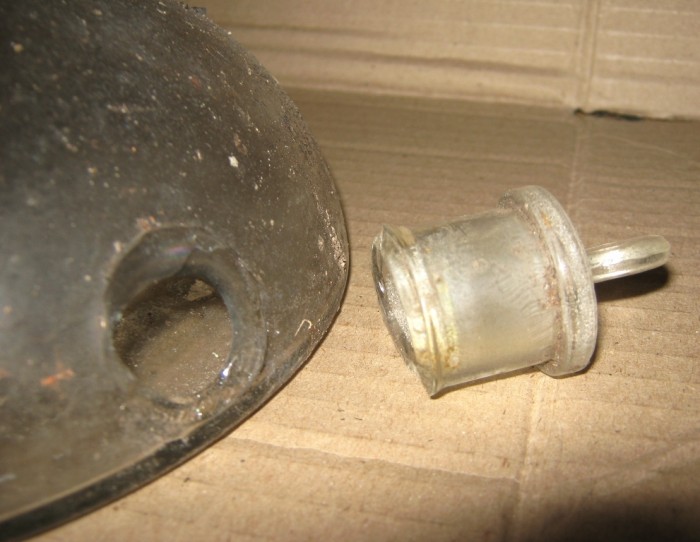

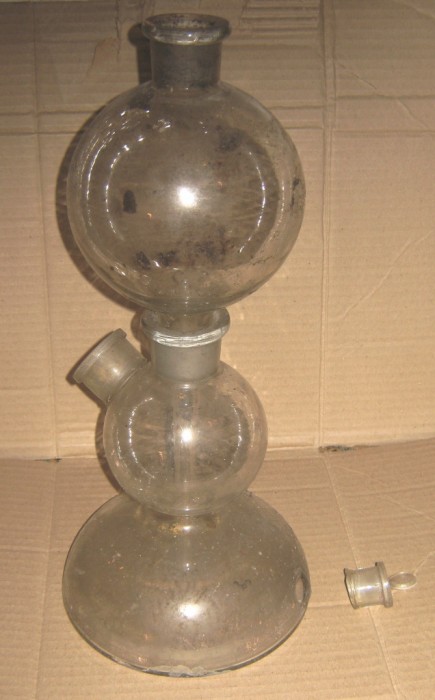

Господа - товарищи стеклодувы. Подскажите. пожалуйста - вот такая поломка аппарата Киппа ремонту подлежит? Пытаясь вытащить пробку из нижней емкости отломил всю горловину. Какая там марка стекла не знаю, но оно толстостенное. И еще подскажите - как эту противнючую пробку лучше вытащить хоть сейчас, не сломав горловину, в которой она застряла? Спасибо за ответ.

Думаю, тут стеклодувные работы практически исключаются. - Лучше попробовать склеить.

Насчет заевшего шлифа - viewtopic.php?p=99420#p99420

Стекло там, скорее всего, самое низкокачественное, пайке не подлежит.
Я бы попробовал зачистить надфильком острые края и вставить резиновую пробку.

Алмазным, постоянно смачивая водой или под струйкой воды. Пробку явно получится вставить и будет более менее аккуратно.

Фильтр Шотта (160 пор) можно спаять с молибденовым стеклом или треснет.

Burner for glass blowing.
Стеклодувная горелка

http://chemistry-chemists.com/Video/glass.html

Неплохая была штука (хотя тепла давала маловато). К сожалению, у меня больше нет доступа.

Забавный у них презентационный ролик на сайте, особенно саундтрек повеселил

Хочу побаловаться со стеклом пропановым резаком. Подогревающее пламя довольно мощное и сравнительно концентрированное(не ацетилен, конечно, но, тем не менее). Вот только металлоработы закончу сперва.

Вот из-за саундтрека видео и удалили.

Собрался таки прикупить нормальную горелку. На заводе сказали что есть обе 258-02 и Донмет-286.
Сказали что "Горелка 258-02 обеспечивает более гибкую настройку пламени с большими вариантами состава пламени"

Какую лучше взять? Работы предстоят разные, от бутылочного стекла (в обычные бутылки как в ампулы реактивы запаивать), до кварца.
Мелочёвку типа ампулок, пробирочек и трубочек не рассматриваем, для них уже газовоздушная есть.

На чипмейкере есть большой раздел по стеклодувке. По нашей стеклодувке (её правда давно разорили) помню что у них было три вида горелок...широкий факел пропан/воздух для предварительного подогрева, пропан-кислород с острым язычком для непосредственно пайки стекла и водород/кислород для кварцевого. Работа с оборудованием сложнее чем кусок трубки начинается с подогрева в муфельной печи до 300-400 С (на мой взгляд, тогда не интересовался особо) потом пайка (что не паяют асбестом укутывают что бы не остыло) с кучей графитовых приспособ для удерживания и формовки (они кстати у меня остались, не дал выкинуть, могу сфотографировать как выглядят) и после спая тут же обратно в муфель горячий, как бы не выше чем подогревной. И в этом муфеле всё что за день сделали грется до вечера, когда уходят просто выключают, не открывая дверцу. Утром остывшую посуду вытаскивают, что треснуло то на переделку, что живое то отдавали. Вот так у нас это было.

Приветствую. Имею пару вопросов химикам. Завалялись у меня призмы от биноклей из стекла BK-7 (аналог К-8) непросветленные. Для увеличения светопроопускания хотел бы их просветлить химическим методом. Суть - травление в слабом растворе азотной (0,5% для крона) кислоты или смеси фторида аммония (1 %) и азотной кислоты (0,5%) при температуре 90* в течение суток.

Справочник технолога-оптика - Окатов М.А.
8.7.1. МЕТОД ТРАВЛЕНИЯ И ВЫЩЕЛАЧИВАНИЯ
Для получения прозрачных покрытий, уменьшающих отражение света от поверхности оптических деталей из силикатных стекол предназначен метод травления и выщелачивания. Процесс образования покрытий заключается в химическом взаимодействии поверхности стекла с водными растворами электролитов. Наиболее часто применяют разбавленные растворы кислот: уксусной (концентрацией 0,1 н) или азотной (концентрацией 0,5 н) [8.38, 8.39]. В результате из поверхностного слоя стекла выщелачиваются растворимые оксиды и соли, а на поверхности стекла остается слой нерастворимого пористого кремнезема, показатель преломления которого близок к 1,44.
Эффективность метода просветления оптических деталей травлением повышается с увеличением разности между показателями преломления стекла и поверхностного слоя. Минимальные значения коэффициента отражения, которые могут быть достигнуты для деталей из различных стекол, приведены в табл. 8.27.
Просветляющие кремнеземистые пленки, получаемые травлением в разбавленных водных растворах кислот и органических растворителях, частично растворимы в растворах щелочей и плавиковой кислоты. По механической прочности (устойчивости к истиранию) кремнеземистые пленки близки к прочности стекла.
Особо пористые покрытия получают [8.39] на стекле марки К8 при взаимодействии его с раствором, содержащим 0,034 моль/л Na2HAs04 и 1,3 • 10“3 моль/л А13+; при температуре 90 °С образуется слой, уменьшающий отражение до 0,1 %.
Время образования пленок определенной толщины и значение показателя преломления пленок зависят от соотношения площади поверхности стекла (S) и объема растворителя (F).
Однослойные пленки с градиентом показателя преломления получают травлением некоторых стекол, склонных к расслаиванию на две фазы после термообработки их при высокой температуре, близкой к Т .
Одна фаза — более обогащенная кремнеземом, другая — обедненная кремнеземом и более растворимая. Расслаивание обусловливает более легкое выщелачивание при взаимодействии стекла с раствором кислот. После образования в растворе кислоты кремнеземистой пленки боросиликатное стекло дополнительно подвергают травлению.
В качестве травителей используют разбавленные растворы фтористоводородной кислоты и ее аммонийных солей. В результате образуется более пористый и неоднородный по глубине слой. При этом показатель преломления пленки постепенно изменяется, уменьшаясь в направлении от поверхности стекла к границе раздела с воздухом, приближаясь к единице.
Химическую обработку поверхности стекла можно осуществлять за один процесс [8.40], используя растворы, содержащие одновременно азотную кислоту (0,2-0,4 м) и аммонийные соли фтористоводородной кислоты (0,4-0,8 %). Так, обработка микронеоднородного стекла (например, JIK5) приводит к образованию на его поверхности пористой пленки с градиентом показателя преломления, уменьшающего отражение до 0,2-0,5 % в пределах 0,4-2,0 мкм.

Травление азотной или уксусной кислотами никакого просветления не дало. Правда, я травил оконное стекло, опасаясь за призмы. Травление в смеси р-ра азотной кислоты и фторида аммония я заменил на раствор аммиачной селитры (20г на 2л воды) и плавиковой кислоты (5мл 40%-ной на 2л воды) - при этом стекло стало растворяться без всякого просветления.
Вопросы:
-Почему не просветляется?
-Чем можно покрыть отражательные грани призм (они не должны просветлиться), чтобы оно выдержало кислоты и нагрев и после травления его можно было бы чем-нибудь смыть.

Уксусная и азотная кислоты действуют на стекло не сильнее, чем вода. Насчет смесей с фторидами - там "шаг вправо или шаг влево" могут сильно повлиять на результат.
